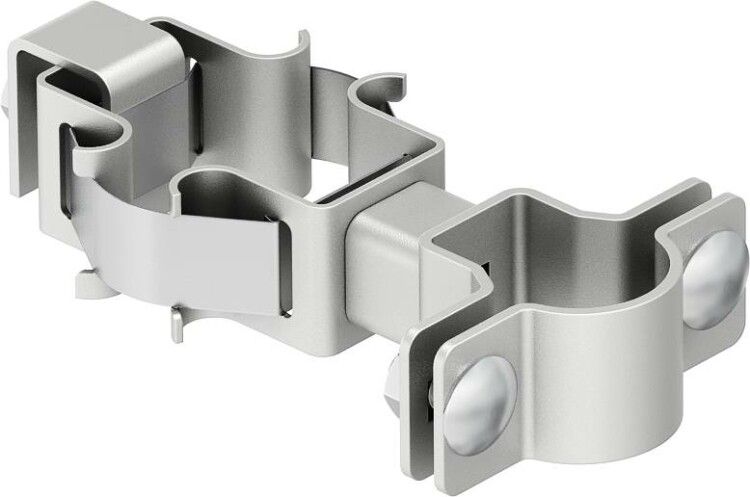

Крепеж молниеприемной мачты к опорной трубе (isFang TR100 100) | 5408955 OBO Bettermann

Крепеж молниеприемной мачты к опорной трубе от OBO BETTERMANN (артикул 5408955, isfang TR100 100) предназначен для надежного соединения молниеприемной мачты с вертикальной опорной трубой на крыше. Изготовлен из нержавеющей стали V2A, обеспечивает долговечную работу в агрессивных условиях.

Назначение и область применения

Этот крепеж используется для фиксации изолированных молниеприемных мачт на опорных трубах диаметром от 50 до 300 мм. Применяется на крышах зданий, где установлены системы молниезащиты - например, на технологических трубах, дымоходах, башнях или других выступающих элементах. Подходит для объектов с повышенными требованиями к коррозионной стойкости: химические заводы, пищевые производства, объекты у моря.

Технические характеристики

• Материал: нержавеющая сталь V2A ( AISI 316L ) - высокая устойчивость к коррозии, включая морскую среду и агрессивные пары
• Рабочий диапазон диаметров трубы: 50–300 мм
• Обозначение модели: isfang TR100 100 - указывает на тип и размер крепления
• Тип изделия: крепеж, не является проводником тока - применяется исключительно для механической фиксации

Совместимость и монтаж

Крепеж совместим с молниеприемными мачтами, которые требуют изоляции от металлической опоры. Устанавливается на трубу с помощью болтовых соединений. Монтажная планка выполнена в виде прочного хомута, который плотно обхватывает поверхность трубы. Для правильной установки необходимо:

• Подбирать крепеж по точному внешнему диаметру трубы - допуск +-5 мм
• Использовать комплектные болты и гайки, входящие в состав изделия
• Не затягивать слишком сильно - чтобы не деформировать стенку трубы

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности систем молниезащиты, описанным в ГОСТ Р 50571.5.54 и IEC 62305. Нержавеющая сталь V2A гарантирует безопасную эксплуатацию в течение всего срока службы системы. Крепление не проводит ток - не влияет на работу молниеприемника.

Преимущества

• Высокая коррозионная стойкость - срок службы более 25 лет даже в агрессивной среде
• Универсальный диапазон диаметров - один крепеж заменяет несколько моделей
• Простота монтажа - не требуется сварка, все крепежные элементы в комплекте
• Стандартный форм-фактор - совместим с большинством мачт OBO BETTERMANN

Ограничения применения

• Не предназначено для крепления к плоским поверхностям - только к круглым трубам
• Не использовать в качестве электрического контакта - крепеж изолирован от токоведущих частей
• Не рекомендовано применение при температуре ниже –40 C - возможна потеря пластичности материала
• Не подходит для труб с толщиной стенки менее 1,5 мм - риск деформации

Примеры использования

• Фиксация молниеприемной мачты на дымовой трубе котельной
• Закрепление антенны-молниеприемника на технологической трубе химического цеха
• Установка на вентиляционную шахту жилого комплекса с кровлей из металлочерепицы

Практические советы

• Перед монтажом проверьте внутренний и внешний диаметр трубы - используйте штангенциркуль
• Если труба имеет ржавчину или покрытие - удалите его перед установкой, чтобы обеспечить плотный контакт
• После монтажа проверьте герметичность соединения - особенно на открытых площадках
• Для больших диаметров (более 200 мм) рекомендуется дополнительно закрепить мачту снизу, чтобы снизить нагрузку на крепеж
• Артикул 5408955 и isfang TR100 100 - это одно изделие; при заказе используйте любой из этих номеров
