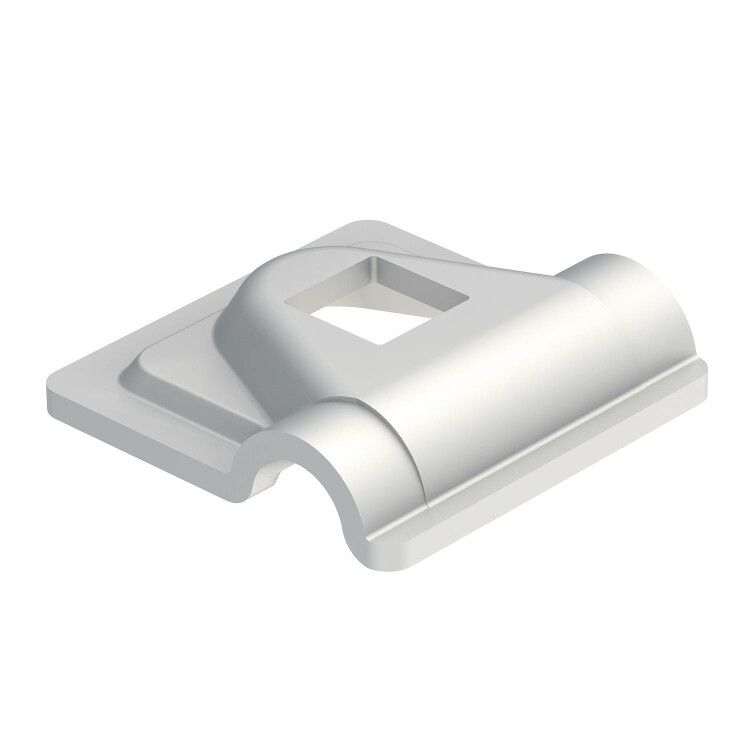

Крепежный зажим для проволоки (249 8-10 ALU-OT) | 5311585 OBO Bettermann

Крепежный зажим для проволоки ALU-OT 249 8-10 от OBO BETTERMANN предназначен для надежного фиксирования круглых проводников диаметром 8–10 мм. Изготовлен из алюминия, он используется в системах заземления и уравнивания потенциалов, особенно там, где важна коррозионная стойкость и механическая прочность.

Назначение и область применения

Крепежный зажим для проволоки ALU-OT 249 8-10 применяется для соединения и крепления алюминиевых или медных проводников сечением, соответствующим диаметру 8–10 мм. Он обеспечивает механическую фиксацию и электрический контакт в системах заземления, уравнивания потенциалов и присоединения к контурам заземления. Подходит для установки на болты М10, что позволяет использовать его в стационарных конструкциях - например, на металлических конструкциях, трубопроводах, корпусах оборудования.

Технические характеристики

• Тип изделия: зажим для крепления проводников
• Диаметр проводника: 8–10 мм
• Материал: алюминий
• Покрытие: необработанная поверхность (без антикоррозийного покрытия)
• Подходящий крепёж: болт М10
• Модель: 249 8-10 ALU-OT
• Артикулы: 249 8-10 alu-ot, 5311585

Совместимость и монтаж

Крепежный зажим для проволоки ALU-OT 249 8-10 совместим с болтами М10. Для монтажа необходимо:

• Зачистить проводник до металла, удалить оксидную плёнку (особенно важно для алюминия);
• Вставить проводник в зажим так, чтобы он плотно прилегал к внутренней поверхности;
• Зафиксировать зажим на болте М10 с помощью гайки и шайбы;
• Затянуть соединение моментом, достаточным для надёжного контакта, но без перегрузки - алюминий мягче меди и легко деформируется.

Рекомендуется применять зажим только в сухих или умеренно влажных помещениях, поскольку отсутствие покрытия снижает устойчивость к коррозии.

Особенности конструкции

Конструкция зажима выполнена из цельнолитого алюминия, что исключает возможность расслоения или ослабления контакта со временем. Форма зажима обеспечивает равномерное распределение усилия на проводник, предотвращая повреждение жилы. Отсутствие покрытия делает изделие легче и дешевле, но требует осторожного обращения в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря литому алюминиевому корпусу;
• Стандартный размер под болт М10 - совместим с большинством крепёжных решений;
• Легко монтируется и демонтируется без специнструмента;
• Идеально подходит для работы с алюминиевыми проводниками, сохраняя химическую совместимость материала.

Ограничения применения

• Не рекомендуется для открытых участков, где возможен постоянный контакт с влагой, солью или химическими веществами - материал не имеет защиты от коррозии;
• Не подходит для проводников меньше 8 мм или больше 10 мм - риск плохого контакта или повреждения;
• Не следует использовать в условиях высоких температур выше +80 C - алюминий теряет прочность при нагреве;
• Не предназначается для многократных сборок/разборок - после нескольких циклов затяжки возможно ослабление контакта.

Примеры использования

• Фиксация алюминиевой шины к заземляющему контуру на промышленном оборудовании;
• Присоединение проводника заземления к стальной опоре или раме;
• Установка в распределительных щитах, где требуется надёжное крепление толстого проводника;
• Системы уравнивания потенциалов в бассейнах, насосных станциях - при условии защищённой от влаги среды.

Практические советы

• Перед монтажом всегда зачищайте поверхность проводника - оксид алюминия плохо проводит ток;
• Используйте смазку типа Alu-Paste для увеличения долговечности контакта в условиях повышенной влажности;
• Проверяйте затяжку через 1–2 месяца после установки - алюминий “ползёт” под нагрузкой;
• Если нужна защита от коррозии - выбирайте аналоги с никелированным или оцинкованным покрытием, например, серию STAL-OT;
• При использовании с медными проводниками - убедитесь, что нет гальванической пары с другими металлами в системе.
