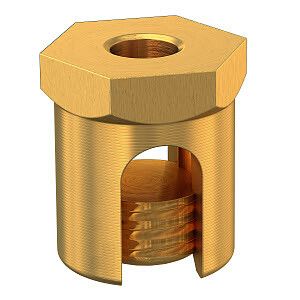

Крепление для провода уравн. потенциалов B33020 (Латунь) OBO 6404006 Bettermann EKL 25 M6

Заземлительный болт 25 миллиметров M6 от OBO Bettermann — надёжный зажим для соединения проводников уравнивания потенциалов с заземляющей системой. Артикул EKL 25 M6 обеспечивает прочное и долговечное соединение в кабеленесущих системах, особенно там, где важна стойкость к коррозии и высокая токовая нагрузка.

Назначение и область применения

Заземлительный болт 25 миллиметров M6 предназначен для фиксации заземляющих проводников на металлических конструкциях, таких как короба, лотки, трубопроводы и рамы оборудования. Применяется в системах уравнивания потенциалов в промышленных объектах, жилых зданиях, энергообъектах и на объектах с повышенной требовательностью к безопасности.

Подходит для подключения медных или алюминиевых проводов сечением 4–50 мм² — как круглых, так и плоских. Часто используется в кабеленесущих системах LKS и KTS от OBO Bettermann.

Технические характеристики

• Резьба: M6 — совместима с болтами и гайками стандарта DIN, позволяет закрепить зажим на метизах с шагом резьбы 1 мм.
• Диапазон зажима круглого проводника: до 25 мм в диаметре — соответствует сечению до 50 мм².
• Диапазон зажима плоского проводника: до 40 мм в ширине — поддерживает прямоугольные или ленточные проводники.
• Материал: латунь — обеспечивает хорошую электропроводность и механическую прочность.
• Покрытие: лужёное — защищает от окисления, повышает срок службы в агрессивных средах, снижает контактное сопротивление.
• Артикул: EKL 25 M6 / 6404006 — часть серий LKS и KTS от OBO Bettermann.

Совместимость и монтаж

Заземлительный болт 25 миллиметров M6 легко монтируется на любые металлические элементы с отверстием под M6. Для установки требуется только гаечный ключ или отвёртка. Болт встраивается в корпус кабеленесущей системы или крепится через предварительно просверленное отверстие.

Убедитесь, что поверхность контакта чистая и не имеет изоляции, краски или ржавчины — это гарантирует минимальное переходное сопротивление. Лужёное покрытие не требует дополнительного смазывания.

Совместим с другими компонентами серий LKS и KTS: можно использовать в одной цепи с зажимами, кронштейнами и профилями OBO Bettermann.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61914 и ГОСТ Р МЭК 61914 для заземляющих соединений. Произведено в соответствии с европейскими нормами качества OBO Bettermann. Латунь и лужёное покрытие обеспечивают безопасную работу при температуре от –40°C до +85°C.

Преимущества

• Высокая надёжность соединения благодаря плотному зажиму и лужёной поверхности.
• Стойкость к коррозии — идеально для помещений с повышенной влажностью или химически активной средой.
• Гибкость: один тип зажима работает с круглыми и плоскими проводниками.
• Не требует специального инструмента — монтаж выполняется стандартными ключами.
• Совместим с автоматическими системами сборки и кабеленесущими трассами OBO Bettermann.

Ограничения применения

• Не предназначена для подключения проводов сечением менее 4 мм² — возможен слабый контакт.
• Не рекомендуется для постоянного погружения в воду — хотя покрытие лужёное, изделие не имеет IP-защиты.
• Не следует использовать в условиях частых ударных нагрузок без дополнительной фиксации провода.
• Не подходит для многожильных проводов с очень мягкими жилами — они могут деформироваться при затяжке.

Примеры использования

• Крепление заземляющего провода к металлическому лотку в серверной комнате.
• Обеспечение уравнивания потенциалов между корпусом станка и основной заземляющей шиной на заводе.
• Подключение экранирующей оплетки кабеля к кабеленесущей системе LKS в медицинском учреждении.
• Фиксация провода уравнивания потенциалов на трубопроводе в химическом цехе.

Практические советы

• Перед монтажом зачистите место контакта на глубину не менее 10 мм — удалите краску, ржавчину и оксиды.
• Затягивайте болт усилием 1,5–2 Н·м — перетяжка может повредить латунь, недотяжка — вызовет нагрев.
• Для многожильных проводов используйте наконечники — это предотвратит выдавливание жил при затяжке.
• Проверьте целостность соединения после монтажа: сопротивление должно быть ниже 0,1 Ом.
• При использовании в паре с другими элементами серии LKS — соблюдайте цветовое кодирование: заземляющие провода всегда должны быть жёлто-зелёными.
