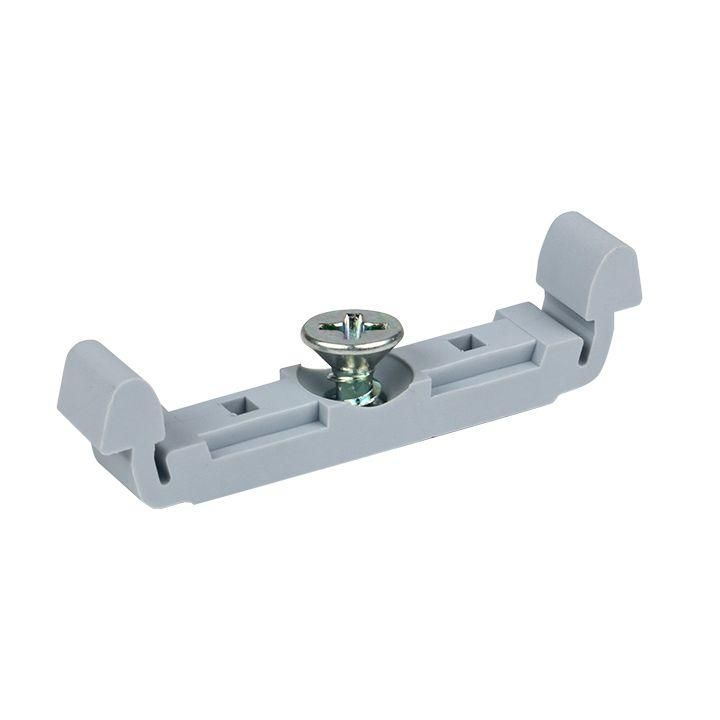

Крепление для установки миниклемм STB на DIN-рейку (50 шт) EKF PROxima | mf-stb-m-r

Крепление для установки миниклемм STB на DIN-рейку (50 штук) от бренда EKF серии PROxima позволяет надёжно закрепить мини-клеммы на стандартной DIN-рейке 35 мм, обеспечивая компактную и организованную сборку электрических соединений в распределительных щитах.

Назначение и область применения

Это крепление предназначено исключительно для установки миниклемм STB серии PROxima от EKF. Оно используется там, где требуется плотная укладка множества клемм в ограниченном пространстве — например, в модульных щитах автоматики, системах управления, освещения, промышленного оборудования. Подходит для монтажа в жилых, коммерческих и промышленных объектах, где важна экономия места и чёткая организация проводов.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм
• Тип адаптера: прямолинейный (без изгибов, установлен в одну плоскость)
• Материал корпуса: пластик (не проводящий, самозагасающий)
• Количество в упаковке: 50 единиц
• Совместимо только с миниклеммами STB серии PROxima

Совместимость и монтаж

Крепление для установки миниклемм STB на DIN-рейку (50 штук) совместимо только с клеммами STB EKF серии PROxima. Устанавливается путём защёлкивания на DIN-рейку 35 мм — никаких инструментов не требуется. Каждый элемент фиксируется двумя защёлками, что предотвращает случайное соскальзывание. После установки клемма STB вставляется в крепление сверху до характерного щелчка. Монтаж можно выполнять как до, так и после прокладки проводов — крепление не требует демонтажа для замены клеммы.

Безопасность и стандарты

Изделие изготовлено из самозагасающего пластика, соответствующего требованиям UL94 V-2. Не содержит токсичных веществ. Соответствует нормам безопасности для электроустановок в помещениях класса IP20. Не предназначен для работы во взрывоопасных средах или при температуре выше +85 °C.

Преимущества

• Уплотнённая укладка: 50 креплений позволяют разместить до 50 миниклемм STB на одной рейке без перегрузки
• Лёгкий монтаж: защёлкивающаяся система снижает время сборки
• Стабильная фиксация: крепление не деформируется при нагрузках на клемму
• Защита от перепутывания: каждая клемма имеет собственный отсек, уменьшает риск контакта между проводниками

Ограничения применения

• Не подходит для других типов клемм — даже аналогичных от других брендов
• Не рассчитано на использование вне помещений — материал не устойчив к УФ-излучению и длительному воздействию влаги
• Запрещено применять при температурах ниже −25 °C и выше +85 °C
• Не предназначено для силовых цепей с током более 32 А — ограничение определяется клеммой STB, а не креплением

Примеры использования

• Распределительные щиты в квартирах — для группового подключения нулей и заземлений
• Автоматические линии на заводах — компактная разводка сигналов управления
• Щиты освещения — соединение нескольких светильников через один ноль
• Системы домашней автоматизации — точечное подключение датчиков и исполнительных устройств

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет стандартные габариты 35 мм — крепление не подойдёт к узкой или широкой рейке
• Не используйте крепление для клемм с большими контактными площадками — возможен перекос и плохой контакт
• При необходимости замены клеммы — просто выньте её из крепления, не трогая остальные
• Храните упаковку с 50 креплениями в сухом месте — влага может вызвать хрупкость пластика
• Для удобства сборки рекомендуется использовать крепление сразу после установки DIN-рейки — так проще ориентироваться по месту
