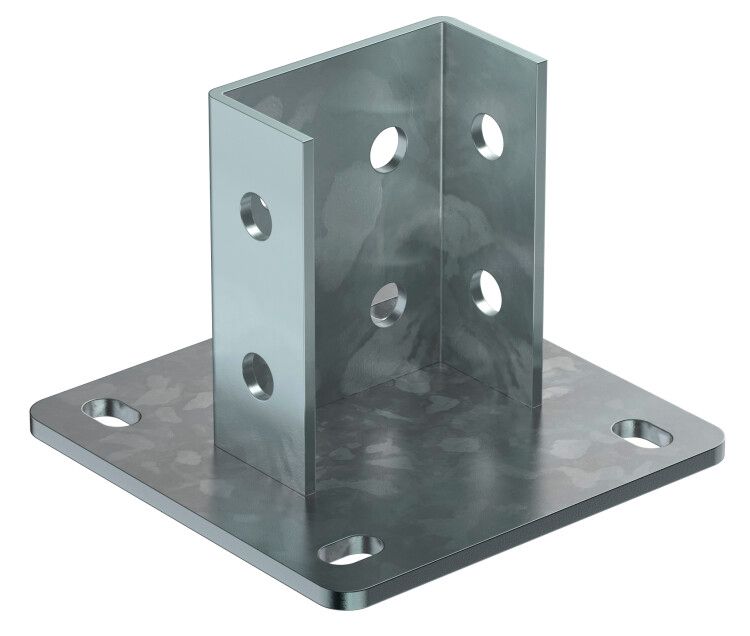

Крепление потолочное усиленное для STRUT-профиля HDZ | CLM50D-KPS-81-HDZ IEK

Крепление потолочное усиленное для STRUT-профиля HDZ от IEK - надёжный элемент системы STRUT, предназначенный для жёсткого крепления двойного профиля 41×41 к потолку или полу. Артикул clm50d-kps-81-hdz обеспечивает высокую нагрузочную способность и долговечность в промышленной среде.

Назначение и область применения

Крепление потолочное усиленное для STRUT-профиля HDZ применяется для фиксации двухслойного STRUT-профиля 41×41 мм к горизонтальным несущим поверхностям - потолкам или перекрытиям. Подходит для создания каркасов под проводку, трубопроводы, воздуховоды, кабельные лотки и оборудование на объектах промышленного, коммерческого и инфраструктурного назначения.

Технические характеристики

• Несущая способность: 10 000 Н (эквивалентно ~1000 кг силы)
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво к коррозии даже в агрессивных условиях
• Диаметр крепёжного отверстия: 14 мм - совместим с болтами М12–M14
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: потолочный кронштейн - вертикальная установка с нижним креплением к профилю

Совместимость и монтаж

Крепление potolochne uyilnennoe для STRUT-профиля HDZ совместимо исключительно со STRUT-профилем 41×41 мм из серии IEK STRUT. Для монтажа требуется:

• Болты M12–M14 с гайками и шайбами (не входят в комплект)
• Анкерные крепления подходящего типа для бетонных/кирпичных оснований
• Рекомендованная глубина анкера - минимум 40 мм в прочном основании

Установка выполняется через отверстие диаметром 14 мм. Кронштейн плотно захватывает профиль сверху и фиксируется болтом снизу. Убедитесь, что поверхность потолка выдерживает распределённую нагрузку.

Безопасность и стандарты

Произведено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленных систем крепления. Горячее цинкование соответствует ГОСТ 17903. Применение в помещениях с повышенной влажностью допустимо благодаря защите покрытия.

Преимущества

• Высокая несущая способность - позволяет монтировать тяжёлое оборудование без дополнительных опор
• Защита от коррозии горячим цинком увеличивает срок службы в сравнении с холодным цинкованием
• Жесткая конструкция снижает риск прогиба и вибраций при длительной нагрузке
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии STRUT

Ограничения применения

• Не предназначен для крепления к деревянным, гипсокартонным или другим слабым основаниям без предварительного усиления
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Подходит только для профиля 41×41 мм - не совместим с профилями других размеров (например, 41×21 или 61×61)
• Не заменяет специализированные крепления для вибрирующего оборудования - требуются демпферы

Примеры использования

• Фиксация двойного STRUT-профиля к потолку в производственном цеху для подвески кабельных трасс
• Монтаж воздуховодов и трубопроводов в офисных зданиях с высокими потолками
• Установка светильников и оборудования на технологических площадках с высокой нагрузкой
• Создание несущих рам для автоматизации линий на заводах

Практические советы

• Перед монтажом проверьте качество основания - трещины или хрупкий бетон снижают эффективность крепления
• Используйте болты класса прочности 8.8 и выше для максимальной надёжности
• При установке нескольких креплений - равномерно распределяйте шаг между ними (рекомендуемый интервал - до 1,5 м)
• Обязательно используйте шайбы под головку болта - они предотвращают деформацию металла профиля
• Для удобства сборки можно заранее подготовить набор болтов и гаек одного стандарта - это ускорит работу бригады
