Крепление стеновое для двойного STRUT-профиля EZ | CLM50D-SKS-090-40 IEK

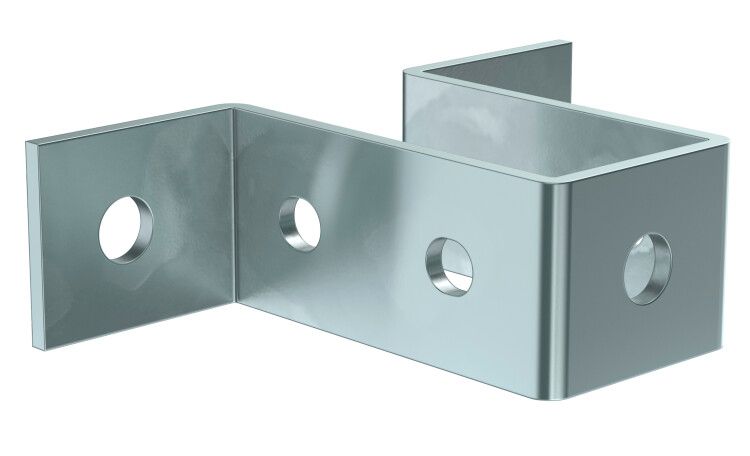

Крепление стеновое для двойного STRUT-профиля EZ от IEK (артикул clm50d-sks-090-40) — надёжный элемент для фиксации двух параллельных профилей STRUT на вертикальной поверхности. Подходит для прокладки кабельных трасс, монтажа оборудования и создания жёстких каркасов в промышленных условиях.

Назначение и область применения

Крепление стеновое для двойного STRUT-профиля EZ используется для установки двух одновременно расположенных профилей STRUT 41×41 мм на стены, колонны или другие несущие конструкции. Применяется там, где требуется удерживать несколько кабельных каналов, трубопроводов или оборудования в одной плоскости. Часто встречается в цехах, на трансформаторных подстанциях, в системах автоматизации и на объектах с высокой плотностью коммуникаций.

Технические характеристики

• Тип изделия: подвес (стеновой кронштейн)
• Материал: сталь с цинковым покрытием — обеспечивает коррозионную стойкость
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Совместим с профилем STRUT 41×41 мм — два профиля фиксируются параллельно
• Фиксация: анкерными болтами или сваркой

Совместимость и монтаж

Крепление стеновое для двойного STRUT-профиля EZ совместимо исключительно с профилями серии STRUT размером 41×41 мм. Для монтажа используются анкерные болты M8–M12 (не входят в комплект) или метод сварки. Установка выполняется на бетон, кирпич или металлические конструкции. Перед монтажом проверьте глубину заложения анкеров и соответствие нагрузки на крепление допустимым значениям. Крепёжные отверстия рассчитаны под стандартные анкеры — не требуют специальной подготовки поверхности.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и долговечности промышленных крепёжных элементов. Цинковое покрытие соответствует ГОСТ 9.306. Нагрузочная способность определена испытаниями на статическую устойчивость. Сертификаты соответствия доступны у производителя IEK.

Преимущества

• Увеличенная грузоподъёмность за счёт двойного профиля — позволяет распределить нагрузку между двумя направлениями
• Цинкование защищает от коррозии даже в помещениях с повышенной влажностью
• Простая установка — не требует сложного инструментария
• Совместимость со всей серией STRUT — легко интегрируется в существующие системы
• Долгий срок службы — снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначен для монтажа на деревянные или гипсокартонные перегородки — недостаточная несущая способность основания
• Не рекомендовано использовать в агрессивных химических средах — цинк не выдерживает постоянного контакта с кислотами и щелочами
• Работает только с профилем 41×41 мм — не подходит для других размеров STRUT
• Анкерный крепёж необходимо выбирать отдельно — он не входит в комплект

Примеры использования

• Фиксация двух параллельных кабельных лотков на стене в распределительном щите
• Монтаж воздушных магистралей и проводов на производстве с ограниченным пространством
• Создание рамы для крепления светильников, вентиляторов или датчиков в цеху
• Обустройство шины управления в автоматизированных линиях

Практические советы

• Перед монтажом убедитесь, что стена имеет достаточную несущую способность — используйте анкера подходящего типа и длины
• При использовании сварки — применяйте защитные средства, чтобы избежать повреждения цинкового слоя вокруг шва
• Если профили будут нагружены динамически (вибрации, перемещения), дополнительно закрепите их через каждые 1,5 метра
• Проверяйте расстояние между креплениями — максимальный шаг не более 2 метров при равномерной нагрузке
• Clm50d-sks-090-40 — идеальный выбор, когда нужна компактная и прочная система для двойного STRUT-профиля; сочетается с другими элементами серии STRUT от IEK
