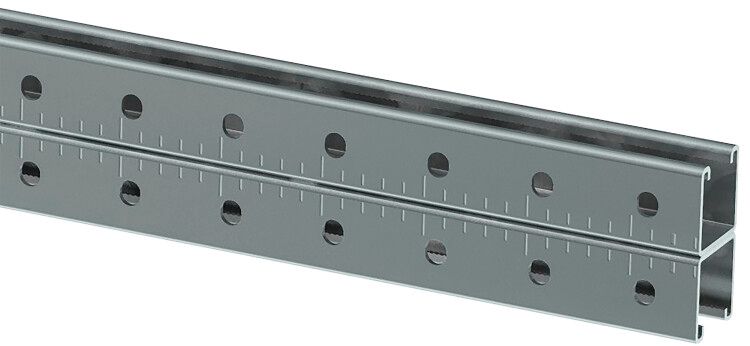

Профиль STRUT двойной перфорированный 41х41 L1000 2.5мм IEK CLM50D-PSD-41-41-10-3

Профиль STRUT перфорированный двойной 41х41х1000-2,5 - это металлический несущий элемент из оцинкованной стали, предназначенный для сборки жестких конструкций в системах крепления кабельных трасс, оборудования и инженерных коммуникаций. Бренд IEK (ИЭК) предлагает этот профиль в серии STRUT с артикулом clm50d-psd-41-41-10-3 как надежный компонент для промышленного монтажа.

Назначение и область применения

Профиль STRUT перфорированный двойной 41х41х1000-2,5 используется для создания несущих рам, стоек, консолей и траверс в системах крепления кабелей, трубопроводов, воздуховодов, шкафов управления и другого оборудования. Подходит для установки внутри помещений и в защищенных зонах на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в распределительных пунктах, серверных и телеком-узлах.

Технические характеристики

• Размеры: 41×41 мм, длина 1000 мм
• Толщина стенки: 2,5 мм
• Материал: оцинкованная сталь
• Покрытие: цинковое, антикоррозийное
• Тип профиля: двойной C-образный (двойной С-профиль)
• Перфорация: с трех сторон - основание с прямоугольными отверстиями 12,5×27 мм, боковые грани с круглыми отверстиями Ø10,5 мм
• Ширина слота: 22 мм - позволяет использовать стандартные крепежные элементы типа канальных гаек
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Тип крепления: болтовое / винтовое

Совместимость и монтаж

Профиль совместим со всеми типовыми крепежными элементами серии STRUT: канальными гайками, полнонарезными болтами М8–М10, хомутами и кронштейнами. Для монтажа используются стандартные инструменты - ключи, отвертки, дрели. Перфорация обеспечивает точную фиксацию крепежа в любом месте профиля без сверления. Насечки на внутренних полках препятствуют сдвигу установленных деталей вдоль оси профиля. Установка выполняется путем вставки крепежа через отверстия и затяжки - без необходимости предварительной разметки.

Безопасность и стандарты

Производитель гарантирует соответствие требованиям к механической прочности и устойчивости к коррозии, характерным для промышленных решений. Цинковое покрытие соответствует ГОСТ 14918 и обеспечивает долговременную защиту от ржавчины. Продукт не содержит опасных веществ и безопасен при работе в условиях нормального температурного режима (от –40C до +60C).

Преимущества

• Высокая несущая способность благодаря двойному С-профилю и толщине 2,5 мм
• Универсальная перфорация с трех сторон - удобство расположения крепежа в любой плоскости
• Антикоррозийное оцинкованное покрытие снижает потребность в обслуживании
• Насечки на внутренних полках исключают проскальзывание крепежа
• Готовый к использованию формат - не требует резки или доработки перед монтажом

Ограничения применения

• Не предназначен для открытых внешних площадок без защиты от атмосферных воздействий - хотя оцинковка устойчива, длительный контакт с дождём, солями и агрессивной средой сокращает срок службы
• Не рекомендован для использования в помещениях с повышенной химической агрессивностью (например, химпроизводства, кислотные цеха)
• Максимальная нагрузка зависит от схемы монтажа; при больших пролетах (>1,5 м) требуется усиление опорами
• Не подходит для крепления тяжелого оборудования без расчета на прогиб и деформацию

Примеры использования

• Формирование вертикальных стоек для кабельных лотков в серверных помещениях
• Сборка горизонтальных траверс для подвески воздуховодов в промышленных цехах
• Крепление щитов автоматики и распределительных устройств на стенах или потолках
• Создание каркасов для конвейерных систем и технологического оборудования
• Обустройство кабельных маршрутов в подземных коллекторах и тоннелях

Практические советы

• Выбирайте длину профиля с учетом шага между опорами - для равномерной нагрузки интервал не более 1,2–1,5 метра
• При использовании канальных гаек проверьте, чтобы ширина слота (22 мм) точно соответствовала размеру гайки - иначе возможен люфт
• Для длинных конструкций используйте несколько профилей, соединяемых специальными муфтами - не пытайтесь удлинить один профиль методом сварки
• При монтаже в местах с вибрациями применяйте пластиковые или резиновые прокладки под крепеж для снижения шума и износа
• Запасайтесь запасными крепежными элементами - они часто теряются при частой перестановке оборудования
• Артикул clm50d-psd-41-41-10-3 - это базовый элемент системы STRUT от IEK; все остальные компоненты (кронштейны, углы, крышки) должны выбираться из той же серии для гарантированной совместимости
