Крестообразная секция 110x400 (RK 140 FT) | 7115407 OBO Bettermann

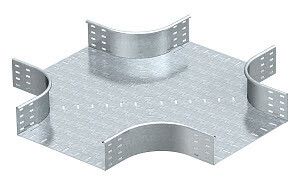

Крестообразная секция 110x400 мм горячий цинк - элемент несущей конструкции для сборки кабельных лотков и лестниц с высотой стенки 110 мм. Произведена компанией OBO BETTERMANN, артикул 7115407, соответствует типу RK 140 FT. Подходит для промышленных объектов, где требуется прочная и долговечная фиксация кабельных систем.

Назначение и область применения

Крестообразная секция 110x400 мм горячий цинk используется как опора для соединения перпендикулярных участков кабельных лотков или лестниц. Её X-образная форма позволяет организовать переход между двумя направлениями трассы на одном уровне. Применяется в промышленных зонах: на заводах, в энергообъектах, транспортных узлах, где требуются надёжные и защищённые системы прокладки кабелей. Особенно актуальна при использовании лотков с высотой стенки 110 мм.

Технические характеристики

• Форма: крестообразная, с бортиками
• Размеры: 110 мм (высота) × 400 мм (ширина)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - обеспечивает повышенную коррозионную стойкость
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 150 мм - позволяет гибко формировать контуры трассы
• Исполнение: без встроенных соединительных элементов - требует внешней фиксации
• Реестр РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Тип по классификации: RK 140 FT

Совместимость и монтаж

Крестообразная секция 110x400 мм горячий цинк совместима с кабельными лотками и лестницами OBO BETTERMANN серии с высотой стенки 110 мм. Для установки необходимо использовать болтовые соединители, хомуты или сварку - в комплекте элементы крепления не предусмотрены. Монтаж выполняется на несущую раму или жёсткую поверхность. Учитывайте внутренний радиус 150 мм: он влияет на минимальный радиус поворота кабельной трассы. Нельзя применять с лотками другой высоты - это нарушает герметичность и механическую целостность системы.

Безопасность и стандарты

Изделие сертифицировано в Реестре промышленной продукции РФ (№ 1367\9\2023) и имеет лицензию Росатома, что допускает использование на ядерных и других объектах с особыми требованиями к безопасности. Горячее цинкование соответствует ГОСТ 14771-76 - покрытие устойчиво к механическому воздействию и агрессивным средам. Соответствует нормам по электробезопасности и пожарной безопасности для промышленных кабельных систем.

Преимущества

• Увеличенная прочность благодаря толщине стали 1 мм и технологии горячего цинкования
• Долговечность: защитное цинковое покрытие предотвращает коррозию даже во влажных и агрессивных средах
• Точная геометрия: гарантирует плотное соединение с лотками без люфта
• Совместимость с продуктами OBO BETTERMANN - легко интегрируется в существующие системы
• Поддержка лицензионных требований Росатома - подходит для специализированных объектов

Ограничения применения

• Не предназначена для самостоятельного крепления - требует дополнительных крепёжных элементов
• Не применяется с лотками высотой менее или более 110 мм - возможны щели и снижение защиты
• Не рекомендовано для частых демонтажей: после нескольких разборок возможно ослабление соединений
• Не предназначен для использования в условиях постоянного погружения в жидкости - хотя цинк защищает от влаги, длительное нахождение под водой может вызвать эрозию

Примеры использования

• Соединение двух параллельных кабельных лестниц под углом 90° в цехе металлургического комбината
• Переход между вертикальной и горизонтальной трассой в распределительном пункте АЭС
• Обустройство ответвлений в автоматизированной линии производства с множеством кабелей управления
• Замена старых стальных креплений на современные, устойчивые к коррозии, в тепловых сетях

Практические советы

• При заказе проверьте соответствие высоты лотка - должна быть точно 110 мм, иначе секция не будет работать
• Для усиления соединения используйте болты M8–M10 с шайбами и гроверами - особенно в вибрационных зонах
• При монтаже на бетонные плиты закрепляйте через анкерные болты, а не саморезы
• Не используйте сварку, если есть риск возникновения искр рядом с легковоспламеняющимися материалами
• Храните в сухом месте до монтажа - даже оцинкованная сталь может окисляться при длительном контакте с влагой
