Крестообразная секция 110x600 мм (LK 1160 R5 FT) | 6219710 OBO Bettermann

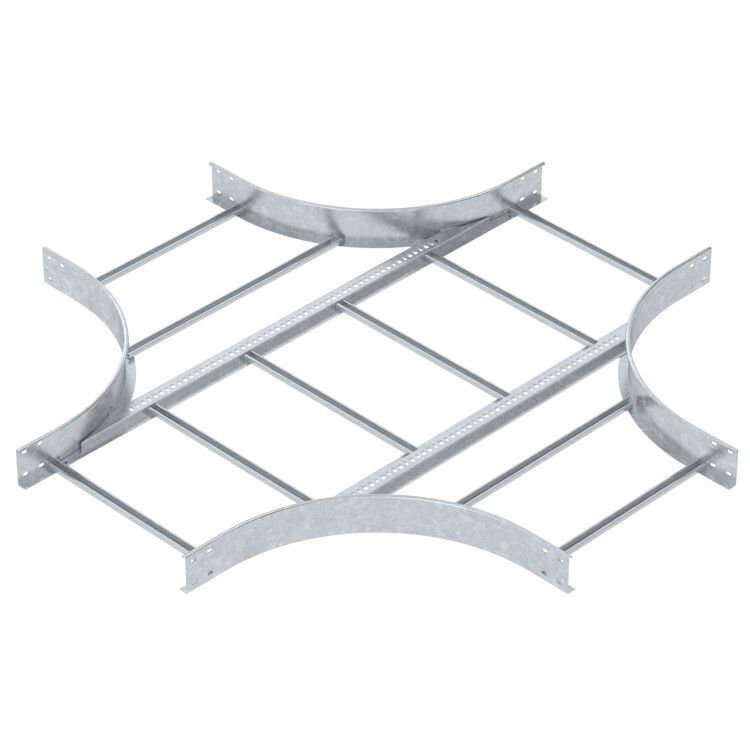

Крестообразная секция 110x600 мм от OBO BETTERMANN - это элемент кабельного лотка, предназначенный для организации пересечений трасс в системах прокладки проводов и кабелей. Артикул lk 1160 r5 ft обеспечивает надежную передачу кабелей через перекресток с радиусом изгиба 500 мм, сохраняя целостность изоляции и удобство монтажа.

Назначение и область применения

Крестообразная секция 110x600 мм используется для соединения четырех направлений кабельных трасс на одном уровне - например, при переходе между рядами оборудования, в распределительных щитах или вдоль технологических линий. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, энергообъектах, на транспорте и в объектах с повышенными требованиями к безопасности.

Технические характеристики

• Высота: 110 мм - позволяет размещать кабели с достаточным свободным объемом для теплоотвода и легкого доступа при обслуживании;
• Ширина: 600 мм - определяет габариты каждого плеча креста, обеспечивающие пропускную способность для множества кабелей;
• Внутренний радиус: 500 мм - гарантирует минимально допустимый радиус изгиба кабелей, предотвращая повреждение жил и изоляции;
• Материал: сталь оцинкованная - обеспечивает прочность и долговечность в агрессивных средах;
• Покрытие: горячий цинк - защищает от коррозии даже при механических воздействиях и высокой влажности;
• Тип ступени: беззубцовый профиль - исключает риск повреждения оболочки кабелей при протяжке;
• Тип бокового профиля: открытый - упрощает установку, контроль и последующую модификацию трассы;
• Цвет: серый - соответствует стандартному цветовому решению системы OBO BETTERMANN для унификации внешнего вида.

Совместимость и монтаж

Крестообразная секция 110x600 мм совместима с другими элементами лотковой системы OBO BETTERMANN, имеющими аналогичную высоту 110 мм и тип крепления. Монтируется на опоры или кронштейны с шагом до 1,5 метра. Для фиксации используются болты M8 или специальные хомуты, рекомендованные производителем. Открытый профиль позволяет легко вставлять и закреплять прямые участки лотков без демонтажа всей системы. Установка возможна как на стене, так и на потолке или в подвесных конструкциях.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям для использования на ядерных и других объектах с особым режимом безопасности;
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - разрешена к применению на объектах государственного значения;
• Соответствует ГОСТ Р 50571 и IEC 61537 - нормам для кабельных систем в промышленных условиях.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы более 25 лет в помещениях с высокой влажностью;
• Беззубцовый профиль снижает риск повреждения кабелей при многократной протяжке и замене;
• Четкая геометрия и точные размеры позволяют собирать систему без подгонки и дополнительной обработки;
• Серый цвет и единый дизайн с продукцией OBO BETTERMANN упрощают визуальный контроль и стандартизацию проектов.

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от атмосферных осадков - хотя покрытие устойчиво к коррозии, система не имеет IP-защиты;
• Не рассчитана на нагрузки выше 100 кг/м² - при прокладке тяжелых кабельных bundles требуется усиление опор;
• Не подходит для прокладки кабелей с внутренним радиусом изгиба менее 500 мм - требование к радиусу является жестким ограничением.

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - четыре направления: питание, управление, сигнализация и резерв;
• Распределительный пункт АЭС - где требуется одновременная прокладка кабелей по четырем направлениям с учетом лицензионных требований;
• Железнодорожная станция - организация кабельных путей между сигналами, освещением, связью и системами управления;
• Производственные комплексы с многоуровневым оборудованием - когда необходимо организовать пересечение вертикальных и горизонтальных трасс без изменения уровня.

Практические советы

• При выборе проверьте, что все смежные прямые участки лотка имеют ту же высоту (110 мм) - иначе возникнет ступенька, затрудняющая протяжку;
• Не заполняйте лоток более чем на 40–50% от объема - это обеспечит охлаждение и доступ для ремонта;
• Для кабелей с большими наружными диаметрами используйте дополнительные направляющие или ролики при протяжке - чтобы не перегрузить ребра профиля;
• Артикул lk 1160 r5 ft и 6219710 - это один и тот же товар; при заказе можно использовать любой из них;
• При работе вблизи сварочных работ - временно закрывайте секцию, чтобы избежать попадания брызг металла на поверхность - они могут повредить цинковое покрытие.
