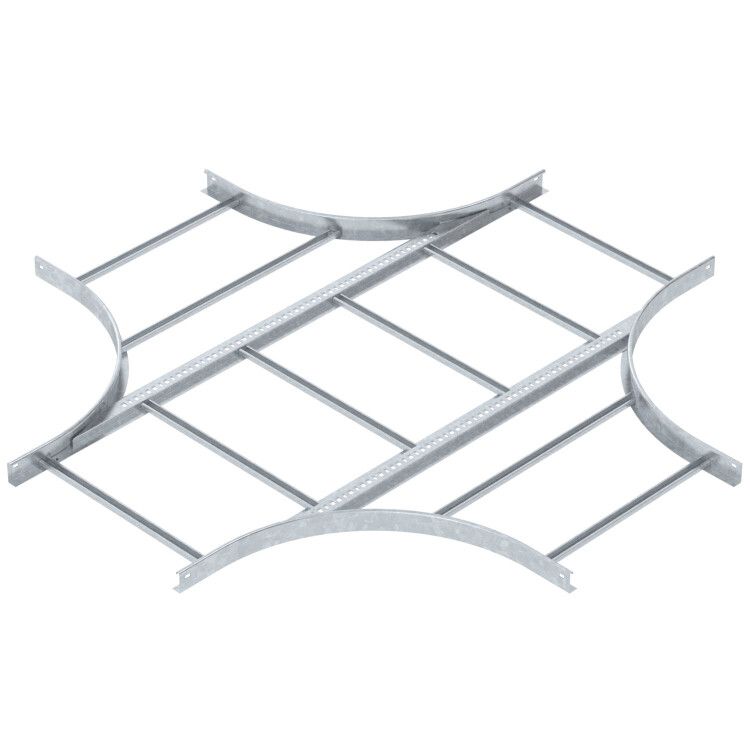

Крестообразная секция 60x600 мм (LK 660 R5 FT) | 6214458 OBO Bettermann

Крестообразная секция 60x600 мм от OBO BETTERMANN - элемент кабельного лотка, предназначенный для организации пересечений трасс на прямых участках. Артикул 6214458 и lk 660 r5 ft обеспечивают совместимость со всей системой лотков OBO Bettermann, что упрощает сборку сложных маршрутов в промышленных объектах.

Назначение и область применения

Крестообразная секция 60x600 мм используется для создания перекрёстков в кабельных трассах, где необходимо пересечение двух лотков под углом 90°. Применяется там, где требуется прокладка большого количества кабелей - например, в цехах, АЭС, подстанциях, распределительных пунктах и на транспорте. Подходит для силовых, сигнальных и управляющих кабелей. Элемент позволяет сохранить целостность системы лотков без необходимости резки или сварки.

Технические характеристики

• Тип изделия: Лоток крестообразный
• Ширина: 600 мм
• Высота: 60 мм
• Материал: Сталь оцинкованная с горячим цинкованием
• Внутренний радиус изгиба: 500 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Тип ступени: Беззубцовый профиль - предотвращает защемление и механическое повреждение кабелей при прокладке
• Тип бокового профиля: Плоский - упрощает монтаж и герметизацию
• Цвет: Серый
• Реестр промышленной продукции РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению в ядерных установках

Совместимость и монтаж

Крестообразная секция 60x600 мм полностью совместима с другими элементами системы OBO Bettermann, включая прямые лотки, уголки и переходники того же типа и высоты. Монтируется с помощью болтовых соединений или фиксируемых зажимов, предусмотренных конструкцией. Установка требует выравнивания всех плоскостей пересечения - не рекомендуется использовать с лотками других производителей без проверки геометрической совместимости. Для надёжности соединения используйте оригинальные крепёжные комплекты OBO Bettermann.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормативам для промышленных кабельных систем. Горячее цинкование обеспечивает долговременную коррозионную стойкость даже в агрессивных средах. Лицензия Росатома подтверждает соответствие специальным требованиям безопасности для объектов атомной энергетики. Наличие реестра РФ гарантирует легализованное использование в государственных и коммерческих проектах.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в условиях повышенной влажности
• Беззубцовый профиль снижает риск повреждения кабелей при протяжке
• Форма с внутренним радиусом 500 мм исключает перегиб кабелей, особенно важна для многожильных и чувствительных проводов
• Плоский боковой профиль позволяет легко закрывать крышками и герметизировать стыки
• Поддержка лицензией Росатома открывает доступ к высокоответственным объектам

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя материал устойчив к коррозии, открытый монтаж требует оценки условий эксплуатации
• Не подходит для нагрузок выше указанных в техпаспорте системы OBO Bettermann - максимальная нагрузка зависит от длины лотка и числа кабелей
• Запрещено применять с лотками другого класса прочности или высоты - несовпадение по высоте 60 мм нарушает равномерность распределения веса
• Не является заменителем поворотов или ответвлений - для изменения направления трассы используются другие элементы (уголки, T-образные секции)

Примеры использования

• Пересечение трасс в цехе АЭС - основная сфера применения благодаря лицензии Росатома
• Объединение кабельных путей между двумя технологическими линиями на заводе
• Распределение сигналов управления в автоматизированных системах на транспорте
• Прокладка кабелей в подземных каналах с плотным расположением трасс

Практические советы

• При монтаже всегда проверяйте, чтобы все четыре стороны креста находились на одной плоскости - иначе возникнет перекос и затруднится укладка кабеля
• Учитывайте посадочный диаметр 600 мм - он определяет ширину лотка, который можно подсоединить; не используйте более узкие или широкие модели
• Для длинных трасс с большим количеством кабелей рекомендуется устанавливать поддерживающие кронштейны рядом с крестообразной секцией
• При использовании в помещениях с химически активными средами дополнительно проверьте совместимость с типом покрытия - горячий цинк устойчив, но не ко всем кислотам
• Артикулы 6214458 и lk 660 r5 ft - это один и тот же продукт; различия в номерах связаны с внутренней системой кодирования OBO Bettermann - выбирайте любой подходящий для заказа
