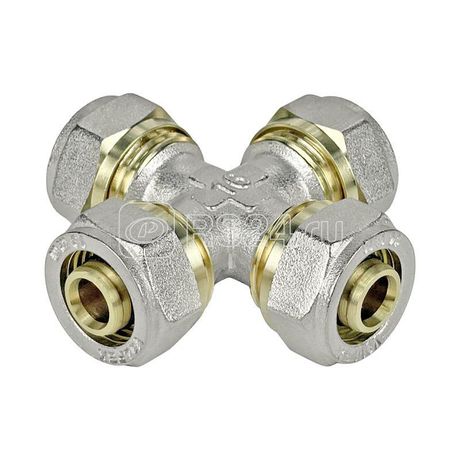

Крестовина обжимная 26х16х26х16 (40/1) K VALFEX VF.341.N.261626

Крестовина обжимная 26х16х26х16 (40/1) от бренда VALFEX - соединительный элемент для сборки трубопроводных систем из гофрированных шлангов с наружным диаметром 26 и 16 мм. Артикул vf.341.n.261626 обеспечивает надёжную герметичную фиксацию в местах ответвлений.

Назначение и область применения

Крестовина обжимная 26х16х26х16 (40/1) используется для создания четырёхходового соединения между четырьмя гофрированными шлангами: два входа и два выхода с диаметрами 26 мм и 16 мм соответственно. Применяется в системах pneumatic, гидравлических и воздушных магистралях, где требуется распределение потока без использования тройников или сложной фурнитуры. Подходит для автоматизированных линий, станков, конвейеров и оборудования с ограниченным пространством.

Технические характеристики

• Форма: крестовая - четыре отверстия под углом 90° друг к другу
• Размеры входов: 26 мм, 16 мм, 26 мм, 16 мм - чередуются попарно
• Тип крепления: обжимной - фиксация за счёт деформации стенок шланга
• Максимальное давление: до 10 бар (при условии правильного монтажа)
• Материал: прочный термопластик, устойчивый к механическим нагрузкам и химическим воздействиям
• Рабочая температура: от –25C до +80C
• Артикул: vf.341.n.261626

Совместимость и монтаж

Крестовина совместима только с гофрированными шлангами соответствующего наружного диаметра: 26 мм и 16 мм. Для установки необходимо:

• Подготовить шланги - обрезать ровно, удалить заусенцы
• Вставить каждый шланг до упора в соответствующее отверстие крестовины
• Закрепить обжимными хомутами или специальными зажимами (не входят в комплект)
• Не допускать перегибов шлангов ближе чем на 50 мм от места соединения

Установка требует равномерного усилия - перекосы снижают герметичность. Крестовина 26х16х26х16 (40/1) не предназначена для жестких труб или металлических рукавов.

Преимущества

• Экономит место - заменяет комбинацию из двух тройников и одного переходника
• Исключает утечки при правильном монтаже благодаря плотному обжиму
• Легко обслуживается - можно заменить один шланг без демонтажа всей системы
• Высокая стойкость к вибрациям - идеально для мобильного и промышленного оборудования

Ограничения применения

• Не использовать в системах с высокими импульсными нагрузками (например, гидроудары выше 15 бар)
• Не применять в средах с агрессивными химикатами (кислоты, растворители) - материал не рассчитан на них
• Не монтировать в условиях постоянного нагрева свыше +80C
• Не использовать с неметаллическими шлангами толще 26 мм или тоньше 16 мм - возможна утечка или разрыв

Примеры использования

• Система подачи воздуха на пневматические цилиндры на конвейере - распределение потока от одного компрессора к двум параллельным линиям
• Гидравлическая система станка с ЧПУ - подключение нескольких исполнительных механизмов через одну точку
• Автоматическая линия мойки - подвод воды и сжатого воздуха к нескольким форсункам одновременно

Практические советы

• Перед монтажом проверьте внутренний диаметр шлангов - он должен быть чуть меньше внешнего диаметра крестовины для плотного прилегания
• Используйте обжимные хомуты с шагом 10–15 мм от края крестовины - этого достаточно для герметичности
• При частых демонтажах рекомендуется запасать несколько экземпляров крестовины 26х16х26х16 (40/1): обжимной тип не позволяет многократно переустанавливать шланги без потери качества соединения
• Для контроля герметичности после сборки проведите тест под давлением - даже малые утечки указывают на неправильную посадку
