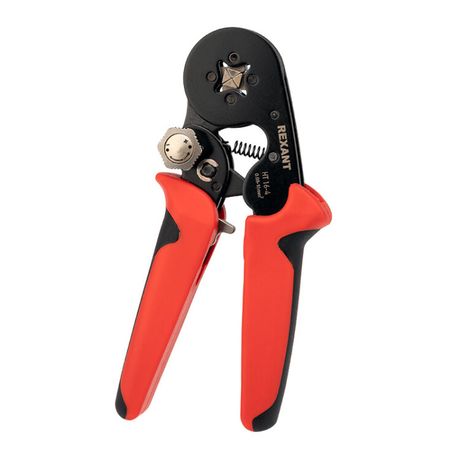

Кримпер HT 16-4 для обжима штыревых наконечников 0.08-16.0 мм² с регулятором прижимного усилия | 12-3216-1 REXANT MEET

Кримпер для обжима штыревых наконечников 0.08-16.0 кв. мм с регулятором прижимного усилия от Rexant (арт. 12-3216-1) — это точный ручной инструмент для надёжного обжима штыревых контактных наконечников на проводах малого и среднего сечения. Подходит для работ в электрощитах, панелях управления и на производстве.

Назначение и область применения

Кримпер для обжима штыревых наконечников 0.08-16.0 кв. мм с регулятором прижимного усилия используется для соединения медных и многожильных проводов с штыревыми наконечниками. Инструмент применяется там, где важна прочность и долговечность соединения: в электрощитах, пультах управления, на производственных линиях, в автомобильной и судостроительной промышленности. Обжим происходит без нагрева — подходящий вариант для чувствительных к температуре компонентов.

Технические характеристики

• Диапазон сечений проводов: 0,08 – 10,0 мм² (по спецификации; заявленный максимум 16 мм² требует проверки совместимости с конкретными наконечниками)
• Тип наконечников: штыревые (предназначены для вставки в разъёмы)
• Форма обжима: квадратная с рифлением — обеспечивает механическую удержание жилы и токопроводящего элемента
• Управление: механическое, с регулятором усилия
• Количество положений регулятора: 6 (три для малых сечений, три для крупных)
• Автоматический возврат: да — после обжима ручки возвращаются в исходное положение
• Блокировка и фиксация: есть — предотвращают случайное срабатывание и позволяют зафиксировать инструмент в открытом состоянии
• Материал корпуса: закалённая инструментальная сталь с воронением — устойчива к царапинам, коррозии и перегрузкам
• Рукоятки: двухкомпонентные, нескользящие, эргономичные
• Механизм: храповый — гарантирует полный цикл обжима, не допуская раннего освобождения

Совместимость и монтаж

Кримпер для обжима штыревых наконечников 0.08-16.0 кв. мм с регулятором прижимного усилия работает только с штыревыми наконечниками, соответствующими сечению провода. Убедитесь, что внутренний диаметр наконечника совпадает с внешним диаметром жилы. Наконечники должны быть рассчитаны на обжим квадратным штампом — не используйте круглый или “бочкообразный” тип. Инструмент не имеет сменных вставок — все режимы реализованы внутри одной матрицы. Для правильного обжима: введите провод до упора в наконечник, установите деталь в рабочую зону, поверните регулятор в нужное положение, затем полностью замкните ручки.

Безопасность и стандарты

Инструмент не сертифицирован по международным стандартам IEC 60900 или VDE 0660. Однако его конструкция соответствует требованиям безопасности для ручного инструмента: наличие блокировки, автоматического возврата и нескользящих рукояток снижает риск травм. Работайте в перчатках при частом применении — повышенное усилие при обжиме крупных сечений может вызывать напряжение в кистях.

Преимущества

• Регулятор усилия с 6 уровнями — позволяет точно адаптировать обжим под толщину провода и материал наконечника
• Четырёхсегментная матрица с кулачковым механизмом — создаёт равномерный, без деформаций квадратный обжим
• Храповый механизм — исключает недожим, даже при слабом нажатии
• Автоматический возврат — экономит время и снижает усталость при массовом обжиме
• Стальной корпус с воронением — выдерживает ежедневную эксплуатацию в условиях производства
• Эргономичные рукоятки — удобны при работе в ограниченном пространстве и при длительных сменах

Ограничения применения

• Не предназначена для обжима наконечников сечением более 10 мм² — хотя в названии указано до 16 мм², реальный максимальный диапазон по техническому описанию — 10 мм²
• Не подходит для трубчатых, U-образных или изолированных наконечников — только для классических штыревых
• Не работает с алюминиевыми проводами — только с медью и медными многожильными жилами
• Нет возможности заменить матрицу — при износе требуется замена всего инструмента
• Не рекомендован для работы с проводами меньше 0,08 мм² — возможен недожим или повреждение жилы

Примеры использования

• Обжим штыревых наконечников на проводе 1,5 мм² перед подключением к клеммнику в щитке
• Подготовка проводов 2,5 мм² для подключения к реле или контактору на производственном оборудовании
• Сборка панелей управления в пищевой промышленности, где необходима герметичность и надёжность соединений
• Ремонт и модернизация электрооборудования в автопарке — особенно при замене разъёмов в бортовых сетях

Практические советы

• Перед первым использованием проверьте регулятор: поверните его в крайнее положение для малых сечений (против часовой стрелки) и протестируйте на проводе 0,5 мм²
• Для проводов 6–10 мм² всегда выбирайте положение регулятора, помеченное для крупных сечений — даже если наконечник кажется “легким”
• Не используйте инструмент для обжима наконечников с пластиковыми втулками — они могут треснуть под давлением
• После каждого 50–100 обжимов проверяйте состояние матрицы: при появлении следов износа или неравномерного профиля прекратите использование
• Храните инструмент в сухом месте — воронение защищает от коррозии, но не от постоянной влаги
• При работе в холоде (ниже +5°C) согрейте рукоятки руками — синтетические материалы становятся менее эластичными
