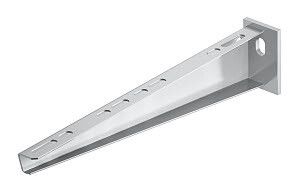

Кронштейн 410мм (AW 15 41 A2) | 6421036 OBO Bettermann AW VA4301

Кронштейн 410 мм (AW 15 41 A2, AW 1541 VA4301) - прочный настенный и опорный элемент из нержавеющей стали для крепления кабельных лотков шириной до 400 мм. Подходит для жестких условий эксплуатации: высокой влажности, агрессивной среды и экстремальных температур. Бренд OBO BETTERMANN обеспечивает надежность, соответствующую европейским и российским стандартам.

Назначение и область применения

Кронштейн 410 мм (AW 15 41 A2, AW 1541 VA4301) предназначен для крепления кабельных лотков к стенам или опорным конструкциям. Он выдерживает нагрузки до 1,5 кН (эквивалентно около 150 кг), что делает его подходящим для средних и тяжелых систем прокладки кабелей. Применяется в промышленных объектах, энергообъектах, тоннелях, цехах с повышенной влажностью, а также в местах с риском коррозии или химического воздействия.

Технические характеристики

• Несущая способность: 1,5 кН (до 150 кг)
• Ширина совместимого лотка: 400 мм
• Угол установки: 90° (вертикальная фиксация)
• Материал: нержавеющая сталь 304 (российский аналог 08Х18Н10)
• Обработка поверхности: травлёная - повышает устойчивость к механическому износу и коррозии
• Закрепление лотка: перфорация под крепеж M6
• Закрепление кронштейна: перфорация под крепеж M10
• Рабочая температура: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (ГОСТ Р 17516.1-90)
• Срок службы: не менее 95 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 410 мм (AW 15 41 A2, AW 1541 VA4301) совместим со всеми лотками шириной до 400 мм, имеющими стандартную перфорацию под крепеж M6. Для монтажа используется анкерный или болтовый способ крепления к бетонной, каменной или металлической основе через отверстия под M10. Кронштейн имеет прямую опорную пластину - это исключает необходимость дополнительных уголков или адаптеров. Рекомендуется использовать крепеж из нержавеющей стали того же класса, чтобы избежать гальванической коррозии.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (нагрузочные требования)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009 (классы E45–E90)
• Сейсмическая устойчивость - по ГОСТ Р 17516.1-90 (9 баллов)
• Климатическое исполнение УХЛ-1 - допускает работу в условиях холодного и влажного климата
• Материал соответствует DIN EN 10088-1 (нержавеющая сталь 1.4301 / AISI 304)

Преимущества

• Высокая долговечность благодаря материалу - нержавеющая сталь 304 не требует антикоррозийной защиты
• Стойкость к конденсату, соляному туману, маслам и другим агрессивным веществам
• Огнестойкость позволяет применять в зонах с повышенными требованиями к пожарной безопасности
• Сейсмостойкость обеспечивает сохранность системы кабелей при землетрясениях
• Травлёная поверхность снижает риск скольжения и повреждений при монтаже

Ограничения применения

• Не предназначается для крепления лотков шириной более 400 мм - возможен прогиб и потеря несущей способности
• Не рекомендован для использования в контакте с кислотами с pH ниже 2 - даже нержавеющая сталь может подвергнуться точечной коррозии
• Не следует применять в качестве основания для вертикальных грузов выше 150 кг - превышение нагрузки нарушает целостность конструкции
• Не подходит для монтажа на деревянные или легкие металлические конструкции без усиления - требуется жесткая база (бетон, кирпич, стальная рама)

Примеры использования

• Промышленные цеха с технологическим оборудованием - крепление силовых и сигнальных лотков рядом с станками
• Электростанции и распределительные пункты - где важны огнестойкость и длительный срок службы
• Подземные тоннели и канализационные коллекторы - условия постоянной влажности и конденсата
• Холодильные комплексы и пищевые производства - контакт с паром, моющими средствами и солевыми растворами
• Объекты в регионах с суровым климатом - Сибирь, Дальний Восток, Арктика

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в лотке и кронштейне - M6 для лотка, M10 для стены
• Используйте шайбы и гайки из нержавеющей стали - это предотвратит электрохимическую коррозию
• При установке на бетон используйте анкеры с увеличенной глубиной захода - минимум 60 мм
• Не затягивайте крепеж слишком сильно - это может деформировать перфорированные отверстия
• Для длинных участков трассы рекомендуется шаг между кронштейнами не более 1,5 метра - особенно при максимальной нагрузке
• Артикул AW 1541 VA4301 - единственный вариант в этой серии с такой комбинацией прочности, огнестойкости и материала; другие модели не заменят его в агрессивных средах
