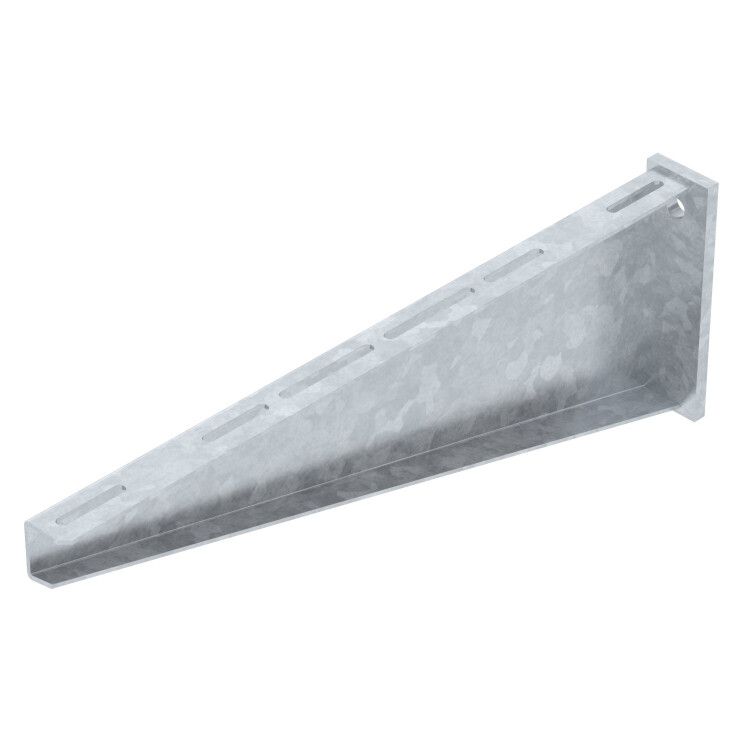

Кронштейн 610мм (AW 80 61 FT) | 6417833 OBO Bettermann

Кронштейн 610 мм горячий цинк от OBO BETTERMANN (артикул aw 80 61 ft) - прочный настенный и опорный элемент для крепления кабельных лотков шириной до 600 мм. Он рассчитан на высокие механические нагрузки, устойчив к коррозии и подходит для жестких промышленных условий.

Назначение и область применения

Кронштейн 610 мм горячий цинк предназначен для надежного крепления кабельных лотков к стенам или опорным конструкциям. Применяется там, где требуется долговечность и устойчивость к агрессивной среде: в производственных цехах, химических лабораториях, на объектах энергетики, в прибрежных зонах с низкой солевой нагрузкой. Подходит для систем с высокими требованиями к безопасности - например, на АЭС, согласно лицензии Росатома.

Технические характеристики

• Длина: 610 мм
• Ширина лотка: до 600 мм
• Угол установки: 90° (вертикальное крепление)
• Несущая способность: 8 кН (до 800 кг)
• Материал: сталь оцинкованная
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Срок службы: не менее 30 лет
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (температура от –70 C до +45 C)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, соответствует ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Перфорация: для крепления лотка - M8, для крепления кронштейна - M16
• Тип: AW 80 61 FT
• Регистрационный номер в реестре промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 610 мм горячий цинк совместим с лотками шириной до 600 мм, имеющими стандартную перфорацию под крепеж M8. Для монтажа используется анкерный или болтовый крепеж M16 через предварительно просверленные отверстия. Крепится как к вертикальным поверхностям (стены, колонны), так и к опорным конструкциям. Рекомендуется использовать сертифицированные крепежные элементы того же класса прочности. Перед установкой проверьте соответствие посадочного отверстия кронштейна и диаметра крепежа - допускаются только M8 и M16.

Безопасность и стандарты

Кронштейн 610 мм горячий цинk соответствует следующим нормативам:

• ГОСТ 52868-2007 - требования к несущей способности
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Произведен с соблюдением требований Росатома (лицензия ЦО-12-101-13253 от 12.04.2023) и внесен в Реестр промышленной продукции РФ.

Преимущества

• Высокая несущая способность - выдерживает нагрузки до 800 кг, что позволяет применять его для массивных кабельных трасс
• Защита от коррозии за счет горячего цинкования - обеспечивает длительный срок службы даже во влажной и агрессивной среде
• Огнестойкость и сейсмостойкость - повышает безопасность системы кабельной проводки в аварийных ситуациях
• Универсальное крепление - подходит как для настенного, так и для опорного монтажа
• Подтвержденная сертификация - документально подтверждена работоспособность в экстремальных условиях

Ограничения применения

Не рекомендуется использовать кронштейн 610 мм горячий цинк в местах с постоянным контактом с морской водой или высокой концентрацией солей - он не предназначен для морского побережья с высокой солевой нагрузкой. Также не следует применять его в средах с температурой выше +45 C или ниже –70 C. Нельзя заменять крепеж M8/M16 на более крупный - это нарушит расчетную нагрузку и может вызвать деформацию.

Примеры использования

• Крепление кабельных лотков в цехах металлургического завода
• Фиксация силовых трасс в химической лаборатории с повышенной влажностью
• Установка на стенах подземных переходов на АЭС
• Монтаж кабельных путей в тепловых пунктах с перепадами температур
• Прокладка кабелей в зонах с риском сейсмической активности

Практические советы

• При монтаже используйте только крепеж M8 для лотка и M16 для кронштейна - другие размеры снижают надежность
• Проверяйте плоскость установки перед закручиванием болтов - перекос может привести к неравномерному распределению нагрузки
• При использовании в холодном климате убедитесь, что все компоненты системы (лотки, крепеж, кронштейн) имеют одинаковое климатическое исполнение УХЛ-1
• Для продления срока службы избегайте механических повреждений покрытия - даже небольшие царапины могут стать точками начала коррозии
• При необходимости модификации конструкции - обращайтесь к производителю; самостоятельная резка или сварка нарушают гарантию и сертификаты
