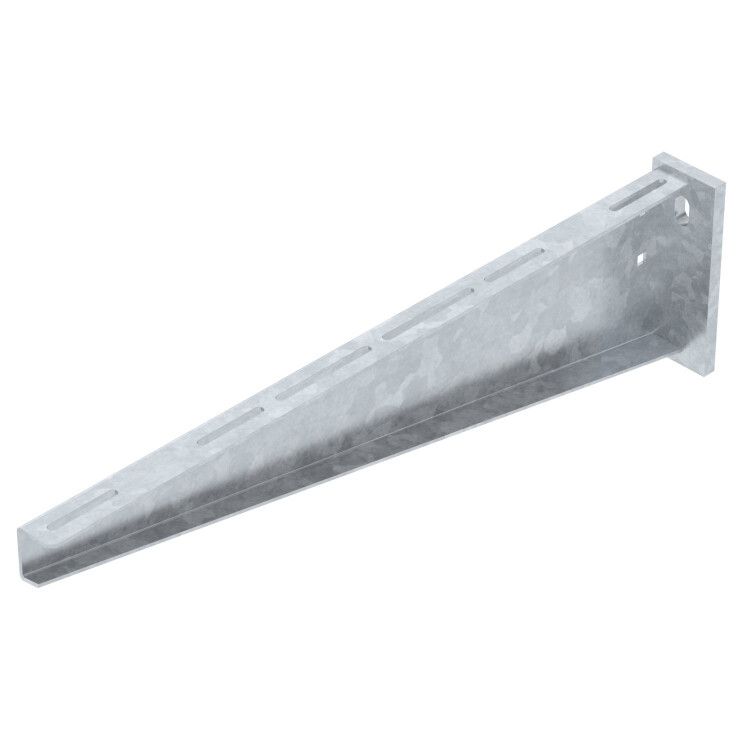

Кронштейн 610мм (AW 55 61 FT) | 6418635 OBO Bettermann

Кронштейн 610 мм, стальной оцинкованный (артикул AW 55 61 FT, бренд OBO BETTERMANN) предназначен для надёжного крепления кабельных лотков под высокими нагрузками в промышленных условиях. Его прочная конструкция и устойчивость к коррозии делают его подходящим решением для сложных сред - от заводских помещений до прибрежных зон.

Назначение и область применения

Кронштейн 610 мм, стальной оцинкованный используется для монтажа кабельных лотков шириной до 600 мм. Он обеспечивает жёсткую фиксацию на стене или опорной поверхности, выдерживая нагрузки до 5,5 кН (около 550 кг). Применяется в промышленных объектах: электростанциях, цехах, химических производствах, транспортных терминалах. Подходит для установки в районах с низкой солевой нагрузкой - например, вдоль берегов морей, где риск коррозии ограничен. Также допускается использование в условиях экстремальных температур - от –70 C до +45 C.

Технические характеристики

• Длина: 610 мм
• Ширина совместимого лотка: 600 мм
• Несущая способность: 5,5 кН (эквивалентно ~550 кг)
• Материал: сталь оцинкованная методом горячего цинкования
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Угол изгиба: 90°
• Исполнение: настенный и опорный тип
• Огнестойкость: класс E45–E90 (в зависимости от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (по ГОСТ 15150-69)
• Срок службы: не менее 30 лет при правильной эксплуатации
• Перфорация: для крепления лотка - M6; для крепления кронштейна - M12

Совместимость и монтаж

Кронштейн 610 мм, стальной оцинкованный совместим с лотками шириной до 600 мм, имеющими стандартную перфорацию под крепёж M6. Для монтажа требуется предварительно просверлить отверстия в стене или опоре под болты M12. Крепление выполняется одним анкерным или болтовым соединением. Рекомендуется использовать анкеры соответствующей несущей способности, рассчитанные на вес лотка с кабелями. Установка возможна как на вертикальные стены, так и на горизонтальные опорные конструкции. Перед монтажом проверьте соответствие шага перфорации на лотке и кронштейне - расстояние между отверстиями должно совпадать.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ 52868-2007 (системы кабельных лотков)
• Цинкование по ГОСТ Р 9.307-89 - гарантирует долговечность покрытия
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009 (класс E45–E90)
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных систем
• Защита от коррозии за счёт толстого слоя горячего цинка - продлевает срок службы
• Универсальное исполнение: работает как настенный и опорный элемент
• Поддерживает требования безопасности в зонах с повышенными рисками - огонь, сейсмика, агрессивная среда
• Стандартная перфорация позволяет легко комбинировать с другими компонентами системы OBO BETTERMANN

Ограничения применения

Не рекомендуется применять в зонах с высокой солевой нагрузкой - например, на открытых участках побережья с постоянным воздействием морского воздуха. Несмотря на хорошую коррозионную стойкость, длительное воздействие солевых осадков может снизить срок службы. Также не следует использовать в условиях, когда температура ниже –70 C или выше +45 C - выход за пределы климатического исполнения УХЛ-1 может повредить материал. Кронштейн не предназначен для самостоятельного несения массы без установленного лотка - он требует обязательной фиксации кабельной системы.

Примеры использования

• Крепление лотков с силовыми кабелями на стенах производственного цеха
• Монтаж кабельных трасс в химической лаборатории с агрессивной средой
• Фиксация лотков в подземных тоннелях с высокой влажностью
• Установка в энергообъектах, где важна огнестойкость и сейсмическая устойчивость
• Прокладка кабелей в прибрежных промышленных зонах с умеренной солевой активностью

Практические советы

• При выборе крепёжа используйте болты M12 с грузоподъёмностью не менее 5,5 кН - недостаточная прочность анкеров снижает безопасность всей системы
• Проверяйте совпадение шага перфорации на лотке и кронштейне перед сборкой - несоответствие может потребовать доработки
• При монтаже на бетонные стены применяйте анкеры с распорным механизмом, рассчитанные на динамические нагрузки
• Для увеличения срока службы в местах с повышенной влажностью дополнительно обработайте места сварных швов антикоррозийным составом
• Кронштейн 610 мм, стальной оцинкованный (AW 55 61 FT) можно сочетать с другими изделиями серии OBO BETTERMANN - система совместима по стандартам и креплениям
