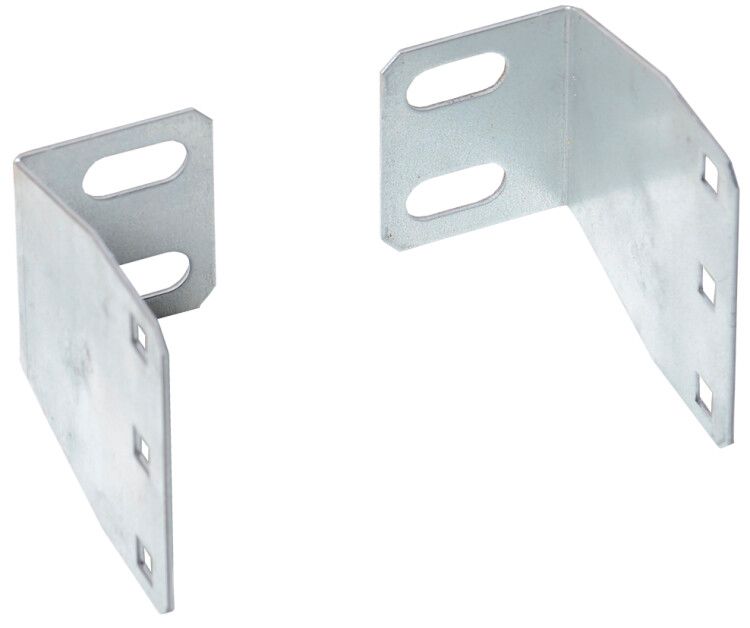

Кронштейн-70 для DIN-рейки SMART (комп. 2шт.) | YKV-K-DIN-70 IEK

Кронштейн-70 для DIN-рейки (комплект 2 шт.) от IEK - надёжный элемент крепления для установки автоматических выключателей, УЗО и других устройств на DIN-рейке в распределительных щитах. Комплект из двух кронштейнов обеспечивает устойчивую фиксацию даже при высоких нагрузках, что особенно важно в промышленной и жилой автоматике.

Назначение и область применения

Кронштейн-70 для DIN-рейки предназначен для прочного крепления DIN-рейки к стене, панели или внутренней поверхности электрического щита. Применяется там, где требуется жёсткая и долговечная фиксация модульных устройств - например, в распределительных щитах квартир, офисов, производственных цехов и системах автоматизации.

Технические характеристики

• Тип изделия: Кронштейн
• Исполнение: Глубокая стойка - увеличенная глубина для удобного доступа к зажимам и проводам
• Материал: Сталь - высокая механическая прочность и устойчивость к деформации
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без потери функциональности
• Комплект: 2 штуки - достаточно для установки одной стандартной DIN-рейки длиной до 900 мм
• Цвет: Натуральный металлический - не окрашен, совместим с любыми типами корпусов

Совместимость и монтаж

Кронштейн-70 для DIN-рейки совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется на плоскую поверхность с помощью саморезов или дюбелей (не входят в комплект). Для установки необходимо:

• Разметить места крепления под два отверстия на каждом кронштейне
• Зафиксировать кронштейны на поверхности
• Установить DIN-рейку в защёлки кронштейнов - она фиксируется с характерным щелчком

Не требует специальных инструментов - достаточно отвёртки и уровня для точной горизонтальной установки.

Преимущества

• Высокая жёсткость благодаря толщине стали - предотвращает прогиб рейки под весом множества модулей
• Глубокая стойка позволяет легко работать с проводами и клеммами без лишнего давления на крепление
• Срок службы 25 лет снижает необходимость замены в течение всего срока эксплуатации объекта
• Комплект из двух кронштейнов исключает необходимость докупать недостающие элементы

Ограничения применения

• Не предназначена для наружной установки - материал не имеет антикоррозийного покрытия
• Подходит только для стандартных DIN-реек; несовместим с узкими или нестандартными профилями
• Требует предварительного сверления отверстий - нельзя использовать без крепёжа
• Не рекомендуется для вибрационных сред без дополнительной амортизации

Примеры использования

• Установка автоматических выключателей и УЗО в бытовых щитах
• Фиксация реле, таймеров и контроллеров в промышленных панелях
• Монтаж оборудования в распределительных пунктах (РП) и подстанциях
• Сборка щитов для систем освещения, HVAC и конвейеров

Практические советы

• При монтаже в деревянные или гипсокартонные перегородки используйте подходящие дюбели - сталь кронштейна требует надёжного основания
• Если в щите установлено более 18 модулей, проверьте равномерность нагрузки между двумя кронштейнами
• Перед сборкой убедитесь, что DIN-рейка плотно защёлкнута - слабый контакт вызывает вибрацию и шум
• Кронштейн-70 для DIN-рейки от IEK (ИЭК) серии SMART идеально сочетается с другими изделиями этой линейки - можно собирать единые системы с одинаковым качеством исполнения
