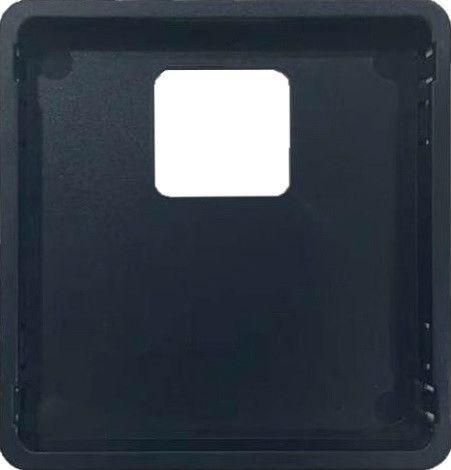

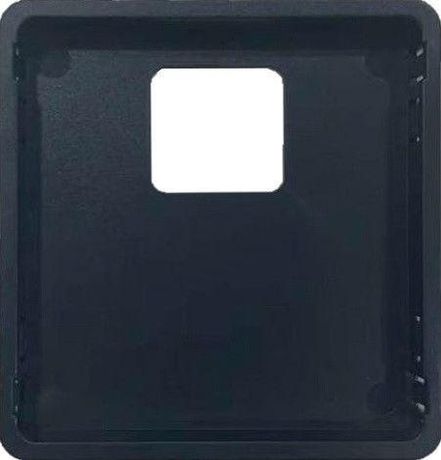

Кронштейн для крепления панели оператора STV630 на дверце шкафа SE SEOP-1223 APC

Кронштейн для крепления панели оператора STV630 на дверце шкафа - это специализированная монтажная рамка от Systeme Electric, предназначенная для надёжного вывода экрана панели оператора Series SystemeVar на дверцу электрического шкафа. Артикул seop-1223 обеспечивает точную фиксацию и доступ к управлению без необходимости открывать корпус.

Назначение и область применения

Кронштейн для крепления панели оператора STV630 на дверце шкафа используется для установки LED/LCD-панели управления преобразователями частоты SystemeVar STV630 на внешнюю поверхность дверцы распределительного шкафа. Это позволяет оператору легко видеть и взаимодействовать с интерфейсом устройства, не открывая шкаф - особенно удобно при частых проверках, настройках или аварийном реагировании. Применяется в промышленной автоматизации: на станках, конвейерах, насосных станциях и других объектах с закрытым электрооборудованием.

Технические характеристики

• Форма монтажного проёма: прямоугольник 76 × 79 мм
• Размеры выреза: сверху и снизу - 76 мм, слева и справа - 79 мм
• Совместима исключительно с панелью оператора STV630
• Материал: металлическая рамка с покрытием против коррозии
• Не содержит собственных электрических компонентов - только механический крепёж

Совместимость и монтаж

Кронштейн для крепления панели оператора STV630 на дверце шкафа совместим только с оригинальными панелями SystemeVar STV630. Установка требует точного выреза в дверце шкафа - размеры 76×79 мм должны соответствовать габаритам рамки. Монтаж выполняется путём вставки рамки в подготовленный проём и фиксации за счёт её жёсткой формы и контактных упоров. Крепление панели оператора STV630 происходит после установки рамки - сама панель встраивается в рамку до щелчка. Не используйте инструменты с острыми кромками при резке - риск повреждения дверцы высок.

Преимущества

• Обеспечивает быстрый доступ к панели управления без вскрытия шкафа
• Изготовлена из прочного материала, устойчивого к вибрациям и перепадам температур
• Точная геометрия гарантирует плотную посадку и отсутствие люфтов
• Уменьшает время обслуживания и снижает вероятность случайного воздействия на оборудование внутри шкафа

Ограничения применения

• Подходит только для панелей STV630 - несовместим с другими моделями SystemeVar или сторонними устройствами
• Требует предварительного выреза в дверце шкафа; невозможно установить на уже смонтированную дверцу без доработки
• Не предназначена для использования во взрывоопасных зонах или средах с повышенной агрессивностью (например, кислотные пары)
• Не имеет защиты IP - не следует использовать в условиях попадания воды, пыли или масла на место монтажа

Примеры использования

• Преобразователь частоты STV630 в цехе по обработке металла - панель вынесена на дверцу шкафа для контроля скорости двигателя
• Линия конвейера на пищевом производстве - оператор регулирует режим работы через панель, установленную на дверце шкафа с автоматикой
• Аппаратная комната с системой водоснабжения - панель STV630 с кронштейном seop-1223 позволяет контролировать работу насосов без открытия шкафа

Практические советы

• Перед резкой дверцы обязательно сверьтесь с чертежом панели STV630 - размеры 76×79 мм указаны точно, отклонение даже на 1 мм может помешать установке
• Используйте шаблон или трафарет для разметки - так минимизируется риск ошибки
• После монтажа проверьте, что панель свободно встаёт в рамку и не задевает края проёма
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую часть панели
• Если шкаф находится в помещении с высокой влажностью, дополнительно герметизируйте края проёма вокруг рамки
