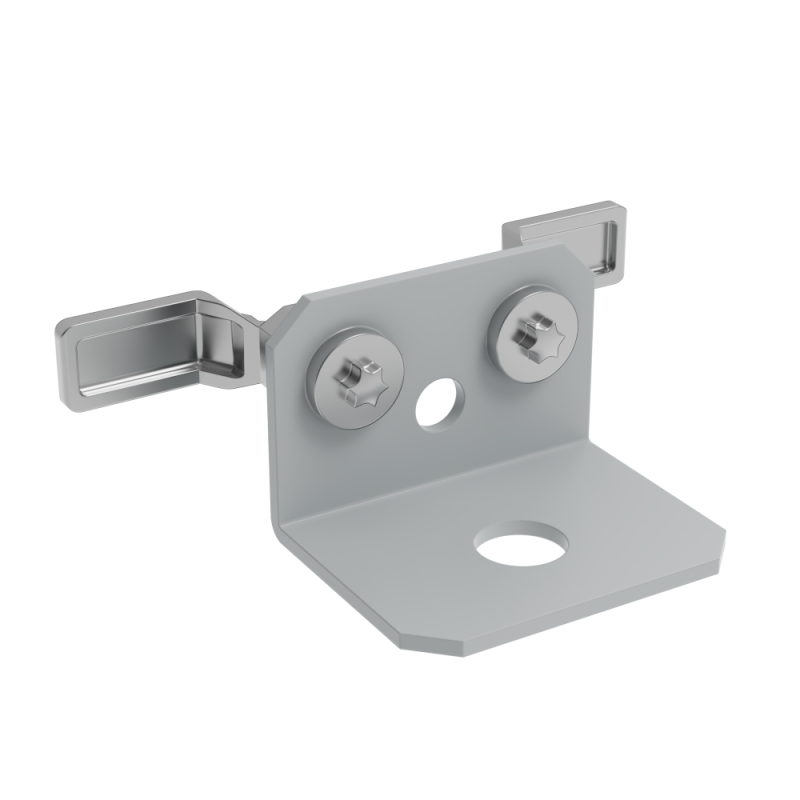

Кронштейн для шины заземления | 306947 КЭАЗ

Кронштейн для шины заземления от КЭАЗ (арт. 306947) предназначен для надёжного крепления заземляющих шин PE на DIN-рейках или твердых поверхностях. Продукт из оцинкованной стали обеспечивает долговечность в условиях повышенной влажности и агрессивной среды, что делает его подходящим для промышленных распределительных щитов.

Назначение и область применения

Кронштейн для шины заземления используется для фиксации заземляющих шин типа PE в электрощитах. Он применяется там, где требуется организованное и безопасное соединение проводников заземления - например, в промышленных щитах управления, распределительных устройствах, системах автоматизации и на объектах с высокими требованиями к электробезопасности.

Технические характеристики

• Тип изделия: кронштейн
• Модель: скоба заземляющая
• Материал: оцинкованная сталь толщиной 2 мм
• Серия: OptiBox M (производитель: КЭАЗ)
• Артикул: 306947

Совместимость и монтаж

Кронштейн для шины заземления совместим со стандартными заземляющими шинами, устанавливаемыми на DIN-рейку. Для монтажа необходимо зафиксировать кронштейн саморезами или болтами к стенке щита или металлической платформе. После установки шина PE вставляется в захватывающие элементы кронштейна и фиксируется. Подходящий посадочный диаметр для крепёжных отверстий - 5–6 мм. Установка возможна как вертикально, так и горизонтально.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию - срок службы увеличен даже во влажных помещениях
• Жесткая конструкция из стали 2 мм предотвращает деформацию при механических нагрузках
• Простая установка без необходимости специальных инструментов
• Совместимость с продукцией серии OptiBox M - позволяет использовать в единых решениях от КЭАЗ

Ограничения применения

• Не предназначена для внешней установки без защиты корпусом - не имеет степени IP-защиты
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или температур выше +80 C
• Подходит только для шин с габаритами, соответствующими стандартному профилю DIN; не поддерживает нестандартные формы

Примеры использования

• Фиксация шины PE в щите управления насосной станцией
• Размещение заземляющего проводника в распределительном щите промышленного конвейера
• Интеграция в комплект OptiBox M для сборки стандартизированных щитов в пищевой и химической промышленности

Практические советы

• Перед монтажом проверьте соответствие ширины шины PE внутреннему профилю кронштейна - оптимально для стандартных шин 6–35 мм
• При использовании в агрессивных средах (например, на производствах с частыми мойками) дополнительно контролируйте целостность цинкового слоя
• Для удобства обслуживания располагайте кронштейн рядом с местом ввода заземляющих проводов - это снижает риск перегибов и повреждений
• Кронштейн для шины заземления 306947 от КЭAZ можно комбинировать с другими элементами серии OptiBox M для унификации сборки щитов
