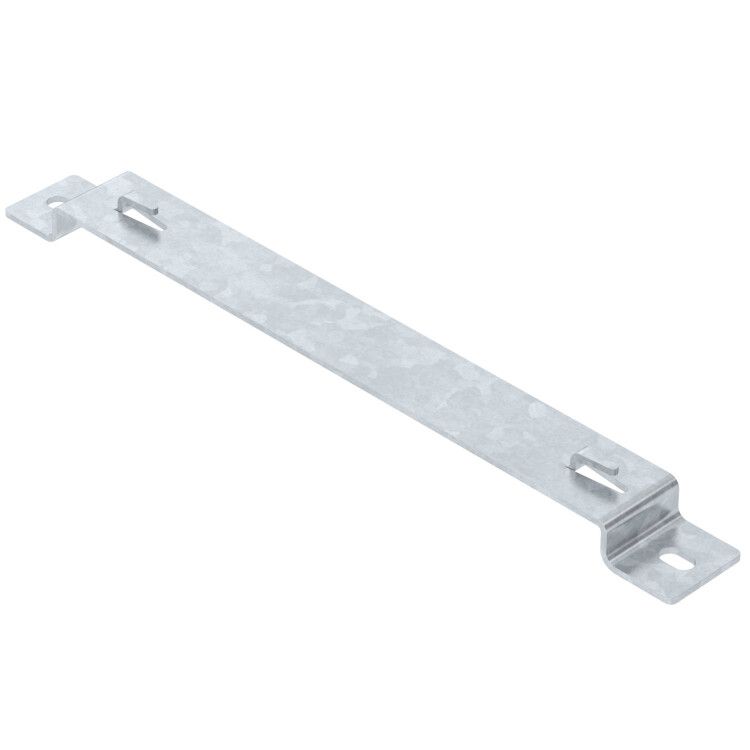

Кронштейн напольный/настенный 300мм (DBLG 20 300 FT) | 6015672 OBO Bettermann

Кронштейн напольный/настенный 300 мм горячий цинк OBO Bettermann артикул 6015672 - это надёжная дистанционная скоба для крепления проволочных лотков к стенам, потолкам или полу. Продукт создан для устойчивой фиксации кабельных систем в условиях повышенной влажности, агрессивной среды и механических нагрузок.

Назначение и область применения

Кронштейн напольный/настенный 300 мм горячий цинк предназначен для монтажа проволочных лотков шириной до 300 мм. Он обеспечивает жёсткую, долговечную фиксацию на вертикальных и горизонтальных поверхностях. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта, производства и логистики. Особенно эффективен там, где требуется исключить контакт металлического лотка с основанием - например, во влажных зонах, на бетонных полах или в местах с риском коррозии.

Технические характеристики

• Ширина лотка: 300 мм - соответствует стандартному шагу крепления проволочных лотков этой ширины;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже при длительном контакте с влагой и химическими веществами;
• Тип крепления: крюк с заплечиком и стопорным выступом - позволяет закрепить лоток без болтов, гаек и инструментов;
• Тип кронштейна: настенно-потолочный трапециевидный - обеспечивает равномерное распределение нагрузки и устойчивость к прогибу;
• Подходит для проволочного лотка: да - совместим с большинством моделей проволочных лотков, включая серию KTS от OBO Bettermann;
• Дополнительная информация: DBLG 20 300 FT - внутренний код продукта, указывающий на тип и размер.

Совместимость и монтаж

Кронштейн напольный/настенный 300 мм горячий цинк OBO Bettermann 6015672 совместим с проволочными лотками шириной 300 мм, имеющими стандартные перфорированные стороны. Монтаж выполняется в три этапа:

1. Закрепите кронштейн к поверхности (бетон, металл, дерево) с помощью анкеров или дюбелей - оптимальный шаг между точками крепления: 1–1,5 метра;
2. Установите проволочный лоток на крюк так, чтобы он плотно лег на заплечик;
3. Проверьте фиксацию - стопорный выступ предотвращает случайное соскальзывание лотка даже при вибрациях.

Не требует сверления лотка - экономит время и сохраняет целостность конструкции.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм EN 61537 и DIN VDE 0100 для кабельных систем. Горячее цинкование обеспечивает класс защиты Corrosion Resistance Class C4 (по ISO 9223) - подходит для помещений с высокой влажностью и агрессивной средой. Нет острых кромок, что снижает риск повреждения кабелей при установке.

Преимущества

• Высокая прочность: стальная конструкция выдерживает значительные весовые нагрузки без деформаций;
• Автоматическая фиксация: система “крюк + стопор” исключает необходимость в дополнительных крепёжных элементах;
• Долговечность: горячее цинкование гарантирует срок службы более 25 лет в промышленных условиях;
• Легкий монтаж: не нужны гайки, шайбы, отвертки - работа занимает меньше времени;
• Совместимость с системой KTS: легко интегрируется в уже существующие трассы OBO Bettermann.

Ограничения применения

• Не предназначена для крепления жестких кабельных каналов или пластиковых лотков - только для проволочных;
• Рекомендовано использовать только с лотками шириной 300 мм - другие размеры не обеспечивают надёжной фиксации;
• Не следует применять в условиях постоянного погружения в воду - хотя цинк защищён, длительное воздействие воды под давлением может вызвать эрозию;
• Не рекомендуется для монтажа на несущие конструкции с частыми ударными нагрузками (например, виброагрегаты без демпфирования).

Примеры использования

• Фиксация проволочного лотка в цехе по производству оборудования - лоток проходит над технологическим оборудованием, кронштейны установлены на стены;
• Прокладка кабелей в подвале торгового центра - кронштейны смонтированы на бетонный пол, лоток расположен выше уровня возможного затопления;
• Электроснабжение конвейерной линии - крепление на потолке, позволяющее освободить пространство у пола и минимизировать риск повреждения кабеля.

Практические советы

• Перед монтажом проверьте, что посадочный диаметр крюка соответствует толщине проволочного лотка - обычно 8–12 мм;
• При установке на бетон используйте анкерные болты M8–M10 - меньшие крепления могут не выдержать нагрузки;
• Если лоток длиннее 5 метров - увеличьте количество кронштейнов до одного на каждый 1,2 метра;
• При использовании в агрессивной среде (химзаводы, пищевые цеха) регулярно осматривайте места крепления - цинк устойчив, но при механическом повреждении может начаться коррозия;
• Артикул 6015672 - это оригинальный компонент системы KTS от OBO Bettermann - замена аналогами может нарушить совместимость и безопасность всей трассы.
