Кронштейн подвеса настенный усиленный 100 | PR08.3058 Промрукав Строитель

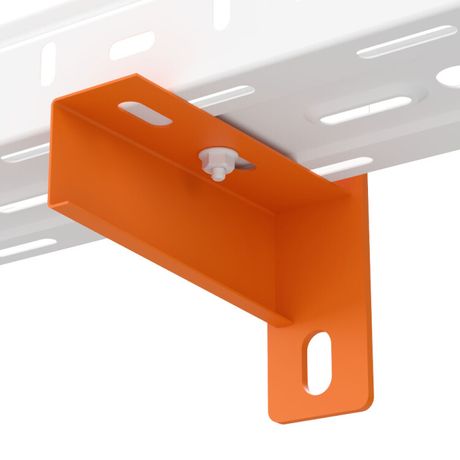

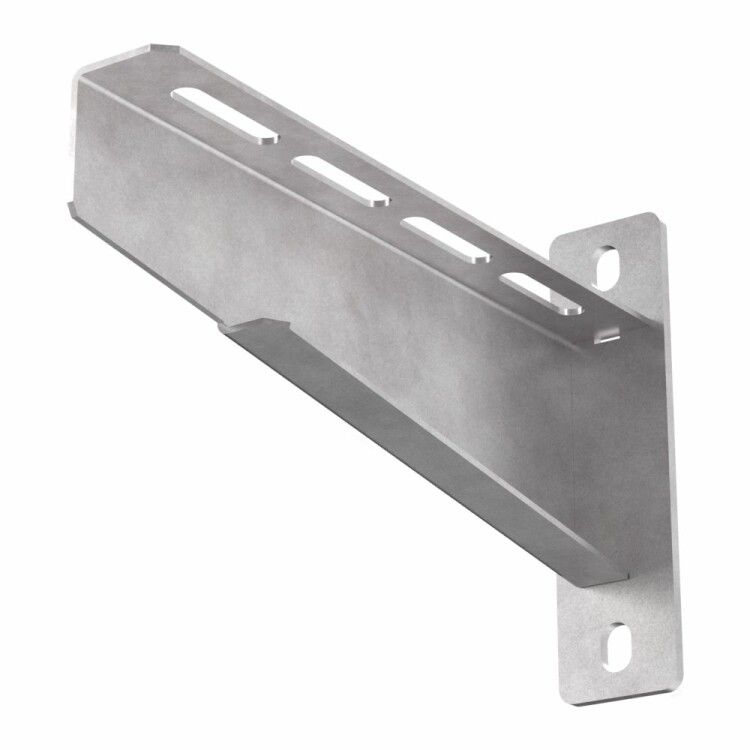

Кронштейн подвеса настенный усиленный 100 Промрукав, консоль настенная усиленная КНУ-100 - это надёжный несущий элемент для монтажа промышленных рукавов и кабельных лотков шириной до 100 мм. Изделие предназначено для фиксации на стенах в помещениях и под навесом, обеспечивает устойчивость к механическим нагрузкам и агрессивной среде благодаря гальваническому цинкованию.

Назначение и область применения

Кронштейн подвеса настенный усиленный 100 Промрукав используется для крепления кабельных лотков, промышленных рукавов и других кабельных систем к вертикальным поверхностям. Подходит для установки в производственных зонах, на объектах энергетики, транспорта, логистики и автоматизации. Конструкция позволяет формировать как горизонтальные, так и вертикальные трассы кабельных путей. Благодаря высокой прочности и огнестойкости, КНУ-100 применяется там, где важна безопасность и долговечность системы.

Технические характеристики

• Тип изделия: консоль настенная усиленная
• Ширина совмещаемого лотка: 100 мм
• Материал: сталь оцинкованная
• Покрытие: гальваническое цинковое (толщина 10–22 мкм)
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (эксплуатация при температуре от -80 C до +150 C)
• Крепление: непосредственно к стене через отверстия для крепёжа

Совместимость и монтаж

Кронштейн подвеса настенный усиленный 100 Промрукав совместим со всеми лотками и рукавами серии Промрукав шириной 100 мм. Для монтажа требуется предварительно просверлить отверстия в стене, зафиксировать анкеры или дюбеля, затем закрепить кронштейн болтами. Расстояние между точками крепления зависит от нагрузки - рекомендуется не более 1,5 метра при равномерном распределении веса. Монтаж возможен на бетон, кирпич, пеноблок и другие плотные основания. На гипсокартон или легкие перегородки крепление не допускается.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в условиях повышенной опасности. Гальваническое цинкование обеспечивает антикоррозийную защиту, а огнестойкость позволяет использовать КНУ-100 в местах с риском возгорания. Климатическое исполнение УХЛ2 гарантирует работу в условиях перепадов температур, включая холодные склады и нагреваемые производственные участки.

Преимущества

• Высокая несущая способность - выдерживает значительные массы кабельных систем
• Усиленная конструкция - минимизирует прогиб даже при максимальной нагрузке
• Долговечность - цинковое покрытие по технологии Сендзимира устойчиво к механическим повреждениям и химическим воздействиям
• Универсальность - один тип кронштейна подходит для вертикальных и горизонтальных трасс
• Совместимость с другими элементами серии Промрукав - легко интегрируется в готовые системы

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - несмотря на защиту, длительное воздействие осадков снижает срок службы
• Запрещён монтаж на слабых основаниях: гипсокартон, деревянные рейки, пустотелые плиты
• Не рассчитан на динамические нагрузки - например, вибрацию от работающих механизмов без дополнительной амортизации
• Температурный диапазон выше +150 C недопустим - материал теряет прочностные свойства

Примеры использования

• Фиксация кабельных лотков в цехах по сборке оборудования
• Подвеска промрукавов в распределительных пунктах и трансформаторных подстанциях
• Обустройство кабельных трасс в логистических комплексах и складских помещениях
• Монтаж проводки в теплицах, сушильных камерах и холодильных модулях

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 100 мм - использование с более широкими лотками нарушает устойчивость
• При установке нескольких кронштейнов подряд используйте уровень - отклонение свыше 2 мм/метр вызывает перекос всей трассы
• Для защиты от конденсата в сырых помещениях комбинируйте КНУ-100 с герметичными крышками лотков
• При необходимости удлинения трассы используйте переходники и соединители серии Промрукав - не пытайтесь гнуть сам кронштейн
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин замените деталь
