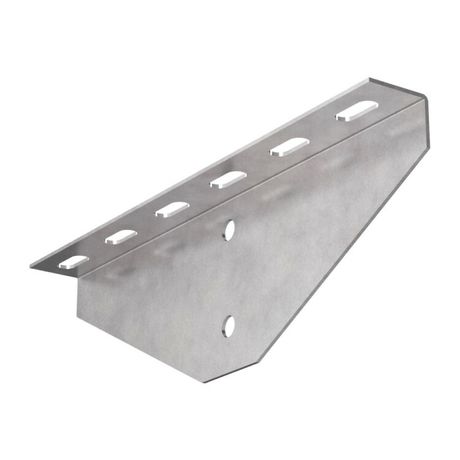

Кронштейн подвеса стоечный двусторонний 100 | PR08.5077 Промрукав Строитель

Кронштейн стоечный двусторонний 100 от бренда ПРОМРУКАВ (артикул pr08.5077) — это надёжный несущий элемент для крепления двух кабельных лотков шириной 100 мм на одной стойке. Он предназначен для организации параллельных трасс в помещениях и под навесом, обеспечивая устойчивость и долговечность за счёт оцинкованной стали.

Назначение и область применения

Кронштейн стоечный двусторонний 100 используется для одновременного крепления двух кабельных лотков одинаковой ширины — по 100 мм — на одной вертикальной стойке. Благодаря двусторонней конструкции он позволяет экономить пространство и уменьшает количество точек крепления. Подходит для прокладки силовых и слаботочных сетей в промышленных зданиях, на производствах, в тоннелях, на эстакадах и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Ширина лотка: 100 мм — совместим с лотками этой же ширины;
• Материал: сталь оцинкованная — прочная, устойчивая к механическим нагрузкам;
• Защитное покрытие: оцинковка горячим способом по технологии Сендзимира — равномерный слой цинка толщиной 10–22 мкм, обеспечивающий антикоррозийную защиту;
• Огнестойкость: да — выдерживает воздействие открытого пламени без потери несущей способности;
• Цвет: серый — соответствует стандартному цвету оцинкованной стали;
• Климатическое исполнение: УХЛ2 — допускает работу в закрытых помещениях и под навесом при температуре от -80 °C до +150 °C;
• Исполнение: консоль — жёсткая фиксация на стойке, без подвижных частей.

Совместимость и монтаж

Кронштейн стоечный двусторонний 100 монтируется исключительно на настенно-потолочные стойки, предназначенные для системы крепления лотков. Для установки требуется предварительно смонтированная стойка с подходящим крепёжным профилем. Кронштейн крепится болтовым соединением — необходимо использовать крепёж, совместимый с типом стойки. Обязательно проверьте соответствие габаритов посадочного места на стойке — кронштейн рассчитан на стандартные профили, используемые в системах ПРОМРУКАВ.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии, применяемым в промышленной электроустановке. Температурный диапазон (-80…+150 °C) позволяет использовать его в условиях экстремальных перепадов, включая холодильные камеры и нагреваемые участки. Защитное покрытие соответствует ГОСТ 14918 — оцинковка выполнена до формования металла, что гарантирует целостность защиты даже после резки и гибки.

Преимущества

• Экономия места — два лотка на одной стойке вместо двух отдельных кронштейнов;
• Высокая механическая прочность — стальная конструкция выдерживает значительные нагрузки от кабелей и проводов;
• Долговечность — оцинковка по Сендзимира обеспечивает защиту на десятки лет даже во влажной среде;
• Огнестойкость — повышает безопасность при аварийных ситуациях;
• Не требует дополнительной окраски — готов к использованию сразу после монтажа.

Ограничения применения

• Подходит только для лотков шириной 100 мм — несовместим с другими размерами;
• Не предназначен для наружной эксплуатации под открытым небом — климат УХЛ2 не включает постоянное воздействие осадков и прямого солнца;
• Требует наличия специализированной стойки — нельзя установить на обычные трубы или саморезы в стену;
• Не рекомендуется для использования в агрессивных химических средах — например, в кислотных цехах без дополнительной защиты.

Примеры использования

• На производстве: параллельные трассы для питания станков и управления автоматикой;
• В логистических комплексах: кабели конвейеров и датчиков на одной системе;
• В тепловых пунктах: силовые и сигнальные линии рядом, без перегрузки стоек;
• В холодильных камерах: устойчивость к низким температурам позволяет использовать без утепления.

Практические советы

• Перед монтажом убедитесь, что стойка имеет правильный профиль — кронштейн не универсальный, а привязан к конкретной системе ПРОМРУКАВ;
• При прокладке тяжёлых кабелей распределите нагрузку равномерно между обоими лотками — не перегружайте одну сторону;
• Проверяйте зазор между лотком и кронштейном — при сборке не должно быть перекосов, иначе возникнет риск деформации;
• Для длительной службы в местах с повышенной влажностью периодически осматривайте поверхность — хотя оцинковка устойчива, механические повреждения могут нарушить защиту.
