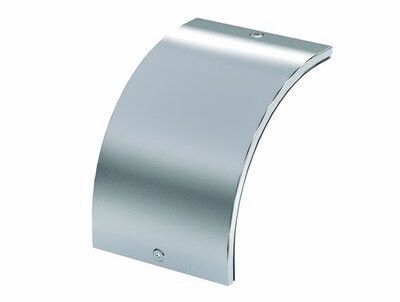

Крышка на угол CD-90 вертикальный внешний 90 градусов основание 300мм горячеоцинкованная - 38245HDZ ДКС

Крышка CD 90 на угол вертикальный внешний 90 градусов основание 300мм горячеоцинкованная - элемент защиты кабельных трасс в системе S5 Combitech от DKC. Предназначена для закрытия внешних вертикальных углов, обеспечивает герметичность и долговечность в сложных условиях эксплуатации.

Назначение и область применения

Крышка CD 90 на угол используется для перекрытия внешнего вертикального угла 90° в кабельных лотках системы S5 Combitech. Защищает кабели от механических повреждений, влаги, пыли и посторонних предметов. Применяется в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на объектах с агрессивной средой - например, на заводах, в насосных станциях, на элеваторах и в тоннелях.

Технические характеристики

• Угол поворота: 90° - идеально подходит для внешних вертикальных изгибов трассы
• Основание: 300 мм - ширина поверхности, которая перекрывает лоток
• Длина: 230 мм - соответствует стандартным модульным размерам системы S5 Combitech
• Материал: сталь оцинкованная с горячим цинкованием - обеспечивает высокую коррозионную стойкость
• Толщина материала: 0,6 мм - достаточна для жесткости, но сохраняет легкость монтажа
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech
• Климатическое исполнение: УХЛ(1,5) - допущено к использованию в умеренных и холодных климатических зонах с возможными колебаниями температур и влажности
• Защита: IP44 - защищает от брызг воды и твердых частиц размером более 1 мм
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Крышка CD 90 на угол вертикальный внешний 90 градусов основание 300мм горячеоцинкованная совместима исключительно с лотками системы S5 Combitech от DKC. Монтаж осуществляется без инструментов: защелкивающийся механизм фиксирует крышку на лотке одним движением. Шарнирное крепление позволяет легко открывать и закрывать крышку для обслуживания кабелей. Гармонично сочетается со всеми другими аксессуарами серии - переходниками, заглушками и прямыми крышками.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и защите от внешних воздействий. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивая срок службы до 20 лет в агрессивных средах. Сертифицировано для работы в условиях, где допускаются солевой туман, химические пары и постоянная влажность.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - вдвое дольше служит, чем окрашенная сталь
• Быстрый монтаж и демонтаж - защелки не требуют болтов или саморезов
• Поддержка степени защиты IP44 - предотвращает попадание влаги и пыли внутрь лотка
• Совместимость с целой системой S5 Combitech - все компоненты проектируются как единое решение
• Не требует периодического обслуживания - не нуждается в краске, смазке или антикоррозийной обработке

Ограничения применения

• Не предназначена для установки на перфорированные лотки - снижает эффективность защиты IP44
• Не подходит для монтажа в местах с постоянным погружением в воду - IP44 не гарантирует герметичность при длительном контакте с жидкостью
• Не применяется в условиях температур ниже -40C - материал теряет пластичность, риск растрескивания
• Только для внутренней и закрытой наружной прокладки - не предназначен для прямого солнечного излучения в течение всего дня

Примеры использования

• Закрытие угла между вертикальным и горизонтальным лотком в цехе металлургического предприятия
• Переход через стену в подвале с высокой влажностью - например, в теплосетях или канализационных насосных станциях
• Обустройство кабельной трассы в пищевом производстве, где требуется частая мойка оборудования
• Прокладка силовых кабелей в лотках на промплощадке с солевым туманом - поблизости от морского порта

Практические советы

• Проверьте перед монтажом, что лоток имеет ту же глубину и шаг крепления - иначе защелка не зафиксируется
• При работе в условиях сильной запыленности используйте крышку вместе с неперфорированными участками лотка - так вы получите максимальную защиту IP44
• Не используйте инструменты для принудительного открытия крышки - это может повредить защелки. Нажмите на край и потяните вверх мягко
• При замене старой крышки - выбирайте аналогичное исполнение: горячее цинкование. Электрохимическая защита не работает, если часть системы выполнена из обычной стали
• Артикул 38245hdz - единственный номер для заказа этой модели. Не путайте с другими крышками CD 90 - они имеют другую длину или тип угла
