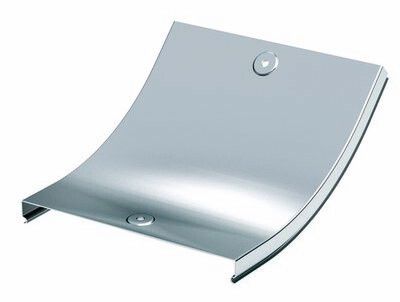

Крышка CS 45 на угол вертикальный внутренний градусов основание 300мм горячеоцинкованная - 38225HDZ ДКС

Крышка CS 45 на угол вертикальный внутренний 45 градусов основание 300мм горячеоцинкованная — элемент защиты кабельных трасс в системе S5 Combitech. Предназначена для закрывания внутренних угловых участков лотков, обеспечивает герметичность, долговечность и простоту обслуживания. Бренд DKC, артикул 38225hdz.

Назначение и область применения

Крышка CS 45 на угол используется для перекрытия вертикального внутреннего угла 45° в кабельных лотках системы S5 Combitech. Защищает кабели от пыли, влаги, механических повреждений и посторонних предметов. Применяется в помещениях с повышенной влажностью, на производствах, в промышленных зонах, на объектах с агрессивной средой — например, на пищевых предприятиях, в химических цехах, на открытых площадках.

Технические характеристики

• Угол поворота: 45° — позволяет плотно прилегать к внутреннему углу между двумя вертикальными стенками лотка
• Основание: 300 мм — соответствует ширине стандартных лотков S5 Combitech
• Длина: 167 мм — оптимальна для компактного монтажа на угловых переходах
• Материал: сталь оцинкованная с горячим цинкованием — защищает от коррозии даже при контакте с солевым туманом и влагой
• Толщина материала: 0,6 мм — достаточна для жесткости, но сохраняет легкость
• Тип крепления: защелка с шарниром — фиксируется одним движением, не требует инструментов
• Цвет: серый — совпадает с цветовой гаммой всей серии S5 Combitech
• Климатическое исполнение: УХЛ(1,5) — работает при температуре от −40°C до +40°C, допускает повышенную влажность
• Огнестойкость: да — материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения) — слой цинка толще, чем при электроосаждении, обеспечивает длительную защиту

Совместимость и монтаж

Крышка CS 45 совместима исключительно с лотками серии S5 Combitech. Монтаж выполняется без инструментов: достаточно совместить крепежные выступы с бортами лотка и защелкнуть крышку. Шарнирное крепление позволяет открывать и закрывать крышку многократно без потери герметичности. Для достижения степени защиты IP44 необходимо использовать вместе с уплотнительными пластинами (не входят в комплект, приобретаются отдельно).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению УХЛ(1,5). Горячее цинкование обеспечивает соответствие нормам corrosion resistance для промышленных условий. Соответствует общим требованиям к кабельным системам EN 61537 и ГОСТ Р 50571.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию — срок службы увеличен в 2–3 раза по сравнению с обычным цинком
• Простота установки и демонтажа — защелка с шарниром позволяет быстро получать доступ к кабелям для обслуживания
• Совместимость с уплотнителями — при использовании с уплотнительными пластинами достигается IP44, что важно для сырых и запыленных помещений
• Не требует сварки или болтов — снижает время монтажа и риск повреждения кабелей
• Экономия места — компактная форма идеально вписывается в углы без необходимости расширения трассы

Ограничения применения

• Не предназначена для внешних углов — применяется только для внутренних 45°
• Не подходит для лотков других серий — несовместима с S3, S7 или аналогами от других производителей
• Для IP44 требуется обязательное использование уплотнительных пластин — без них уровень защиты ниже
• Не рассчитана на постоянное погружение в воду — не подходит для подводных или затапливаемых зон
• Работает только в пределах климатического исполнения УХЛ(1,5) — при более низких температурах возможна хрупкость материала

Примеры использования

• Закрытие угла между двумя вертикальными секциями лотка в цехе по производству напитков — где есть частые мойки и пар
• Прокладка кабелей в подвале с высокой влажностью — крышка защищает провода от конденсата
• Кабельная трасса на промышленном объекте рядом с морским портом — защита от солевого тумана
• Обустройство кабельных путей в автоматизированной линии — быстрый доступ к кабелям при плановом обслуживании

Практические советы

• Перед монтажом проверьте, что лоток имеет правильную ширину 300 мм — иначе крышка не защелкнется
• Если нужна максимальная герметизация — всегда используйте уплотнительные пластины (например, модель UPL-S5)
• При замене старой крышки — не пытайтесь силой открыть защелку; сначала осмотрите, не забита ли она пылью или краской
• Для работы в агрессивной среде периодически проверяйте целостность цинкового покрытия — при повреждениях протирайте поверхность антикоррозийным спреем
• Артикул 38225hdz — это часть серии S5 Combitech HDZ. Храните документацию на всю систему — так проще подбирать совместимые элементы
