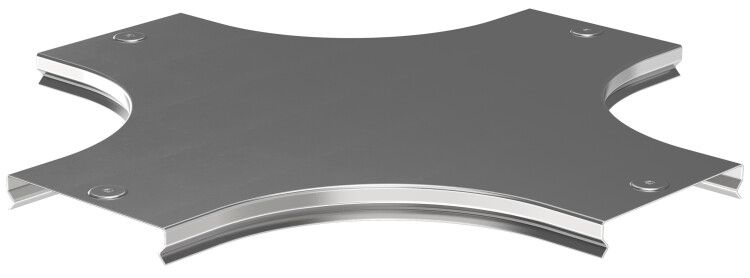

Крышка крестовины плавн. тип Г01 ESCA 400мм | CKR01D-0-400-08 IEK

Крышка крестовины плавный тип Г01 ESCA 400мм от IEK предназначена для закрытия доступа к кабельным трассам через крестовины, обеспечивая механическую защиту и сохраняя целостность системы. Артикул ckr01d-0-400-08 соответствует сериям ESCA и используется в промышленной и коммерческой автоматизации.

Назначение и область применения

Крышка крестовины плавный тип Г01 ESCA 400мм устанавливается поверх крестовины в кабельных каналах для предотвращения попадания сторонних предметов, пыли и влаги внутрь трассы. Применяется там, где требуется временный или постоянный доступ к кабелям - например, при обслуживании систем управления, силовой проводки или телекоммуникаций. Подходит для установки в помещениях и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Тип изделия: крышка для крестовины
• Размер: 400 мм - соответствует стандартному шагу крестовин в системах ESCA
• Материал: сталь толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка не менее 10 мкм
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри закрытых каналов
• Диапазон рабочих температур: от -50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в условиях умеренного, холодного и влажного климата
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка совместима исключительно с крестовинами типа Г01 серии ESCA с внешним габаритом 400×400 мм. Монтаж осуществляется путём плотного накладывания крышки сверху на крестовину - фиксация происходит за счет четырёх защелок по углам. Для надёжной работы важно, чтобы крестовина была правильно собрана и не имела деформаций. Нет необходимости в сверлении или использовании крепёжа - достаточно приложить крышку и нажать до щелчка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность комплектующих для кабельных систем. Оцинкование по методу Сендзимира гарантирует долговечную коррозионную стойкость. Крышка не является элементом электробезопасности - она не изолирует токоведущие части и не препятствует прикосновению к проводникам. Эксплуатация возможна только после завершения прокладки кабелей и проверки их изоляции.

Преимущества

• Высокая прочность благодаря стальной основе и оптимальной толщине 0,8 мм
• Долговечность покрытия - цинкование методом Сендзимира обеспечивает защиту даже при повреждении кромок
• Быстрая установка и снятие без инструментов - удобно при плановом осмотре или ремонте
• Устойчивость к перепадам температур - работает в суровых климатических зонах
• Совместимость со всей серией ESCA - позволяет использовать в единой системе без адаптеров

Ограничения применения

• Не предназначен для наружной установки без дополнительной герметизации - степень защиты IP00 не защищает от влаги и пыли
• Не следует применять в средах с высокой химической активностью (например, агрессивные пары, кислоты) - цинковое покрытие может разрушаться
• Не заменяет защитные коробки или люки с более высокой степенью защиты - для помещений с повышенной запылённостью требуются решения с IP54+
• Не рассчитана на нагрузки выше веса человека - нельзя наступать или нагружать объектами массой более 10 кг

Примеры использования

• Закрытие крестовины в распределительном шкафу на производстве
• Финишная пломбировка точки доступа в кабельной трассе на складском комплексе
• Использование в системах автоматизации станков, где требуется частый доступ к кабелям
• Монтаж в теплицах, холодильных камерах и других объектах с контролируемым микроклиматом

Практические советы

• Перед установкой убедитесь, что крестовина полностью собрана и все ответвления кабелей выведены - крышка не снимается во время работы
• Проверьте, что края крестовины не имеют острых заусенцев - они могут повредить изоляцию кабелей при закрывании крышки
• При длительной эксплуатации в местах с высокой влажностью рекомендуется периодически осматривать состояние цинкового покрытия
• Для многократного открывания используйте только руками - не применяйте отвертки или другие инструменты для поддевания защелок
• Артикул ckr01d-0-400-08 - единственная подходящая крышка для крестовин 400 мм серии ESCA; аналоги других производителей могут не совпадать по форме и размеру защелок
