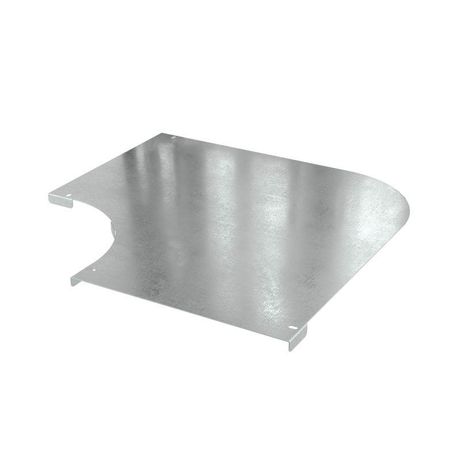

Крышка на угол CPO 90 горизонтальный 90° 35х200, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - SKDS200K ДКС

Крышка на угол CPO 90 горизонтальный 90° 35х200 от DKC (ДКС) с артикулом skds200k предназначена для защиты кабелей в угловых участках кабельных систем, обеспечивая механическую безопасность и долговечность при использовании в промышленной среде.

Назначение и область применения

Крышка на угол CPO 90 горизонтальный 90° 35х200 используется для закрывания верхней части углового перехода в кабельных лотках - кабельных, проволочных или лестничных. Она защищает кабели от пыли, брызг, случайного контакта и механических повреждений. Применяется в помещениях и на открытых площадках, где требуется надёжная герметизация и соответствие требованиям пожарной безопасности.

Технические характеристики

• Угол поворота: 90° - позволяет формировать правильный угловой переход между горизонтальными участками системы
• Размеры: ширина 200 мм, высота 35 мм - совпадает с габаритами стандартных углов CPO 90
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает повышенную коррозионную стойкость
• Покрытие: оцинковано по методу Сендзимира - равномерное цинковое покрытие толщиной до 20–40 мкм, устойчивое к механическому воздействию
• Огнестойкость: да - соответствует нормам пожарной безопасности, не распространяет пламя
• Цвет: серый - унифицированный цвет для интеграции в систему S5 Combitech
• Тип крепления: привинчивание - фиксация с помощью болтов и гаек, входящих в комплект
• Совместимость: кабельные, проволочные, лестничные лотки - работает с основными типами кабельных систем

Совместимость и монтаж

Крышка на угол CPO 90 горизонтальный 90° 35х200 рассчитана исключительно на установку на угловые аксессуары того же типа и размера - именно CPO 90 с шириной 200 мм и высотой 35 мм. Монтаж выполняется через предустановленные резьбовые заклёпки на корпусе угла. Комплект содержит все необходимые метизы: болты, гайки и шайбы. Убедитесь, что поверхность угла чистая и не деформирована перед установкой. Не используйте с другими моделями углов - даже при совпадении угла 90°, отличие в глубине или ширине приведёт к неплотному прилеганию.

Безопасность и стандарты

Изделие выполнено из стали с огнестойкостью, что соответствует требованиям ГОСТ Р 50571 и НПБ 248. Цинковое покрытие по методу Сендзимира гарантирует длительную защиту от коррозии в условиях повышенной влажности и агрессивной среды. Серия S5 Combitech прошла испытания на механическую прочность и термостойкость в соответствии с европейскими стандартами IEC 61537.

Преимущества

• Полностью готов к монтажу - всё крепление уже в комплекте, не требует доп purchases
• Высокая стойкость к коррозии благодаря методу Сендзимира - срок службы увеличен на 30–50% по сравнению с обычным цинком
• Огнестойкость снижает риск возгорания в случае аварии
• Серый цвет и единый дизайн с серией S5 Combitech обеспечивают эстетичный вид всей системы
• Лёгкий вес и жёсткая конструкция позволяют легко переносить и устанавливать без усилий

Ограничения применения

• Не предназначен для вертикальных углов - только для горизонтальных поворотов 90°
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя оцинковка устойчива, она не заменяет IP-защиту
• Не совместима с лотками других производителей, если они имеют другую геометрию крепления
• Запрещается применять в местах с частыми ударными нагрузками выше 10 Дж - возможна деформация кромок

Примеры использования

• Защита кабелей на угловом переходе между двумя горизонтальными лотками на заводе
• Формирование безопасного маршрута кабелей в распределительном щите с изменением направления
• Монтаж в пищевой промышленности - где важны чистота, огнестойкость и легкость очистки
• Использование на объектах с высокой влажностью: насосные станции, холодильные камеры

Практические советы

• Перед монтажом проверьте, чтобы резьбовые заклёпки на угле были целыми - повреждённые требуют замены самого угла
• Не затягивайте крепёж слишком сильно - это может вызвать трещины в оцинкованном слое
• Если система эксплуатируется в агрессивной среде (например, химические производства), периодически осматривайте края крышки на предмет начала коррозии
• При необходимости замены - можно демонтировать одну крышку без снятия всего участка лотка
• Артикул skds200k всегда указывает на точное соответствие размеру 35×200 мм - не путайте с аналогами других размеров
