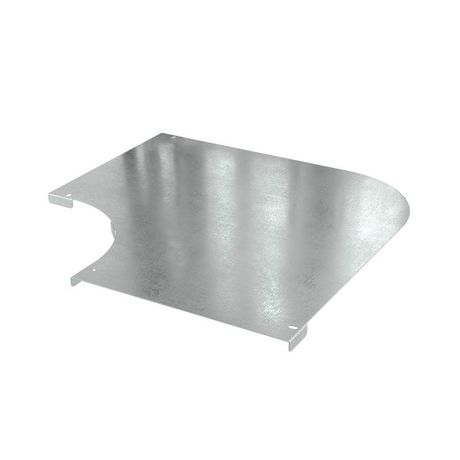

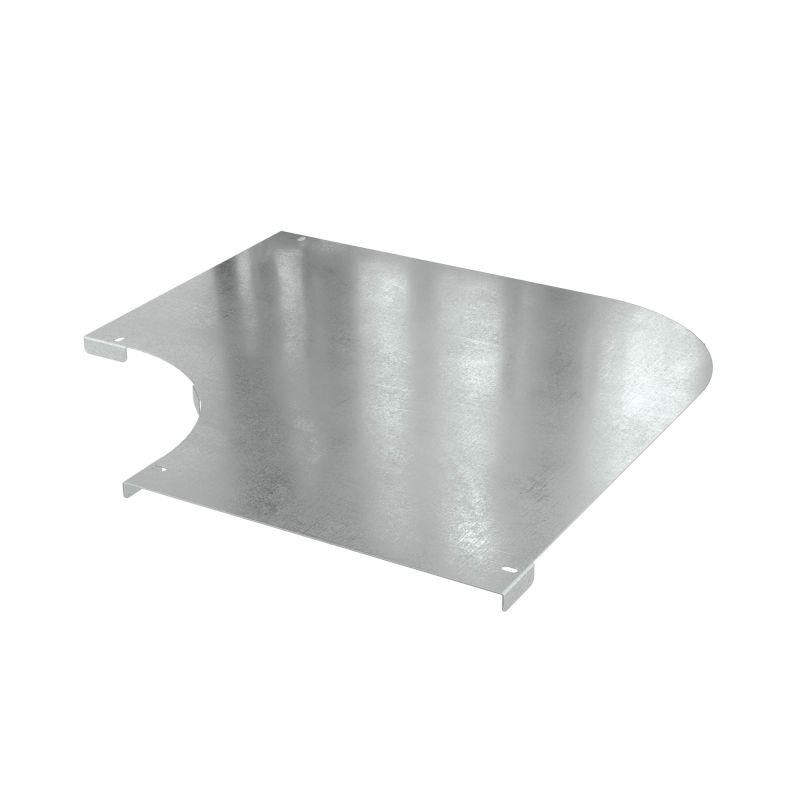

Крышка на угол CPO 90 горизонтальный 90° 35х50, в комплекте с крепежными элементами и соединительными пластинами, необходимыми длямонтажа | SKDS050K ДКС

Крышка на угол горизонтальный 90 градусов 35х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул skds050k, предназначена для защиты кабелей в угловых участках универсальных кабельных лотков. Она обеспечивает герметичное перекрытие и сохраняет целостность проводки в условиях повышенной механической нагрузки и влаги.

Назначение и область применения

Эта крышка используется для закрывания верхней части горизонтального угла 90° в системах кабельных лотков. Защищает кабели от пыли, брызг воды, случайных ударов и постороннего доступа. Применяется в промышленных объектах: цехах, распределительных пунктах, автоматизированных линиях, где используются лотки серии S5 Combitech от DKC.

Технические характеристики

• Угол поворота: 90° - позволяет переходить между горизонтальными направлениями лотка;
• Размеры: 35×50 мм - соответствует внутренним габаритам лотка S5 Combitech;
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную коррозионную стойкость;
• Тип покрытия: оцинкованное - защищает от ржавчины даже при контакте с влагой;
• Тип крепления: привинчивание - фиксируется болтами, входящими в комплект;
• Огнестойкость: да - выдерживает температурные нагрузки без распространения пламени;
• Цвет: серый - совпадает с цветовой гаммой лотков серии S5 Combitech;
• Тип кабельного лотка: универсальный - совместим с большинством профилей шириной до 50 мм и высотой до 35 мм.

Совместимость и монтаж

Крышка рассчитана исключительно на установку на угловые переходники типа CPO 90° с размерами 35×50 мм. Монтаж выполняется через заранее установленные резьбовые заклёпки на корпусе угла. Комплект содержит все необходимые метизы - достаточно приложить крышку и затянуть болты. Не требует сверления или доработки поверхности. Убедитесь, что угол имеет ту же толщину стенки, что и оригинальный лоток S5 Combitech - иначе возможна плохая посадка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Огнестойкость подтверждена испытаниями на воспламеняемость материалов. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Соответствует нормам ГОСТ Р 50571 и IEC 61439 для кабельных систем.

Преимущества

• Не требует дополнительных инструментов - всё в комплекте;
• Высокая прочность благодаря стали и оцинковке - выдерживает давление и удары;
• Легко заменить при ремонте - демонтаж без повреждения основного лотка;
• Сохраняет эстетику системы - цвет и форма идеально сочетаются с другими элементами S5 Combitech;
• Защита от внешних факторов продлевает срок службы кабелей.

Ограничения применения

• Подходит только для горизонтальных углов 90° с размерами 35×50 мм - не применяется для вертикальных поворотов или других размеров;
• Не предназначен для открытых площадок без защиты от прямого солнца и осадков - хотя оцинковка устойчива, длительное воздействие агрессивной среды снижает срок службы;
• Не рекомендуется использовать там, где требуется частая разборка - многократные затяжки болтов могут повредить резьбу заклёпок;
• Не совместим с лотками других серий, кроме S5 Combitech, если они имеют отличные габариты или тип крепления.

Примеры использования

• Закрытие угла в лотке на производстве, где кабели меняют направление от потолочного трассирования к стеновому;
• Формирование безопасного маршрута для силовых кабелей возле станков с ЧПУ;
• Переход между двумя секциями лотка в распределительном щите;
• Обустройство кабельных путей в пищевой промышленности - оцинкованная сталь легко моется и не подвержена коррозии от влаги.

Практические советы

• Перед монтажом проверьте, чтобы внутри угла не было острых кромок - они могут повредить изоляцию кабелей;
• Затягивайте болты равномерно, не допуская перекоса крышки - это предотвращает зазоры и деформацию;
• Если система работает в агрессивной среде (например, химический цех), дополнительно смажьте места крепления антикоррозийным составом;
• При замене старой крышки - используйте новые болты из комплекта; старые могут быть изношены или иметь поврежденную резьбу;
• Артикул skds050k всегда заказывайте вместе с углом CPO 90° того же производителя - DKC гарантирует точное соответствие геометрии и крепежа.
