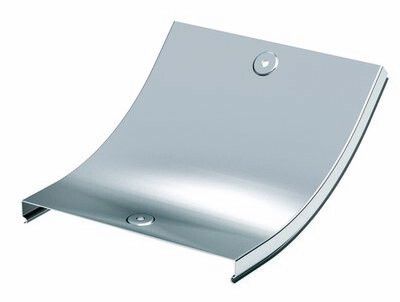

Крышка CS 45 на угол вертикальный внутр. град. осн.150 | 38223 DKC ДКС

Крышка CS 45 на угол вертикальный внутренний основание 150 от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для защиты кабельных трасс в местах соединения вертикальных каналов под углом 45°. Артикул 38223 обеспечивает герметичность, легкий доступ к кабелям и совместимость с оцинкованными лотками.

Назначение и область применения

Крышка CS 45 на угол вертикальный внутренний основание 150 используется для закрытия внутренних вертикальных угловых соединений в системе лотков S5 Combitech. Предназначена для защиты кабелей от пыли, влаги, механических повреждений и постороннего мусора. Применяется в помещениях с повышенной влажностью, на производствах, в офисных зданиях, телекоммуникационных шкафах и на объектах с жесткими требованиями к безопасности кабельных трасс.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для перехода между вертикальными участками лотков
• Основание: 150 мм - соответствует ширине стандартного лотка S5 Combitech
• Длина: 167 мм - обеспечивает плотное перекрытие угла
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, долговечное антикоррозийное покрытие
• Толщина материала: 0,6 мм - достаточна для жесткости, но сохраняет легкость
• Тип крепления: защелкивание - быстрый монтаж без инструментов
• Шарнирное крепление: да - позволяет открывать крышку без демонтажа всего модуля
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Цвет: серый - стандартизирован для единообразия системы S5 Combitech
• Степень защиты: IP44 - защита от брызг воды и частиц размером более 1 мм

Совместимость и монтаж

Крышка CS 45 на угол вертикальный внутренний основание 150 совместима исключительно с лотками системы S5 Combitech. Монтаж выполняется путём защелкивания на подготовленный угол. Шарнирное крепление позволяет открывать крышку одной рукой - достаточно потянуть её за край, и она откроется на петле. После обслуживания кабелей крышка легко фиксируется обратно. Не требует сверления, болтов или других крепежей. Подтверждённая совместимость с другими компонентами S5 Combitech гарантирует точное соответствие геометрии и нагрузочных характеристик.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и выполнено из материалов, не поддерживающих горение. Защита IP44 обеспечивает безопасность при случайном контакте с брызгами воды. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях средней влажности и умеренных температур. Производство по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, что гарантирует качество цинкового слоя.

Преимущества

• Быстрая установка и снятие благодаря механизму защелкивания
• Шарнирное крепление снижает риск потери крышки при обслуживании
• Высокая стойкость к коррозии благодаря непрерывному холодному цинкованию
• Герметичность и защита IP44 предотвращают попадание влаги и пыли
• Единая система S5 Combitech - все элементы взаимозаменяемы и точно подходят друг к другу
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначен для наружной установки - не рассчитана на прямое воздействие дождя, снега или солнца
• Не совместима с лотками других систем - даже аналогичной ширины, если они не из серии S5 Combitech
• Не следует использовать в средах с постоянным погружением в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Толщина 0,6 мм делает изделие чувствительным к сильным ударным нагрузкам - не применяйте там, где возможны механические повреждения от оборудования

Примеры использования

• Закрытие внутреннего угла между двумя вертикальными лотками в серверной комнате
• Формирование кабельной трассы в распределительном щите с изменением направления на 45°
• Прокладка силовых кабелей в производственном цеху с высокой запылённостью
• Обустройство кабельных каналов в медицинских учреждениях, где важна чистота и легкость дезинфекции

Практические советы

• Перед монтажом проверьте, что лотки установлены строго по уровню - иначе крышка не будет плотно защелкиваться
• При частом обслуживании кабелей используйте шарнирное крепление как преимущество - не вынимайте крышку полностью, просто отведите её в сторону
• Не используйте силовые инструменты для фиксации - защелкивающий механизм рассчитан на ручное усилие
• При замене старых крышек - выбирайте именно артикул 38223, так как другие модели имеют отличную геометрию
• Проверяйте целостность цинкового покрытия после транспортировки - мелкие царапины не влияют на срок службы, но глубокие повреждения требуют замены
