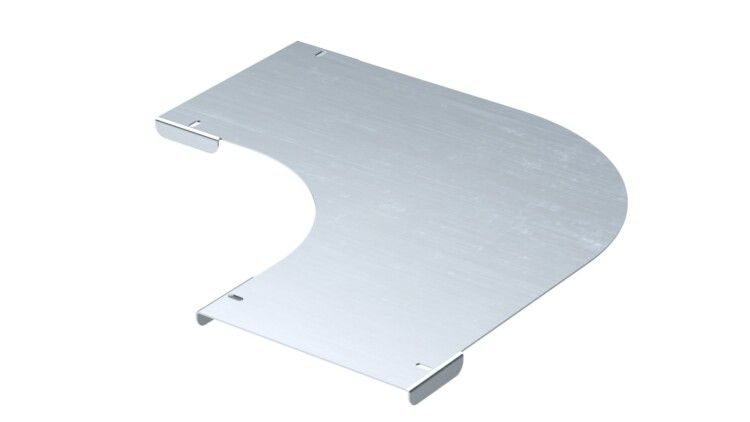

Крышка на угол горизонтальный 90 градусов 300, 2,0 мм, горячий цинк, в комплекте с крепежными элементами необходимыми для монтажа, монтажа - SKDH300KHDZ ДКС

Крышка на угол горизонтальный 90 градусов 300, 2,0 мм, горячий цинк, в комплекте с крепежными элементами - это защитный элемент для кабельных трасс, предназначенный для закрывания горизонтальных поворотов под углом 90° в системе S5 Combitech бренда DKC. Артикул skdh300khdz обеспечивает долговечную защиту проводов и кабелей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов 300 используется для защиты кабельных каналов там, где происходит изменение направления трассы под прямым углом. Применяется исключительно совместно с угловыми элементами серии S5 Combitech с шириной основания 300 мм. Подходит для установки внутри помещений и в защищённых зонах на объектах промышленного, коммерческого и жилищного назначения - например, на заводах, в распределительных щитах, серверных помещениях, торговых центрах.

Технические характеристики

• Форма: Горизонтальный поворот 90° - позволяет менять направление кабельной трассы в одной плоскости без перегибов.
• Размер основания: 300 мм - соответствует ширине профиля системы S5 Combitech.
• Толщина материала: 2,0 мм - обеспечивает достаточную жесткость для предотвращения деформаций при монтаже и эксплуатации.
• Материал: Ста́ль оцинко́ванная - высокая прочность и устойчивость к коррозии.
• Покрытие: Горячий цинк - слой цинка толщиной более 45 мкм, обеспечивающий длительную защиту даже при контакте с влагой и химически активной средой.
• Цвет: Серый - единый цветовой ряд с другими элементами серии S5 Combitech.
• Тип крепления: Привинчивание - фиксируется саморезами через специальные отверстия.
• Шарнирное крепление: Да - крышка легко открывается и закрывается без демонтажа всей системы, что упрощает обслуживание и проверку кабелей.

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов 300 совместима **только** с угловыми переходниками серии S5 Combitech шириной 300 мм. Установка выполняется следующим образом:

• Закрепите крышку на уже установленном угловом элементе с помощью входящих в комплект саморезов.
• Не используйте другие типы крепежа - они могут повредить покрытие или не обеспечить герметичность шва.
• Перед монтажом убедитесь, что внутренний объем канала свободен от изгибов кабеля, которые могут препятствовать плотному закрытию крышки.
• Шарнирный механизм позволяет открывать крышку до 180° - удобно для осмотра и замены кабелей без снятия всего модуля.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для электроустановок. Покрытие «горячий цинк» соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4 по ISO 12944. Напряжение и ток через крышку не передаются - она является исключительно механическим защитным элементом.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен на 15–20 лет по сравнению с обычной окраской.
• Шарнирное крепление снижает время доступа к кабелям при необходимости ремонта или диагностики.
• Чёткая совместимость с сериями S5 Combitech гарантирует точное соответствие всех размеров и форм.
• Комплектация крепежом экономит время на подготовку материалов при монтаже.
• Жесткий корпус толщиной 2,0 мм выдерживает случайные удары и давление при соседнем оборудовании.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямых осадков - хотя покрытие устойчиво к влаге, открытый монтаж требует наличия кровли или кожуха.
• Не допускается применение с углами других серий или с шириной основания отличной от 300 мм - возможна потеря герметичности и механической устойчивости.
• Не рассчитана на нагрузки выше 50 кг/м² - не следует использовать как опору для оборудования или трубопроводов.
• Не рекомендовано использование в агрессивных химических средах (например, в кислотных производствах) - цинк может подвергнуться быстрому разрушению.

Примеры использования

• Защита силовых кабелей на участках изменения направления трассы между этажами в многоэтажном офисном здании.
• Обустройство кабельных путей в производственных цехах с частыми мойками - устойчивость к влаге и моющим средствам.
• Монтаж в распределительных пунктах, где требуется регулярный доступ к кабелям для тестирования и переупаковки.
• Подключение автоматизации на конвейерах - когда кабели меняют направление вокруг механизма под углом 90°.

Практические советы

• Выбирая эту крышку, всегда сверьте её с моделью базового углового элемента - он должен иметь точно такие же размеры (300 мм) и принадлежать серии S5 Combitech.
• При использовании в местах с большим количеством пыли - периодически протирайте поверхность крышки, чтобы сохранить целостность цинкового слоя.
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию тонкого металла и нарушить работу шарнира.
• Если вам нужна крышка для вертикального поворота - выбирайте другую модель; эта - только для горизонтальной плоскости.
• Артикул skdh300khdz можно заказать в комплекте с аналогичными прямыми крышками и углами - так легче собирать всю трассу единой системой.
