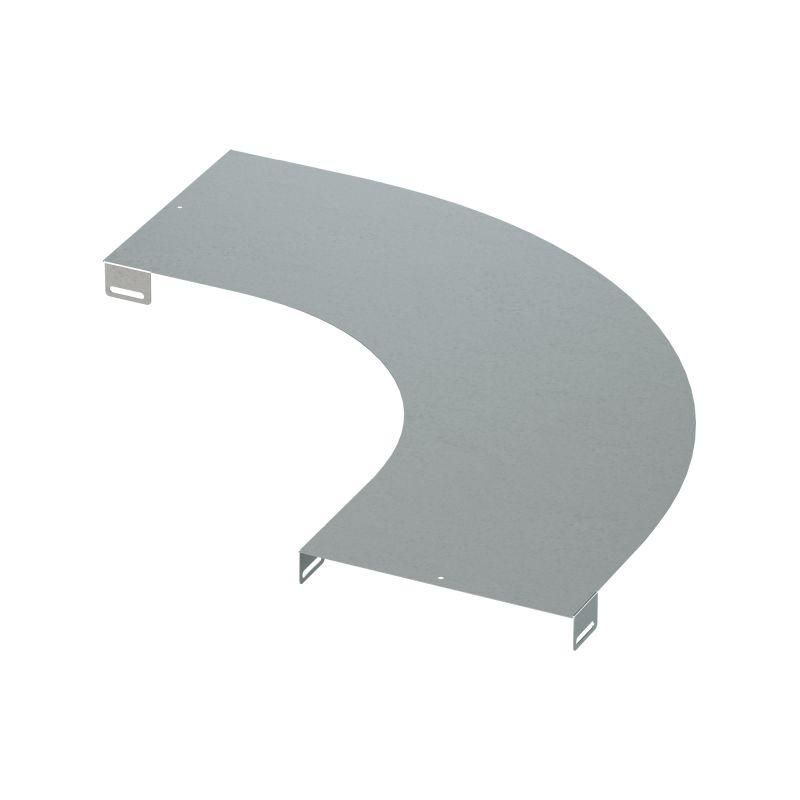

Крышка на угол горизонтальный 90 градусов, осн.200, R=300мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0023K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0023k) обеспечивает механическую и environmentalную защиту кабелей в местах поворота лестничного кабельного лотка. Выполнена из оцинкованной стали, совместима с системой L5 Combitech.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0023k) используется для закрывания внешнего угла кабельного лотка лестничного типа с радиусом скругления 300 мм и шириной основания 200 мм. Защищает кабели от попадания пыли, влаги, механических повреждений и сторонних предметов. Применяется в промышленных помещениях, на производствах, в энергообъектах и объектах с высокой проходимостью.

Технические характеристики

• Материал: сталь, оцинкованная горячим способом по методу Сендзимира - обеспечивает долговечную corrosion-resistant защиту даже в агрессивных условиях;
• Угол изгиба: 90° - идеально подходит для горизонтальных поворотов лотка;
• Ширина основания: 200 мм - точно соответствует стандартным лоткам L5 Combitech;
• Радиус скругления: 300 мм - оптимальный для плавного перехода кабелей без перегибов;
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы DKC;
• Тип крепления: привинчивание - надежное фиксирование болтами без сварки;
• В комплекте: крепежные элементы CM030508, CM100500 и соединительная пластина 37501 - все необходимые детали для установки.

Совместимость и монтаж

Крышка на угол DKC (арт. lk0023k) совместима исключительно с лестничными кабельными лотками серии L5 Combitech шириной 200 мм и радиусом 300 мм. Установка выполняется путём привинчивания через предустановленные отверстия с использованием входящих в комплект крепёжных элементов. Соединительные пластины обеспечивают герметичный и жёсткий контакт между крышкой и участком лотка. Монтаж возможен как до, так и после прокладки кабелей - благодаря открытому дизайну доступ к проводникам сохраняется.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к защите кабельных систем в промышленной среде. Горячее цинкование по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости (ГОСТ 14918). Отсутствие острых кромок снижает риск травматизма при обслуживании.

Преимущества

• Полностью готов к монтажу - всё крепление уже в комплекте, не требует доп purchases;
• Высокая прочность материала - выдерживает нагрузки при случайном контакте с оборудованием;
• Запатентованная система крепления DKC - обеспечивает быстрый и точный монтаж без люфтов;
• Сохраняет целостность тракта кабелей - предотвращает запутывание, сплющивание и перегрев;
• Не требует специального оборудования - достаточно обычного шуруповёрта и набора ключей.

Ограничения применения

• Не для вертикальных углов - только для горизонтальных поворотов 90°;
• Не подходит для лотков других серий или ширин - отличается от моделей с радиусом 150/200/400 мм;
• Не предназначен для помещений с постоянным погружением в жидкость - хотя оцинковка устойчива, длительный контакт с водой не рекомендован;
• Не заменяет внутренние крышки - служит только для внешней защиты угла.

Примеры использования

• На заводах - защита силовых кабелей вдоль конвейерных линий с поворотами;
• В распределительных пунктах - оформление выходов кабелей из лотка под 90° к стене;
• На объектах ЖКХ - маскировка и защита кабелей связи в технических коридорах;
• В логистических комплексах - обеспечение безопасного маршрута кабелей вокруг колонн и оборудования.

Практические советы

• Перед монтажом проверьте, что радиус вашего лотка именно 300 мм - использование с другим радиусом вызывает зазоры и потерю защиты;
• При сборке используйте только комплектный крепёж - другие болты могут иметь неверную длину или шаг резьбы;
• При необходимости можно комбинировать эту крышку с прямыми крышками того же типа - образуется цельный контур защиты;
• Обязательно затяните крепления равномерно - перекосы могут деформировать форму и нарушить плотность прилегания;
• Элементы серии L5 Combitech легко заменяемы - при ремонте просто открутите старую крышку и установите новую lk0023k.
