Крышка на угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельная в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LKO0163KZL ДКС

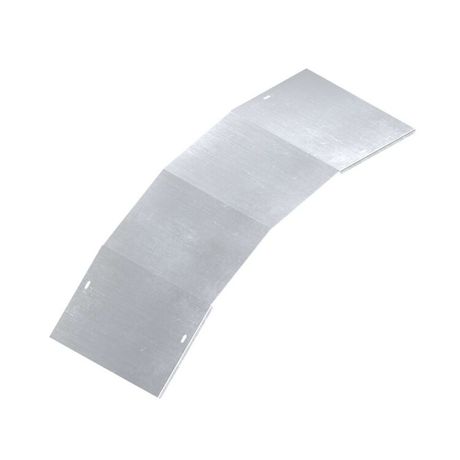

Крышка на угол вертикальный внешний 45 градусов, 100х300 R600, цинк-ламельная от DKC (ДКС), артикул lko0163kzl, предназначена для завершения и защиты кабельной трассы на внешнем угловом переходе. Она обеспечивает герметичное перекрытие лотка с бортом 100 мм и шириной 300 мм, сохраняя целостность проводов в сложных условиях монтажа.

Назначение и область применения

Этот элемент используется для закрытия внешнего угла кабельного лотка под углом 45°, где трасса меняет направление. Крышка защищает кабели от пыли, влаги, случайных ударов и механических нагрузок. Подходит для установки в помещениях и на открытых участках - например, в промышленных зонах, на эстакадах, в системах автоматизации, на конвейерах и в распределительных щитовых.

Технические характеристики

• Угол поворота: 45°
• Радиус изгиба: R = 600 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 300 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с фактурной поверхностью
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов
• Комплектация: соединительные пластины и крепежные элементы

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими те же габариты: 100×300 мм. Монтаж выполняется путём защелкивания на край лотка - фиксация происходит за счёт жестких замков. Соединительные пластины позволяют стыковать несколько крышек между собой, образуя непрерывную трассу. Для точного соединения важно соблюдать одинаковый радиус изгиба R600. Установка возможна как до, так и после прокладки кабелей - благодаря свободному доступу через защелки можно временно открывать крышку для обслуживания.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в агрессивных средах по сравнению с обычным цинком
• Фиксация защелкой исключает необходимость сверления или болтовых соединений
• Комплект с крепежом снижает риск потери деталей при монтаже
• Жесткая конструкция из стали 1 мм выдерживает давление и случайные нагрузки
• Серый цвет маскирует следы окисления и соответствует стандартной цветовой гамме лотков DKC

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендуется применять на внутренних углах - форма рассчитана только на внешние повороты
• Подходит только для лотков с бортом 100 мм и шириной 300 мм; несовместима с другими размерами
• Запрещено использовать в местах с частыми взрывоопасными выбросами - материал не является взрывозащищённым

Примеры использования

• Переход кабельной трассы на промышленном конвейере с изменением направления на 45°
• Завершение лотка в шахте лифта или на этажном распределительном щите
• Обводка трубопровода или оборудования в машинном зале
• Прокладка силовых кабелей в производственных корпусах с повышенной запылённостью

Практические советы

• Перед монтажом проверьте, что радиус изгиба лотка точно соответствует R600 - отклонение даже на 50 мм может нарушить плотность соединения
• Используйте все комплектные соединительные пластины - они обеспечивают равномерное распределение нагрузки и предотвращают прогиб
• При необходимости замены кабелей просто отщелкните крышку - она легко открывается и снова фиксируется
• Для длительной эксплуатации в сыром воздухе периодически осматривайте места стыков - хотя покрытие устойчиво, механические повреждения могут оголить сталь
• Артикул lko0163kzl - это часть системы L5 Combitech; для единообразия используйте другие элементы этой же серии
