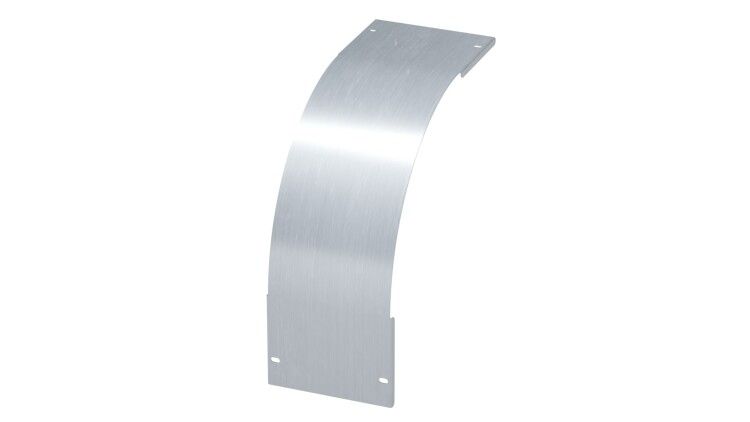

Крышка на угол вертикальный внешний 90 градусов 100х200, 1,2 мм, горячий цинк, в комплекте с крепежными элементами необходимыми длямонтажа - SKON1020KHDZ ДКС

Крышка на угол вертикальный внешний 90 градусов 100х200 от DKC (ДКС), артикул skon1020khdz, предназначена для защиты кабельных трасс в местах изменения направления лотковой системы S5 Combitech. Изделие выполнено из стали с горячим цинком, что гарантирует долгую службу даже в агрессивных средах.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов 100х200 используется для закрывания внешних угловых переходов в системах кабельных лотков S5 Combitech. Она защищает провода и кабели от механических повреждений, пыли, влаги и посторонних предметов. Применяется в помещениях и на открытых участках - например, в промышленных зонах, серверных, трансформаторных подстанциях, на элеваторах и конвейерах.

Технические характеристики

• Форма: вертикальный внешний угол 90°
• Размеры: 100 мм (высота борта) × 200 мм (ширина основания)
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - повышенная коррозионная стойкость
• Цвет: серый
• Тип крепления: привинчивание через предварительно подготовленные отверстия
• Шарнирное крепление: да - позволяет легко открывать крышку для обслуживания
• Огнестойкость: соответствует требованиям - не распространяет пламя

Совместимость и монтаж

Крышка совместима исключительно с лотками серии S5 Combitech, имеющими высоту борта 100 мм и ширину основания 200 мм. Установка выполняется с помощью входящих в комплект соединительных пластин и саморезов. Шарнирное крепление позволяет фиксировать крышку в открытом положении во время работ с кабелями. Монтаж требует доступа к внутренней стороне лотка - крышка крепится сверху и фиксируется болтами снизу.

Безопасность и стандарты

Изделие имеет огнестойкое исполнение и не способно поддерживать горение. Соответствует нормам безопасности для электроустановок в промышленном применении. Горячее цинкование обеспечивает соответствие требованиям к защите от коррозии в соответствии с ГОСТ 14918.

Преимущества

• Высокая прочность благодаря толщине металла 1,2 мм
• Защита от коррозии - покрытие горячим цинком выдерживает влажную и химически активную среду
• Легкий доступ к кабелям - шарнирное крепление позволяет открывать крышку без демонтажа
• Полный комплект крепежа в наличии - не требуется доп purchases
• Совместимость с целой серией S5 Combitech - единая система сборки

Ограничения применения

• Не для внутренних углов - только для внешних 90°
• Подходит только для лотков S5 Combitech с точным размером 100×200 мм; не заменить аналогичными изделиями других серий
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя есть защита от влаги, IP-класс не указан и не является герметичным решением
• Запрещается использовать в качестве несущего элемента - нагрузка на крышку не рассчитана

Примеры использования

• Переход между двумя вертикальными лотками в распределительном щите
• Обвод кабельной трассы вокруг колонны в производственном цехе
• Закрытие угла в кабельном канале на этаже офисного здания
• Система управления кабелями в автоматизированной линии с частым доступом для диагностики

Практические советы

• Перед установкой проверьте, чтобы лоток имел именно размер 100×200 мм - другие размеры не подходят
• Используйте только крепеж из комплекта - он подобран по длине и типу резьбы для данного профиля
• При необходимости частого обслуживания - оставляйте крышку слегка затянутой, чтобы она не выпадала, но легко открывалась
• На объектах с высокой запылённостью - регулярно осматривайте места стыков, особенно после длительной работы оборудования
• Не используйте инструменты с острыми кромками при работе с поверхностью - они могут повредить цинковое покрытие
