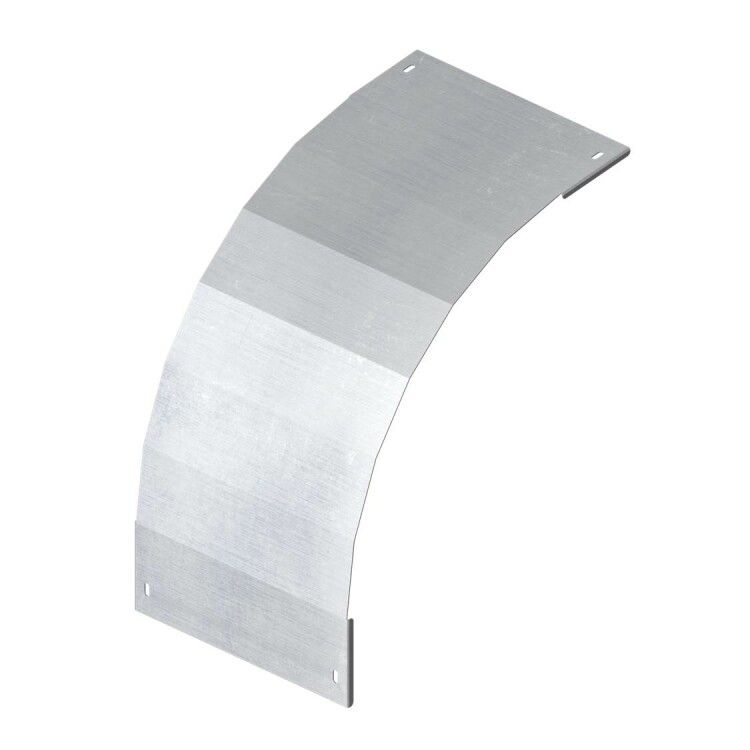

Крышка на угол вертикальный внешний 90 градусов 200х200, R600, горячеоцинкованная | UKOD622HDZ DKC ДКС

Крышка на угол вертикальный внешний 90 градусов 200х200, R600, горячеоцинкованная от DKC (ДКС) - элемент системы U5 Combitech, обеспечивающий механическую и environmentalную защиту кабельных лотков на внешних вертикальных поворотах. Артикул ukod622hdz предназначен для установки в условиях повышенной влажности, запыленности и агрессивной среды.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов 200х200, R600, горячеоцинкованная закрывает кабели в местах перехода между вертикальными участками кабельного лотка. Предназначена для предотвращения попадания пыли, влаги, мусора и случайного контакта с проводниками. Применяется в системах распределения электроэнергии и управления сигналами на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в трансформаторных подстанциях, серверных помещениях, элеваторах и лифтовых shafts.

Технические характеристики

• Форма: Вертикальный внешний угол 90°
• Размеры: высота 200 мм, ширина 200 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - слой цинка до 40–80 мкм, обеспечивает долговечную corrosion protection
• Цвет: серый (естественный цвет оцинкованной стали)
• Тип крепления: защелка - быстрый монтаж без инструментов
• Совместимость: с лотками серии U5 Combitech, профилем R600

Совместимость и монтаж

Крышка на угол вертикальный внешний 90 градусов 200х200, R600, горячеоцинкованная рассчитана исключительно на использование с лотками серии U5 Combitech и профилем R600. Установка выполняется путём плотного соединения с бортами лотка через защелки - зажим происходит автоматически при правильном совмещении. Для надёжности проверьте, чтобы внутренние выступы крышки точно соответствовали форме кромок лотка. Монтаж возможен как на готовой трассе, так и во время сборки. Не используйте с другими сериями - даже при одинаковых размерах форма крепления отличается.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы более 20 лет в атмосферных условиях
• Запатентованная система защелок позволяет фиксировать крышку без болтов, свёрления и инструментов
• Жесткая конструкция сохраняет форму при нагрузках и температурных колебаниях
• Не требует окраски или обслуживания после установки
• Совместима с комплектацией U5 Combitech - единая система для всех типов углов и прямых участков

Ограничения применения

• Не предназначена для герметизации - не обеспечивает IP-защиту выше IP54; не использовать там, где требуется полная водонепроницаемость
• Не рекомендована для постоянного погружения в жидкости или работы в химически активных средах (например, кислоты, щелочи)
• Изгиб 90° жёстко задан - нельзя адаптировать под другие углы
• Подходит только для лотков шириной 200 мм - несовместима с моделями 100, 150, 300 мм

Примеры использования

• Переход кабельного лотка с горизонтального этажного маршрута на вертикальный стояк в офисном здании
• Обводка силового кабеля вокруг опоры в промзоне с высокой влажностью
• Защита сигнальных кабелей в лифтовом шахте при наличии перепада уровней
• Сборка распределительной сети в холодильном цехе - устойчивость к конденсату и частому мытью

Практические советы

• Перед монтажом убедитесь, что внутри лотка нет острых краёв или деформаций - они могут повредить покрытие крышки при защёлкивании
• При использовании в сырых помещениях регулярно осматривайте места стыков - хотя цинк защищает металл, грязь и песок в зазорах способны ускорить коррозию
• Не применяйте металлические инструменты для принудительного открывания - можно повредить защелки. Легко отсоединяются рукой, потянув вверх
• Артикул ukod622hdz всегда заказывается парой - одна крышка на каждый угол. Никогда не экономьте на количестве - недостающая крышка снижает безопасность всей трассы
• Если нужна защита от воды - дополняйте систему специализированными заглушками и уплотнителями, которые также есть в серии U5 Combitech
