Крышка на угол вертикальный внешний 90 градусов, 100х300 R900, горячеоцинкованная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKO1930KHDZ ДКС

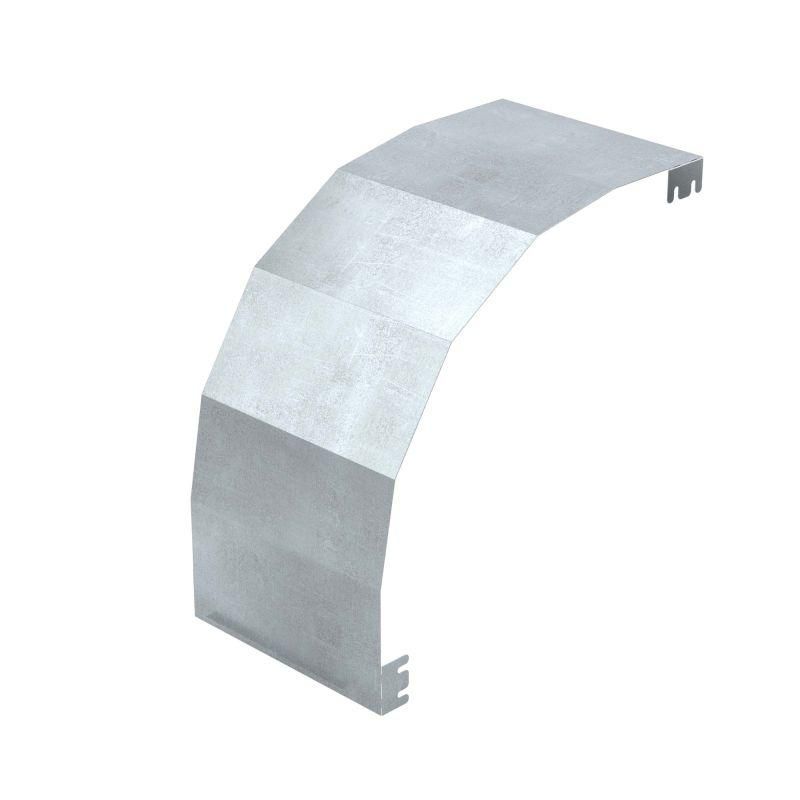

Крышка на угол вертикальный внешний 90 градусов DKC L5 Combitech (артикул lko1930khdz) - это защищающий элемент для вертикальных кабельных трасс, обеспечивающий безопасную прокладку проводов на наружных углах зданий и сооружений. Изделие выполнено из стали с горячим цинкованием, что обеспечивает долговечность даже в агрессивной среде.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов используется для защиты кабелей и проводов в местах изменения направления трассы - например, где кабель проходит по внешнему углу стены или колонны. Предназначена для установки в помещениях и на открытых участках, где есть риск механических повреждений, воздействия влаги или пыли. Подходит для систем силовой и слаботочной коммуникаций: освещения, сигнализации, связи, автоматизации.

Технические характеристики

• Форма: вертикальный внешний угол 90°
• Размеры: высота борта 100 мм, ширина основания 300 мм, радиус поворота 900 мм
• Материал: сталь
• Покрытие: горячее цинкование - защита от коррозии, срок службы до 25 лет в условиях умеренного климата
• Цвет: светло-серый
• Тип крепления: привинчивание с помощью болтов и гаек
• Комплектация: крепежные элементы (болты, гайки, шайбы) и соединительные пластины для стыковки с другими элементами трассы

Совместимость и монтаж

Крышка совместима с другими элементами серии L5 Combitech от DKC: прямыми коробами, внутренними и внешними углами, переходниками. Для монтажа требуется предварительно смонтированная кабельная трасса. Крепление осуществляется через отверстия в соединительных пластинах - они фиксируются к стене или поверхности с шагом не более 800 мм. Установка возможна на бетон, кирпич, металл. Перед монтажом проверьте соответствие радиуса поворота (900 мм) и размеров борта (100 мм) вашей трассе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по защите кабельных трасс от механических воздействий. Горячее цинкование обеспечивает электроизоляционные свойства и снижает риск возникновения коррозионных процессов, которые могут привести к повреждению изоляции кабелей. Не применяется в зонах с постоянным контактом с открытым пламенем или температурой выше +80 C.

Преимущества

• Увеличенный радиус поворота (900 мм) позволяет легко прокладывать кабели без перегибов и повреждения изоляции
• Горячее цинкование гарантирует устойчивость к ржавчине, особенно важна для наружных и влажных помещений
• Полный комплект крепежа исключает необходимость докупать детали
• Соединительные пластины обеспечивают герметичный и прочный стык с соседними элементами трассы
• Светло-серый цвет не выгорает на солнце и хорошо сочетается с большинством архитектурных решений

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (взрывоопасные среды класса Zone 1/2)
• Не рекомендуется использовать при температурах ниже –40 C - материал становится хрупким
• Не подходит для защиты кабелей с наружным диаметром более 35 мм - может затруднить заправку
• Не является заменой трубе или металлической гильзе при необходимости защиты от ударов большой энергии

Примеры использования

• Защита кабелей питания и управления на внешнем углу многоэтажного здания
• Прокладка сетей безопасности и видеонаблюдения вдоль стены промышленного цеха
• Обустройство кабельной трассы в подъезде жилого дома, где кабель меняет направление с потолка на стену
• Монтаж трассы на фасаде административного здания с использованием системы L5 Combitech

Практические советы

• Перед монтажом убедитесь, что внутренний объем крышки достаточен для всех прокладываемых кабелей - не перегружайте канал
• При установке на бетон используйте анкерные болты; на металл - саморезы с прессшайбой
• Соединительные пластины должны плотно прилегать к торцам других элементов - иначе образуется щель, куда попадёт влага
• Если трасса проходит в зоне с частыми перепадами температур, дополнительно уплотните стыки силиконовым герметиком
• Артикул lko1930khdz - это именно крышка на угол, а не короб. Для прямых участков используйте другие элементы серии L5 Combitech
