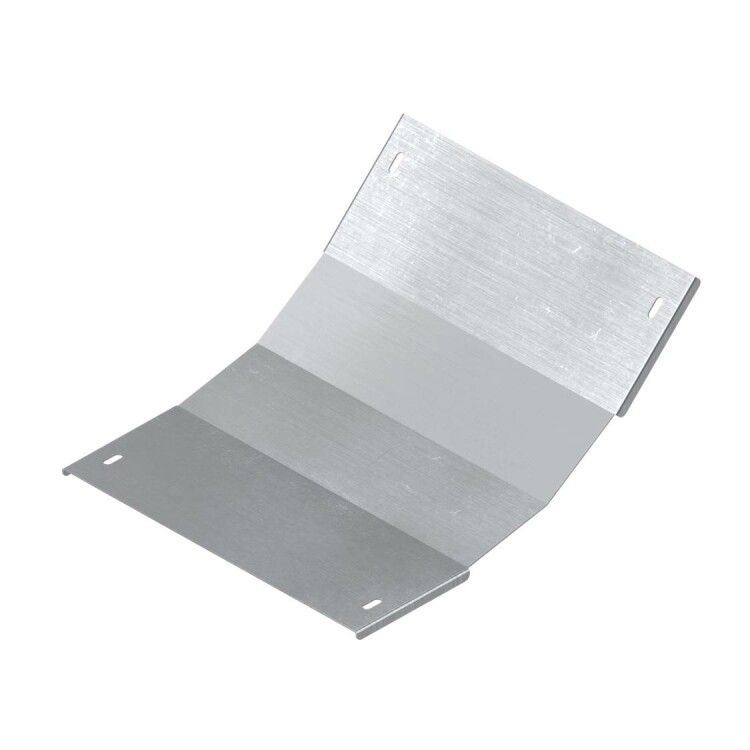

Крышка на угол вертикальный внутренний 45 градусов, 100х300 R300, цинк-ламельная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH0133KZL ДКС

Крышка на угол вертикальный внутренний 45 градусов DKC (артикул lkh0133kzl) предназначена для завершения и защиты кабельной трассы в местах поворотов лотков с радиусом R300. Изделие из оцинкованной стали обеспечивает долговечную защиту проводов от механических повреждений и внешней среды, сохраняя целостность системы при монтаже в помещениях и на объектах с повышенной нагрузкой.

Назначение и область применения

Крышка на угол вертикальный внутренний 45 градусов DKC используется для закрытия кабельных лотков в углах с радиусом изгиба R=300 мм. Она защищает кабели от ударов, пыли, влаги и случайного доступа, предотвращая перегибы и повреждение изоляции. Подходит для установки в промышленных зонах, на производствах, в распределительных щитах, на транспорте и в системах автоматизации, где требуется герметичное и прочное завершение поворота трассы.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 45°
• Радиус изгиба: R300 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 300 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с фактурной поверхностью
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими те же габариты: 100×300 мм и радиус R300. Монтаж осуществляется путём защелкивания на край лотка - фиксация происходит за счёт жестких замков, расположенных по всей длине. Комплект включает соединительные пластины и крепежные элементы, обеспечивающие плотное стыкование с прямыми участками и другими угловыми элементами. Для точного соединения проверьте соответствие профиля лотка и крышки перед установкой.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в условиях влажности и химически активной среды
• Фиксация защелкой исключает необходимость сверления или болтовых соединений
• Жесткая конструкция из 1-миллиметровой стали выдерживает давление и случайные нагрузки
• Готовый комплект с крепежом снижает время монтажа и минимизирует риск потери деталей
• Серый цвет соответствует стандартному оформлению промышленных трасс

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет IP-защиты
• Не рекомендуется использовать с лотками других серий, если их габариты отличаются от 100×300 мм
• Изгиб с радиусом R300 не допускает замены на более острые углы (например, 90° или 30°)
• Толщина материала 1 мм не рассчитана на ударные нагрузки выше промышленного уровня (например, погрузчики)

Примеры использования

• Закрытие поворота кабельного лотка между этажами в производственном корпусе
• Обрамление перехода от горизонтального к вертикальному участку трассы в шкафу управления
• Завершение маршрута кабелей на конвейерной линии с изменением направления на 45°
• Интеграция в систему кабельных каналов в пищевой промышленности, где важна легкость очистки и corrosion resistance

Практические советы

• Перед монтажом убедитесь, что лоток имеет точно такой же радиус R300 - иначе крышка не защелкнётся
• При сборке длинной трассы начинайте с угловых элементов - они задают правильное положение всей системы
• Не используйте силовые инструменты при защелкивании - это может деформировать кромки
• Если крышка повреждается при транспортировке, замените её - даже небольшая деформация снижает степень защиты
• Для удобства хранения и доставки все компоненты комплекта DKC lkh0133kzl уложены в одном пакете - не теряйте соединительные пластины
