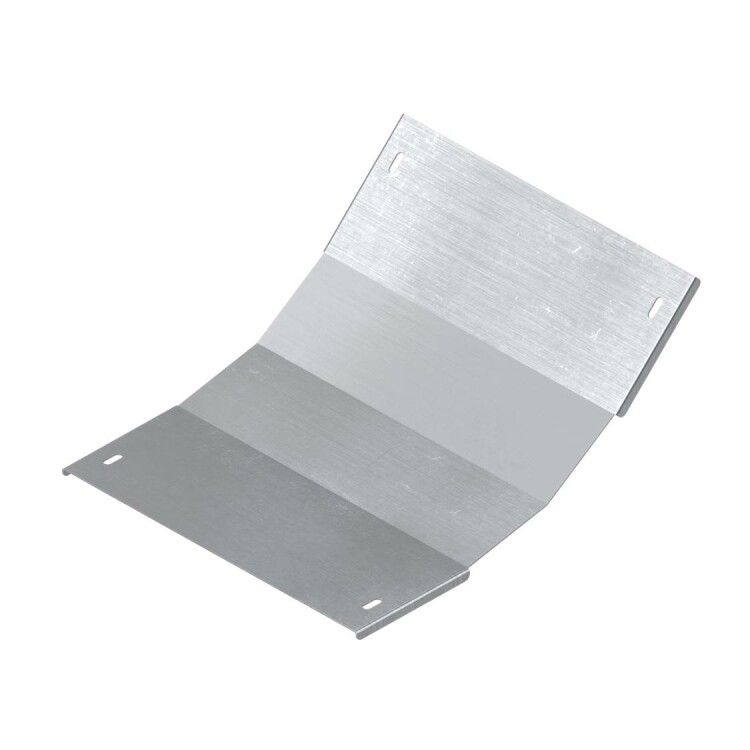

Крышка на угол вертикальный внутренний 45 градусов, 50х200 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKH0532K ДКС

Крышка на угол вертикальный внутренний 45 градусов DKC (арт. lkh0532k) предназначена для защиты кабельных трасс в местах изменения направления лотка, обеспечивая герметичность и безопасную прокладку проводов в условиях повышенной нагрузки. Этот элемент из серии L5 Combitech совместим с лотками 50×200 мм и оснащен всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Крышка на угол вертикальный внутренний 45 градусов DKC используется для закрывания кабельных лотков в углах поворота, где траектория трассы меняется на 45°. Она защищает кабели от пыли, влаги, механических ударов и случайного доступа. Подходит для установки в промышленных помещениях, на производствах, в системах автоматизации, на объектах с жесткими требованиями к безопасности кабельных путей - например, возле станков, конвейеров, распределительных щитов.

Технические характеристики

• Угол поворота: 45°
• Габариты лотка: высота борта 50 мм, ширина основания 200 мм
• Радиус изгиба: R=300 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: цинк (защита от коррозии)
• Цвет: серый
• Тип крепления: защелка
• Комплектация: соединительные пластины и крепежные элементы

Совместимость и монтаж

Крышка DKC (арт. lkh0532k) совместима исключительно с лотками серии L5 Combitech, имеющими высоту борта 50 мм и ширину 200 мм. Монтаж выполняется без инструментов: крышка фиксируется на лотке с помощью защелок, а соединительные пластины обеспечивают плотное стыкование с соседними элементами трассы. Для надежности рекомендуется проверить соответствие профиля лотка перед установкой - несовпадение по габаритам приведёт к зазорам и потере защиты.

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Закрытая форма с радиусом R=300 мм снижает риск перегиба кабелей при прокладке
• Комплект крепежа и пластин позволяет собирать трассу без дополнительных деталей
• Фиксация защелкой ускоряет монтаж и демонтаж при обслуживании
• Серый цвет соответствует стандартному оформлению промышленных кабельных систем

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от УФ-излучения и атмосферных осадков
• Не рассчитана на нагрузки выше класса IEC 61537 (не является несущим элементом)
• Не совместима с лотками других серий или с другими размерами борта (например, 80 мм или 100 мм)
• Изгиб с радиусом R=300 мм требует достаточного свободного пространства - нельзя использовать в тесных нишах

Примеры использования

• Переход между горизонтальным и вертикальным участком кабельной трассы в цехе
• Обводка трубопровода или оборудования в распределительном пункте
• Сборка многоуровневых кабельных лотков в серверных комнатах
• Прокладка силовых и слаботочных кабелей в зонах с частым перемещением персонала

Практические советы

• Перед монтажом убедитесь, что все лотки одной серии - L5 Combitech - имеют одинаковый шаг крепления
• При сборке длинных трасс используйте соединительные пластины в каждом стыке - они предотвращают деформацию под весом кабелей
• Не затягивайте крепеж слишком сильно - оцинкованная сталь легко деформируется
• Для удобства обслуживания оставьте минимальный зазор 10–15 мм вокруг крышки - так будет легче открывать её для диагностики
• Артикул lkh0532k всегда заказывайте в паре с соответствующими прямыми участками и угловыми лотками - комплектность гарантирует целостность системы
