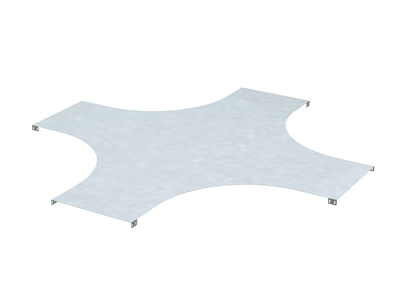

Крышка на X-ответвитель 400, цинк-ламельная | UKX604ZL DKC ДКС

Крышка на X-образный ответвитель 400 мм, цинк-ламельная от DKC (ДКС), артикул ukx604zl, предназначена для герметичного перекрытия X-образного соединения в системе U5 Combitech, защищая кабели от внешних воздействий при горизонтальной прокладке.

Назначение и область применения

Эта крышка устанавливается поверх X-образного ответвителя в кабельных лотках системы U5 Combitech шириной 400 мм. Она предотвращает попадание воды, пыли, мусора и других загрязнений внутрь трассы. Подходит для использования внутри помещений и на открытых площадках - особенно там, где есть высокая влажность, риск коррозии или контакт с химическими веществами. Часто применяется на заводах, в энергообъектах, на объектах ЖКХ и промышленных комплексах.

Технические характеристики

• Тип изделия: крышка для X-образного ответвителя
• Ширина ответвителя: 400 мм
• Материал корпуса: нержавеющая сталь, толщина 1 мм
• Покрытие: цинк-ламельное - слоистое антикоррозийное покрытие на основе цинка
• Цвет: серый
• Тип крепления: фиксатор с использованием болтов и гаек
• Рекомендованная комплектация крепежа: гайка М6 (СМ100600) + болт М6×10 (СМ010610)

Совместимость и монтаж

Крышка совместима исключительно с X-образными ответвителями шириной 400 мм из серии U5 Combitech. Установка выполняется после сборки самого ответвителя:

• Убедитесь, что ответвитель установлен правильно и выровнен по уровню.
• Плотно приложите крышку сверху так, чтобы её кромки точно легли на бортики ответвителя.
• Закрепите с помощью двух болтов М6×10 (СМ010610) и соответствующих гаек М6 (СМ100600) - один болт на каждом конце крышки.
• Не затягивайте слишком сильно - достаточно плотного контакта, чтобы избежать деформации материала.

Избыток усилия при монтаже может вызвать прогиб или микротрещины в стенке крышки.

Безопасность и стандарты

Продукция соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Цинк-ламельное покрытие обеспечивает защиту согласно ГОСТ 9.308 и ISO 1461. Нержавеющий основной материал гарантирует долговечность при температурном колебании от –40C до +60C.

Преимущества

• Высокая стойкость к коррозии благодаря цинк-ламельному покрытию - лучше, чем обычное цинкование.
• Стальная конструкция толщиной 1 мм сохраняет форму даже при нагрузках и ударах во время обслуживания.
• Поддерживает целостность всей трассы - снижает риск замыканий и повреждений кабелей из-за внешнего загрязнения.
• Совместима с оригинальным крепежом серии U5 Combitech - не требует адаптеров или доработок.

Ограничения применения

• Не предназначен для вертикальной установки - возможен сползание или недостаточное уплотнение.
• Не рекомендуется использовать с ответвителями другой ширины - даже +-5 мм нарушают герметичность.
• Не следует применять в средах с постоянным воздействием концентрированных щелочных растворов - может возникнуть точечная коррозия покрытия.
• Не является взрывозащитной конструкцией - не подходит для зон класса Ex.

Примеры использования

• Защита перехода между двумя параллельными лотками на технологической линии пищевого комбината.
• Перекрытие точки ответвления кабелей управления на открытом участке тепловой электростанции.
• Герметизация X-соединения в кабельной трассе химического цеха с частыми мойками оборудования.

Практические советы

• Обязательно используйте указанный крепеж - СМ100600 и СМ010610. Альтернативные болты могут иметь другую длину или шаг резьбы и не обеспечить нужное усилие.
• Перед установкой проверьте наличие грязи или острых кромок на ответвителе - они могут повредить покрытие крышки.
• На открытом воздухе периодически осматривайте места крепления - при длительной эксплуатации возможно ослабление гаек из-за вибраций.
• Если требуется демонтаж - открутите болты равномерно, начиная с обоих сторон одновременно, чтобы избежать перекоса крышки.
