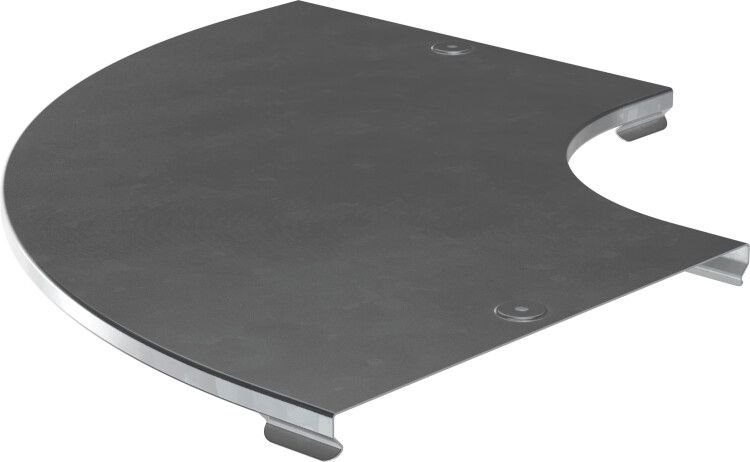

Крышка поворота плавн. 90град тип Г01 ESCA 200мм HDZ IEK | CPG01D-0-90-200-08-HDZ

Крышка поворота плавного 90 град. тип Г01 ESCA 200мм HDZ - элемент системы кабельной трассы IEK, обеспечивающий доступ к кабелям в местах поворота без демонтажа всей трассы. Применяется в промышленных и коммерческих объектах, где требуется периодический осмотр или обслуживание проводки.

Назначение и область применения

Крышка поворота плавного 90 град. тип Г01 ESCA 200мм HDZ устанавливается на поворотные участки кабельных каналов типа ESCA для обеспечения быстрого доступа к кабелям. Подходит для ситуаций, когда необходимо проверить состояние проводки, заменить кабели или произвести диагностику без разборки всего канала. Часто используется в системах автоматизации, на заводах, в складских комплексах и в помещениях с высокой плотностью кабельных трасс.

Технические характеристики

• Угол поворота: 90 градусов - соответствует стандартному углу изменения направления кабельного канала;
• Размер: 200 мм - совместим с каналами ESCA той же ширины;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нормальных нагрузках;
• Покрытие: горячий цинк (слой ≥55 мкм) - гарантирует долговечность в условиях повышенной влажности и перепадов температур;
• Цвет: светло-серый - соответствует цветовой гамме других элементов серии ESCA;
• Степень защиты IP00 - не обеспечивает защиту от пыли и воды; применяется только внутри помещений;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - допущено к использованию в различных климатических условиях согласно ГОСТ;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам в России;
• Тип крепления: защелка - позволяет открывать и закрывать крышку без инструментов.

Совместимость и монтаж

Крышка поворота плавного 90 град. тип Г01 ESCA 200мм HDZ совместима исключительно с кабельными каналами серии ESCA того же размера (200 мм). Монтаж осуществляется путём установки крышки на поворотный элемент трассы - фиксация происходит за счет защелок, расположенных по боковым кромкам. Для правильной установки убедитесь, что основная часть канала жестко закреплена, а поверхность контакта чистая и свободна от деформаций. Открытие крышки выполняется легким надавливанием на край - она легко отщелкивается и возвращается на место без усилий.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам. Климатические категории (У1, ХЛ1 и др.) подтверждают возможность эксплуатации в условиях повышенной влажности, низких температур и в производственных помещениях. Однако, поскольку степень защиты IP00 не предусматривает герметичности, применение вне помещений или во влажных зонах (например, в сырых цехах без отопления) недопустимо - риск коррозии и поражения током возрастает.

Преимущества

• Закрепление защелкой - экономит время при обслуживании, не требует отверток или болтов;
• Горячее цинкование - значительно увеличивает срок службы по сравнению с гальванизированными аналогами;
• Совместимость со всей серией ESCA - позволяет использовать в единой системе без адаптеров;
• Высокая механическая прочность благодаря толщине 0,8 мм - выдерживает случайные удары и давление при монтаже;
• Стандартный угол 90° - идеально подходит для большинства проектных решений.

Ограничения применения

• Не предназначен для открытых площадок, улиц, подвалов с постоянной влагой - из-за IP00 возможна коррозия и попадание влаги на кабели;
• Не рекомендуется для мест с частыми химическими воздействиями (кислоты, щелочи) - хотя цинк защищает, длительный контакт с агрессивными веществами снижает срок службы;
• Не следует использовать вместо основной крышки канала - только как аксессуар для поворотов;
• Не рассчитана на нагрузки свыше 100 кг/м² - не стоит наступать или укладывать тяжелые предметы на крышку.

Примеры использования

• На производстве: доступ к кабелям управления станком в месте поворота трассы вдоль конвейера;
• В офисном здании: обслуживание силовых кабелей в коробах, проходящих через переход между этажами;
• На складе: контроль состояния кабелей питания штабелеров в точке поворота трассы у стены;
• В тепличных комплексах: монтаж в сухих помещениях с контролируемым микроклиматом.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность канала была чистой - грязь может мешать плотному прилеганию крышки;
• При необходимости замены кабелей - используйте плоскую отвертку для аккуратного поддевания края крышки, чтобы не повредить защелки;
• Если крышка часто открывается - периодически смазывайте защелки силиконовой смазкой (не маслом!);
• Выбирая комплектующие, всегда берите все элементы одной серии - ESCA - для гарантированной совместимости;
• Для влажных или наружных зон выбирайте другие решения с IP54 и выше - эта крышка не подходит.
