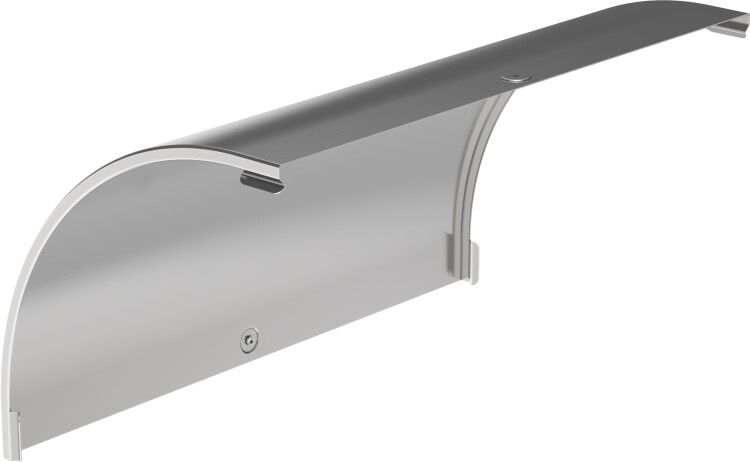

Крышка поворота плавн. 90град тип В20 ESCA 600мм | CPV41D-0-90-600-08 IEK

Крышка поворота плавного 90 град. тип В20 ESCA 600мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах поворота без демонтажа всей трассы. Артикул cpv41d-0-90-600-08 предназначен для установки в системах с жесткими требованиями к защите и долговечности.

Назначение и область применения

Крышка поворота плавного 90 град. тип В20 ESCA 600мм используется для обеспечения быстрого доступа к кабелям в углах кабельных трасс. Применяется там, где требуется периодический осмотр, ремонт или модификация проводки - например, в распределительных щитах, технологических коробах, на производствах с частыми изменениями схем питания. Подходит для прокладки силовых и контрольных кабелей в помещениях и закрытых зонах.

Технические характеристики

• Угол поворота: 90 градусов - позволяет изменить направление трассы без дополнительных соединений
• Длина: 600 мм - соответствует стандартным шагам кабельных каналов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при легких нагрузках
• Тип крепления: защелка - фиксация без инструментов, легко открывается и закрывается
• Степень защиты: IP00 - не защищает от пыли и воды; применяется только внутри помещений
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Цвет: серый - совместим с другими элементами серии ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 52868-2007
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в условиях повышенной влажности, перепадов температур и в промышленных зонах

Совместимость и монтаж

Крышка поворота плавного 90 град. тип В20 ESCA 600мм совместима с другими элементами серии ESCA того же типа и толщины. Монтируется на поворотный участок кабельного канала с помощью защелки - достаточно плотно прижать крышку до характерного щелчка. Для правильной работы проверьте, чтобы внутренний профиль канала имел ту же ширину и глубину, что и крышка. Не используйте с кабельными лотками других серий без предварительной сверки габаритов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных систем в промышленном электрооборудовании. Климатические классы У2/ХЛ2/УХЛ2/ОМ2 позволяют применять продукцию в большинстве промышленных объектов России и стран СНГ. Несмотря на высокую коррозионную стойкость, степень защиты IP00 требует исключительно внутренней установки - использование вне помещений недопустимо.

Преимущества

• Закрепление защелкой - экономит время при обслуживании, не требует болтов и инструментов
• Оцинковка по методу Сендзимира - равномерное покрытие, устойчивое к механическому воздействию и химическим средам
• Высокая долговечность - срок службы 20 лет снижает затраты на замену
• Совместимость с серией ESCA - возможность комплектовать всю трассу едиными элементами
• Стандартная длина 600 мм - удобна для интеграции в существующие проекты

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений - IP00 не обеспечивает защиту от влаги и пыли
• Не выдерживает значительные внешние нагрузки - не следует использовать как опору или ступень
• Подходит только для кабелей, проложенных в системах ESCA аналогичной толщины (0,8 мм)
• Не рекомендуется для сред с агрессивными химическими веществами - даже оцинкованная сталь может подвергнуться коррозии при длительном контакте с кислотами или щелочами

Примеры использования

• Производственные линии - доступ к кабелям управления станками в угловых переходах
• Жилые и офисные здания - сервисный доступ к групповым кабелям в шахтах и коробах
• Объекты энергетики - обслуживание кабелей связи в распределительных пунктах
• Логистические терминалы - прокладка кабелей вдоль конвейерных систем с регулярной проверкой

Практические советы

• Перед монтажом убедитесь, что кабели в повороте не перегнуты - радиус изгиба должен соответствовать нормам для конкретного типа кабеля
• Проверяйте целостность защелки перед установкой - деформированная защелка не обеспечит герметичного прилегания (хотя IP00 не требует герметизации)
• При сборке трассы из нескольких элементов ESCA следите за одинаковой ориентацией всех крышек - так проще будет выполнять плановое обслуживание
• Для систем с высокой запыленностью используйте дополнительные заглушки на концах трассы - сама крышка не защищает от попадания пыли
• При замене старой крышки - выбирайте тот же артикул cpv41d-0-90-600-08, чтобы сохранить совместимость с остальной конструкцией
