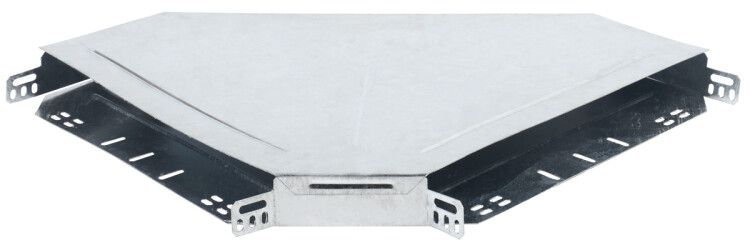

Поворот на 90град. 100х500 горячеоцинкованный - CLP2P-100-500-M-HDZ IEK

Поворот для кабельного лотка на 90 градусов 100х500 мм горячеоцинкованный IEK (ИЭК) артикул clp2p-100-500-m-hdz предназначен для изменения направления кабельной трассы под прямым углом, сохраняя целостность и доступ к проводам. Продукт из серии ESCA создан для долговечной работы в промышленных условиях.

Назначение и область применения

Поворот для кабельного лотка на 90 градусов 100х500 мм горячеоцинкованный используется для организации горизонтальных поворотов кабельных трасс в системах кабельных лотков. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях и на открытых площадках. Часто применяется на заводах, в энергообъектах, транспортных терминалах и объектах ЖКХ, где требуется изменить направление трассы без перепада высот.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий поворот трассы без изгибов кабеля
• Размеры: высота 100 мм, ширина 500 мм - соответствует стандартным лоткам этого формата
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой
• Покрытие: горячее цинкование - равномерный слой цинка, нанесенный методом погружения в расплав, увеличивает срок службы до 20 лет
• Цвет RAL 7047 - серый, совместим с большинством промышленных систем
• Тип изделия: секция угловая горизонтальная - предназначена исключительно для горизонтальной плоскости
• Тип соединения: болтовое - надежное крепление к другим элементам лотка
• Наличие крышки: да - защищает кабели от внешних воздействий и предотвращает выпадение проводов
• Модель/исполнение: с интегрированным соединителем - не требует дополнительных переходников при сборке
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот для кабельного лотка на 90 градусов 100х500 мм горячеоцинкованный IEK (ИЭК) clp2p-100-500-m-hdz совместим с другими элементами серии ESCA того же размера. Монтируется с помощью болтов к прямым участкам лотка. Интегрированный соединитель позволяет легко фиксировать деталь без дополнительных переходников. Крышка крепится теми же болтами - её можно демонтировать для обслуживания кабелей без снятия всего поворота. Учитывайте посадочные отверстия: они рассчитаны под стандартные болты M8–M10, используемые в системах IEK.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует конструкцию, материалы и испытания кабельных лотков. Горячее цинкование обеспечивает электроизоляционную безопасность и снижает риск коррозии даже в агрессивных средах. Напряжение в кабелях не влияет на работу поворота - он является исключительно механическим элементом.

Преимущества

• Долговечность: срок службы 20 лет благодаря качественному цинкованию
• Легкость монтажа: интегрированный соединитель ускоряет сборку и исключает потери комплектующих
• Закрытая конструкция: крышка защищает кабели от пыли, влаги и механических повреждений
• Совместимость с серией ESCA: все элементы системы взаимозаменяемы и унифицированы
• Устойчивость к коррозии: горячее цинкование выдерживает влажные и химически активные среды

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальной плоскости
• Не рекомендован для установки в зонах постоянного контакта с открытым огнем или высокими температурами (>+100C)
• Не заменяет кабельные каналы с повышенной степенью защиты IP - для помещений с брызгами воды или пылью следует использовать дополнительные средства герметизации
• Подходит только для лотков шириной 500 мм и высотой 100 мм - несовместим с другими размерами

Примеры использования

• На производственной линии: поворот между двумя участками конвейера, где необходимо сместить трассу в сторону
• В распределительном щите: организация выхода кабелей из лотка в стену под прямым углом
• На складском комплексе: изменение маршрута трассы вокруг колонн или оборудования
• В подземных тоннелях: поворот трассы при проходе через технологические ниши

Практические советы

• Перед монтажом проверьте, что внутренние размеры лотка точно совпадают с 100×500 мм - даже небольшое отклонение затруднит сборку
• При использовании в сыром помещении дополнительно промажьте болтовые соединения противокоррозийной смазкой
• Не перегружайте поворот сверх нормы - максимальная нагрузка определяется суммарным весом кабелей в лотке; соблюдайте допустимую плотность заполнения
• При необходимости замены части трассы - поворот IEK clp2p-100-500-m-hdz можно заменить аналогичным элементом другой партии, так как он стандартизирован по ГОСТ
• Для удобства обслуживания оставляйте свободный доступ к крышке - она должна открываться без демонтажа соседних элементов
