Поворот лестничный LESTA 90град 100х500мм R300 | CPG04-4-90-100-500 IEK

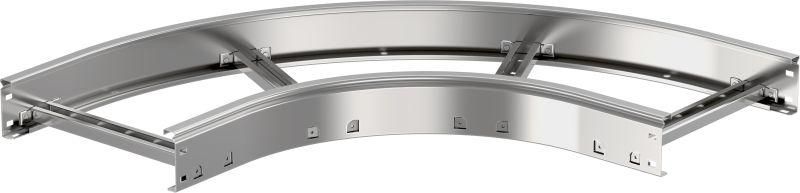

Поворот лестничный 90 град 100х500мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабельного пути на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Устройство совмещает механическую прочность, огнестойкость и интегрированный разъём, что упрощает сборку и обслуживание.

Назначение и область применения

Поворот лестничный 90 град 100х500мм R300 используется для прокладки кабелей и проводов в местах, где требуется изменить направление трассы под прямым углом. Подходит для установки в производственных помещениях, на объектах ЖКХ, энергетике, транспорте и других зонах с высокой плотностью кабельных систем. Применяется там, где важны компактность, надёжность и соответствие нормам пожарной безопасности.

Технические характеристики

• Угол поворота: 90° - обеспечивает чёткий переход между параллельными участками трассы.
• Ширина: 500 мм - позволяет разместить значительное количество кабелей в одном уровне.
• Высота: 100 мм - определяет вертикальную ёмкость канала.
• Внутренний радиус: 300 мм - минимизирует перегиб кабелей, соответствует требованиям к радиусу изгиба для большинства силовых и слаботочных линий.
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира - гарантирует долговечность и устойчивость к коррозии.
• Покрытие: светло-серый цинк - равномерное, адгезионно-stойкое покрытие по ГОСТ 14918-2020.
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять с другими элементами трассы без дополнительных фланцев или болтовых соединений.
• Перфорированная боковая стенка: да - обеспечивает доступ к кабелям для диагностики, замены или модификации без демонтажа всего участка.
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температуре до 900 C в течение 90 минут (соответствует классу КМ0).
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях с умеренной влажностью.
• Широкодиапазонное исполнение: да - совместим с различными типами кабелей и профилями системы LESTA.

Совместимость и монтаж

Поворот лестничный 90 град 100х500мм R300 совместим с другими элементами серии LESTA от IEK: прямыми участками, уголками, ответвлениями и крышками. Интегрированный разъём позволяет защёлкивать его с соседними деталями без сверления или использования крепёжа - достаточно совместить выступы и пазы и зафиксировать защёлки. Монтаж выполняется на несущих конструкциях с шагом крепления не более 1,5 метра. Для удобства сборки рекомендуется использовать крышки LESTA того же цвета и типа.

Безопасность и стандарты

• Соответствует ГОСТ 14918-2020 - требования к оцинкованной стали.
• Обеспечивает класс огнестойкости КМ0 - не распространяет горение, не выделяет токсичных веществ при нагреве.
• Не содержит хлора, фталатов и других запрещённых веществ согласно RoHS.
• Подтверждена совместимость с требованиями ПУЭ и СП 31-110-2003 для кабельных трасс в зданиях.

Преимущества

• Интегрированный разъём исключает необходимость в дополнительных крепёжных элементах - снижает время монтажа и риск ошибок.
• Оцинкование по методу Сендзимира обеспечивает равномерное покрытие даже на кромках и внутренних поверхностях - продлевает срок службы в условиях повышенной влажности.
• Перфорация на боковой стенке позволяет выполнять ремонт и распределение кабелей без полного вскрытия трассы.
• Жёсткая конструкция из стали выдерживает нагрузки от массы кабелей и внешнего давления - не деформируется при правильном креплении.
• Светло-серый цвет гармонично сочетается с остальными элементами серии LESTA, не требует окраски после монтажа.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия.
• Не рассчитан на использование в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители).
• Запрещено применять в качестве несущего элемента для оборудования весом выше 50 кг - только для кабельных трасс.
• Не следует использовать в условиях постоянного погружения в воду - хотя оцинковка устойчива, герметичность не обеспечивается.

Примеры использования

• Поворот кабельной трассы в машинном зале завода, где необходимо обойти колонну или оборудование.
• Смена направления в шахте лифта - для прокладки кабелей управления и питания.
• Проход через технологический коридор в жилом доме, где кабели меняют направление вокруг стояков.
• Система автоматизации на конвейере - когда кабели должны следовать за движением механизма с поворотом на 90°.

Практические советы

• При выборе убедитесь, что внутренний радиус 300 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к перегибу линий.
• Перед монтажом проверьте, чтобы все смежные элементы были одного производителя и серии - IEK LESTA - для гарантированной совместимости разъёмов.
• Если трасса будет проходить рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +50 C - это сохранит целостность покрытия и изоляции кабелей.
• Для частого обслуживания используйте перфорированные стороны как точки доступа - можно открывать одну сторону без снятия всей секции.
• Артикул cpg04-4-90-100-500 - единственный номер для этого конкретного поворота; другие варианты с другим радиусом или шириной имеют свои артикулы.
