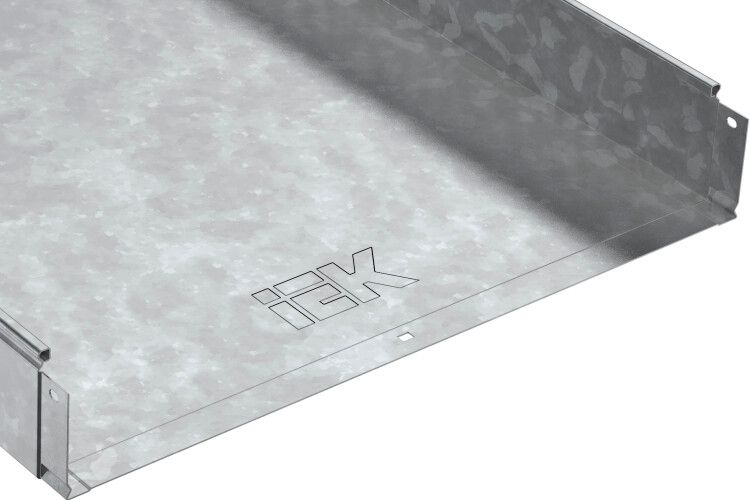

Лоток неперфорированный 500х100х3000х1,2мм горячеоцинкованный | CLN10-100-500-3-M-HDZ IEK

Лоток неперфорированный стальной горячеоцинкованный HDZ 500x100x3000мм от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул cln10-100-500-3-m-hdz рассчитан на долгую службу и совместим с другими компонентами серии ESCA.

Назначение и область применения

Лоток неперфорированный стальной горячеоцинкованный HDZ 500x100x3000мм используется для прокладки кабелей в кабельных трассах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе в производственных цехах, торговых центрах, на транспортных терминалах и под открытым небом под навесом. Благодаря высокой степени защиты, особенно при использовании с крышкой (продается отдельно), лоток защищает кабели от пыли, влаги, механических повреждений и химических воздействий.

Технические характеристики

• Материал: сталь, холоднокатаная рулонная
• Толщина стенки: 1,2 мм
• Размеры: ширина 500 мм, высота 100 мм, длина 3000 мм
• Покрытие: горячее цинкование (по ГОСТ 9.307) - антикоррозийная защита
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Наличие NATO-отверстий: да - обеспечивают возможность фиксации к кронштейнам и опорам стандартными болтами M8
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток неперфорированный HDZ 500x100x3000мм совместим с другими элементами кабельной системы IEK серии ESCA: углами, переходниками, муфтами и крышками. Интегрированный соединитель позволяет быстро и точно стыковать лотки друг с другом - без необходимости использовать отдельные соединители. Для крепления используются NATO-отверстия - они подходят под стандартные болты M8. Монтаж возможен на стенах, потолках, кронштейнах и специальных опорах. Крышка продается отдельно и требует самостоятельной установки для достижения полной герметизации.

Безопасность и стандарты

Лоток соответствует требованиям ТР ТС 004/2011 (безопасность оборудования для использования в электроустановках) и ГОСТ Р 52868-2021 (системы кабельного прохождения). Огнестойкость изделия обеспечивается конструкцией и материалом - он не распространяет пламя и сохраняет целостность при температурном воздействии. Горячее цинкование снижает риск коррозии даже в агрессивных средах, что увеличивает безопасность длительной эксплуатации.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и качественной стали
• Долговечность: защита от коррозии гарантирует срок службы до 20 лет
• Удобство сборки: интегрированный соединитель исключает необходимость в дополнительных крепежах при стыковке
• Широкая совместимость: работает с аксессуарами серии ESCA
• Поддержка стандарта NATO: ускоряет монтаж на кронштейнах и опорах
• Огнестойкость и соответствие нормам РФ и ЕАЭС

Ограничения применения

Лоток не предназначен для постоянного погружения в воду - хотя цинкование защищает от влаги, полная герметизация достигается только при наличии крышки. Без крышки не рекомендуется использование в местах с прямым попаданием дождя или спринклерных систем. Также не следует применять в средах с агрессивными химическими веществами (например, кислоты, щелочи) - цинк может подвергнуться химической коррозии. Температурный режим ограничен условиями, предусмотренными для кабельных систем согласно ГОСТ Р 52868-2021.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой запыленностью
• Кабельные трассы в торговых центрах - для питания освещения, ЭВМ, точек продаж
• Наружные маршруты под навесом - например, между корпусами склада
• Объекты с повышенной влажностью: тепловые пункты, насосные станции, подвалы
• Системы управления и связи - слаботочные кабели в офисных и административных зданиях

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание с перфорированными моделями может нарушить целостность трассы
• Для герметичной защиты обязательно используйте крышку (приобретается отдельно)
• При прокладке длинных участков учитывайте температурное расширение - оставляйте небольшие зазоры между лотками
• При креплении используйте болты M8 через NATO-отверстия - это обеспечит равномерную нагрузку и предотвратит деформацию
• Не допускайте перегрузки по объему кабелей - заполнение не более 40–50% сечения лотка для удобства обслуживания
• При работе в агрессивной среде (промышленные зоны с маслом, эмульсиями) дополнительно проверяйте состояние цинкового слоя каждые 2–3 года
