Лоток неперфорированный 100х 50х3000х1,2мм, цинк-ламельный | 3502212ZL DKC ДКС

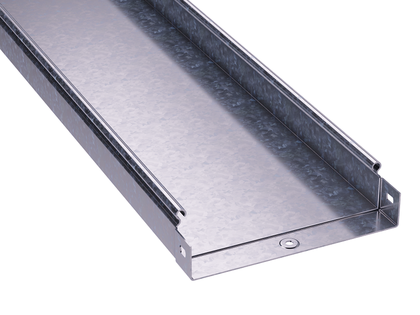

Лоток кабельный листовой неперфорированный 100х50х3000х1,2мм цинк-ламельный от DKC (ДКС), артикул 3502212zl, предназначен для безопасной и надежной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Его прочная конструкция и антикоррозийное покрытие делают его подходящим решением для промышленных объектов, где важны долговечность и простота монтажа.

Назначение и область применения

Этот лоток используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для установки внутри зданий - в цехах, распределительных пунктах, серверных - и на улице, например, вдоль фасадов, на эстакадах или в траншейных каналах. Благодаря огнестойкости и защите от внешних воздействий, лоток 100х50х3000х1,2мм цинк-ламельный можно применять там, где есть риск механических повреждений или перегрева кабелей.

Технические характеристики

• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1,2 мм
• Полезное сечение: 4900 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Материал: сталь оцинкованная с гальваническим цинк-алюминиевым покрытием (цинк-ламель)
• Цвет: серый
• Огнестойкость: да - выдерживает повышенные температуры без потери целостности
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток 100х50х3000х1,2мм цинк-ламельный совместим с другими изделиями серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - один край лотка имеет выступ, другой - углубление, что обеспечивает быстрое и плотное стыкование. Этот тип соединения также формирует непрерывный электрический контур, исключая необходимость отдельного заземления между секциями. Для герметизации рекомендовано использовать крышку и уплотнители - тогда система достигает степени защиты IP44. Установка выполняется на кронштейны, подвесы или крепится к стенам/потолкам с помощью болтов и хомутов.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет пламя. Гальваническое цинк-алюминиевое покрытие обеспечивает электрохимическую защиту, снижающую риск коррозии даже в условиях повышенной влажности. Применение уплотнителей и крышек позволяет добиться класса защиты IP44 - защита от брызг воды и твердых частиц размером более 1 мм.

Преимущества

• Высокая несущая способность благодаря профилированию - усиление конструкции повышает нагрузочную способность на 54% по сравнению с обычными лотками
• Цинк-ламельное покрытие обеспечивает долговечность, сравнимую с горячим цинкованием, но без деформаций при нагреве
• Уменьшенное трение поверхности - минимизируется износ изоляции кабелей при протяжке
• Неперфорированная форма - предотвращает попадание пыли, влаги и мелкого мусора внутрь лотка
• Быстрая сборка - система “мама-папа” экономит время на монтаже и исключает использование дополнительных крепежей для соединения

Ограничения применения

• Не предназначена для постоянного погружения в воду - максимальная защита IP44 не допускает длительного контакта с жидкостью
• Требуется обязательное использование крышки и уплотнителей для достижения IP44; без них уровень защиты ниже
• Длина 3000 мм - при необходимости длинных трасс требуется много стыков, что увеличивает трудоемкость
• Не подходит для прокладки в средах с агрессивными химикатами (например, кислоты, щелочи) - покрытие устойчиво к влаге, но не ко всем химическим веществам

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Системы освещения и питания в торговых центрах
• Кабельные трассы в подземных парковках и на промышленных территориях
• Подключение оборудования в серверных и телекоммуникационных шкафах
• Замена старых металлических каналов в модернизируемых объектах

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 100 мм и высота 50 мм должны соответствовать свободному пространству в месте установки
• Для вертикальных участков используйте фиксирующие крепления через каждые 80–100 см, чтобы избежать провисания
• При использовании крышки убедитесь, что уплотнители установлены правильно - они должны плотно прилегать к кромкам лотка
• Не перегружайте лоток сверх нормы - полезное сечение 4900 мм2 рассчитано на определенный объем кабелей; превышение может вызвать перегрев
• Артикул 3502212zl совместим с другими комплектующими серии S5 Combitech - сохраняйте единый стандарт для удобства обслуживания
