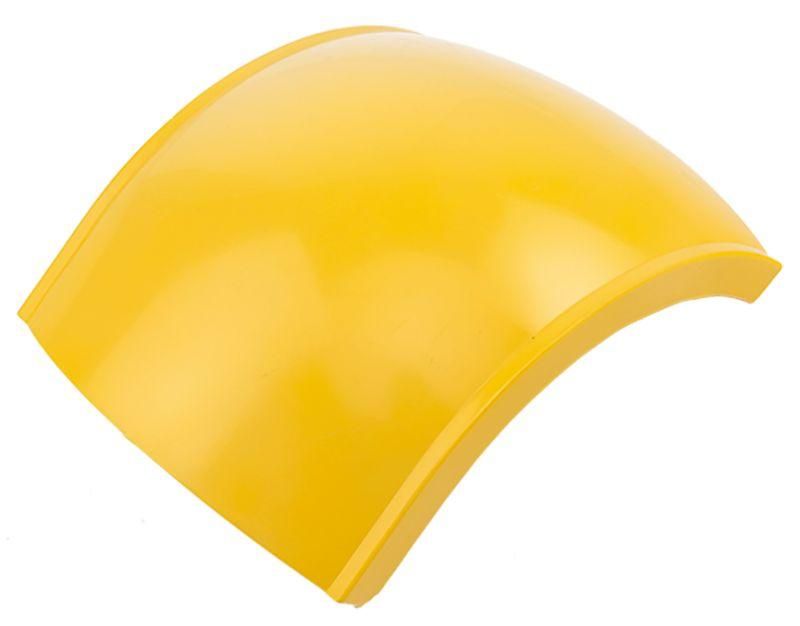

Крышка спуска кабельного внешн. 45град оптического лотка 360мм - DS-360-38852 IEK

Крышка спуска кабельного внешняя 45 град. для оптического лотка 360 мм ITK, ГСИ - элемент системы кабельной организации, обеспечивающий герметичное и безопасное завершение вертикального участка оптического лотка. Применяется в центрах обработки данных и на объектах с высокими требованиями к защите волоконно-оптических кабелей.

Назначение и область применения

Крышка спуска кабельного внешняя 45 град. для оптического лотка 360 мм ITK, ГСИ используется для закрытия углового перехода между горизонтальным и вертикальным участком оптического лотка. Предназначена исключительно для работы с лотками ITK серии 360 мм, где требуется сохранить целостность трассы и предотвратить попадание пыли, влаги или сторонних предметов внутрь канала. Подходит для установки в ЦОДах, телекоммуникационных шкафах, серверных помещениях и других местах с плотной укладкой оптоволокна.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход кабеля между уровнями без перегибов и изломов
• Применение: совместима только с кабельными лотками ITK шириной 360 мм
• Материал: сталь - прочная, долговечная основа с антикоррозийным покрытием
• Цвет: желтый - повышенная видимость для быстрого выявления участков трассы
• Тип крепления: зажим/фиксатор крышки - фиксация без инструментов, надежная при вибрациях
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Крышка спуска кабельного внешняя 45 град. для оптического лотка 360 мм ITK, ГСИ совместима только с лотками серии ITK 360 мм. Устанавливается на конце вертикального спуска после укладки кабелей. Монтаж выполняется путём защёлкивания зажимов по боковым кромкам - никаких болтов или сверления не требуется. Перед установкой проверьте, что внутренний проход лотка соответствует 360 мм - использование с другими размерами невозможно.

Преимущества

• Герметичное закрытие снижает риск механических повреждений и загрязнения световода
• Фиксация зажимами позволяет быстро открывать и закрывать крышку для обслуживания
• Стальная конструкция выдерживает нагрузки от соседнего оборудования и случайных ударов
• Яркий желтый цвет улучшает визуальный контроль трассы при осмотре
• Работает в составе единой системы ITK - гарантирует соответствие всех компонентов

Ограничения применения

• Не применяется для силовых кабелей - предназначена исключительно для оптических линий
• Не допускается использование с лотками других производителей или размеров менее/более 360 мм
• Не рекомендовано применение во взрывоопасных средах - материал не сертифицирован для АЗ
• Не является водоупорной конструкцией - не заменяет герметичные корпуса IP65+

Примеры использования

• Переход оптического кабеля с пола на потолок в серверном помещении ЦОДа
• Спуск кабелей от верхнего яруса стоек к нижнему уровню распределительных шкафов
• Обустройство трассы в многоуровневых телекоммуникационных шкафах
• Подключение оптики от стенового лотка к оборудованию на полу

Практические советы

• Перед установкой убедитесь, что все кабели уже уложены - крышка не предусматривает доступа после фиксации
• Проверяйте посадочные поверхности лотка на наличие деформаций - даже небольшие перекосы нарушают герметичность
• Не используйте силовые методы при защёлкивании - это может повредить зажимы
• При необходимости частого обслуживания комбинируйте эту крышку с разъёмными секциями лотка
• Артикул ds-360-38852 всегда указывает именно на этот комплект - не путайте с аналогами других брендов
