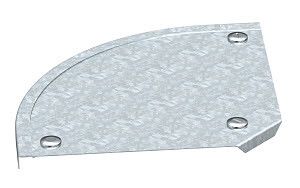

Крышка угловой секции 90° 100мм (DFB 90 100 DD) | 7130511 OBO Bettermann

Крышка угловой секции 90 градусов 100мм от OBO BETTERMANN (артикул dfb 90 100 dd) предназначена для закрытия угловых соединений в кабельных лотках из оцинкованной стали, обеспечивая защиту проводов и удобство обслуживания.

Назначение и область применения

Крышка угловой секции 90 градусов 100мм используется для герметичного закрывания внешних углов в системах кабельных лотков. Применяется там, где трасса меняет направление на 90° - например, при переходе с горизонтального участка на вертикальный. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, распределительных щитовых и на объектах с высокой механической нагрузкой.

Технические характеристики

• Угол поворота: 90° - позволяет плавно перейти между двумя взаимно перпендикулярными участками лотка
• Ширина лотка: 100 мм - совместима с лотками того же размера
• Материал: сталь оцинкованная толщиной 0,75 мм - обеспечивает прочность и коррозионную стойкость
• Покрытие: цинк - защищает от ржавчины даже в условиях повышенной влажности
• Тип крепления: замковое - фиксируется без инструментов, путём защёлкивания
• Обозначение производителя: DFB 90 100 DD - внутренний код серии, соответствует стандартам OBO BETTERMANN

Совместимость и монтаж

Крышка угловой секции 90 градусов 100мм совместима только с лотками OBO BETTERMANN серии DFB шириной 100 мм. Установка выполняется вручную: достаточно совместить кромки крышки с краями лотка и надавить до характерного щелчка - замки автоматически фиксируют её. Нет необходимости использовать болты, саморезы или сварку. Для демонтажа - аккуратно отогните замки плоской отверткой.

Преимущества

• Быстрый монтаж благодаря замковому механизму - экономит время при сборке трасс
• Высокая жесткость материала - сохраняет форму под нагрузкой и не деформируется при установке кабелей
• Защита от доступа посторонних предметов - снижает риск повреждения кабелей и попадания пыли
• Совместимость с другими элементами серии DFB - позволяет собирать целостную систему без адаптеров

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - не имеет IP-класса и не рассчитана на прямой контакт с осадками
• Не совместима с лотками других производителей или другой ширины - требует точного соответствия 100 мм
• Не рекомендуется для частого открывания/закрывания - замки имеют ограниченную цикличность прочности
• Не применяется в средах с химической агрессией - цинковое покрытие не выдерживает кислот и щелочей

Примеры использования

• Закрытие угла в лотке на производственной линии, где кабели проходят от потолка к полу
• Формирование поворота в распределительном щите при организации вертикальной трассы
• Интеграция в системы управления станками, когда требуется скрыть кабели в угловом переходе

Практические советы

• Перед монтажом проверьте, что лоток имеет точно 100 мм в ширину - даже 1–2 мм расхождения могут помешать защёлкиванию
• Не используйте силу при установке - если крышка не защёлкивается, проверьте правильность ориентации и наличие дефектов на кромках
• При комплектации всей трассы берите запасные крышки - они легко теряются при перевозке и монтаже
• Эта крышка - часть системы DFB; для полной совместимости используйте другие элементы этой же серии от OBO BETTERMANN
