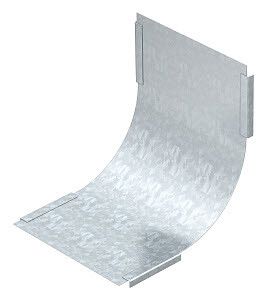

Крышка внутреннего вертикального угла 90° 400мм (DBV 400 S DD) | 7131518 OBO Bettermann DBV FT

Крышка внутреннего вертикального угла 90° 400 мм от OBO BETTERMANN предназначена для защиты и эстетичного завершения внутренних углов кабельных лотков в вертикальных участках трассы. Артикул DBV 400 S DD обеспечивает совместимость со стандартными системами OBO, обеспечивая надежную фиксацию и долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Крышка внутреннего вертикального угла 90° 400 мм используется для закрытия внутренних углов между двумя вертикальными секциями кабельного лотка. Она защищает кабели от механических повреждений, предотвращает попадание пыли и влаги в зону изгиба, а также придаёт системе законченный вид. Применяется в промышленных объектах, на производствах, в распределительных щитовых и серверных помещениях, где используются вертикальные кабельные трассы.

Технические характеристики

• Тип изделия: крышка внутреннего угла
• Угол изгиба: 90°
• Размер: 400 мм (высота профиля)
• Материал: сталь оцинкованная
• Толщина стенки: 0,75 мм
• Покрытие: цинк (галваническое покрытие для антикоррозийной защиты)
• Тип крепления: фиксатор (без болтов, защёлкивающийся механизм)
• Совместимость: да, с кабельными лотками системы OBO
• Артикул производителя: DBV 400 S DD

Совместимость и монтаж

Крышка внутреннего вертикального угла 90° 400 мм совместима исключительно с кабельными лотками серии OBO Bettermann, имеющими соответствующую геометрию и размеры. Устанавливается на уже смонтированные вертикальные секции лотка. Крепление осуществляется через защёлкивающиеся фиксаторы - достаточно плотно прижать крышку к углу до характерного щелчка. Монтаж не требует инструментов, что ускоряет сборку и снижает трудозатраты. Перед установкой проверьте соответствие ширины лотка и высоты профиля - 400 мм должны точно соответствовать внешним габаритам вашей системы.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, соответствует требованиям к электроизоляционным материалам для кабельных систем. Цинковое покрытие обеспечивает защиту от коррозии в соответствии с нормами DIN EN ISO 1461. Не содержит токсичных веществ и безопасно для использования в помещениях с повышенной влажностью и температурными колебаниями.

Преимущества

• Автоматическая фиксация без крепёжа - экономия времени при монтаже
• Высокая прочность благодаря толщине 0,75 мм и качественной стали
• Защита от коррозии - цинковое покрытие сохраняет целостность даже в агрессивных средах
• Гармонично сочетается с другими элементами системы OBO Bettermann
• Не требует обслуживания после установки

Ограничения применения

• Подходит только для внутренних углов - не применяется для наружных или горизонтальных переходов
• Не предназначен для нагрузок выше веса кабелей и собственного веса - не служит опорой
• Не рекомендовано использование вне помещений без дополнительной защиты от осадков
• Несовместим с лотками других производителей, кроме OBO Bettermann

Примеры использования

• Закрытие угла между вертикальными участками лотка в шахте лифта
• Финишная отделка перехода от нижней части распределительного щита к вертикальному стояку
• Обустройство кабельной трассы в производственных цехах с частыми перепадами уровней
• Монтаж в серверных помещениях для организации аккуратных вертикальных маршрутов

Практические советы

• Перед установкой убедитесь, что лоток установлен строго вертикально - искривление может помешать защёлкиванию
• Если крышка плохо фиксируется, проверьте наличие деформаций на кромках - возможна повреждённая деталь
• Для длительной службы в сырых помещениях допускается дополнительная обработка краёв герметиком на основе силикона
• Артикул DBV 400 S DD - это оригинальная запчасть от OBO Bettermann; аналоги могут не обеспечить точного совпадения по форме и фиксации
• Храните в сухом месте - даже оцинкованная сталь может окисляться при постоянном контакте с влагой
