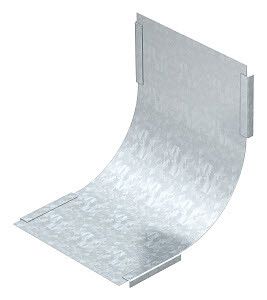

Крышка внутреннего вертикального угла 90° 400мм (DBV 400 S FS) | 7130821 OBO Bettermann

Крышка внутреннего вертикального угла 90 градусов 400мм DBV 400 S FS от OBO BETTERMANN предназначена для защиты и эстетичного завершения вертикальных угловых участков кабельных лотков. Эта крышка обеспечивает надежную фиксацию и совместима со стандартными системами OBO, что делает её удобным решением для монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Крышка внутреннего вертикального угла 90 градусов 400мм DBV 400 S FS используется для закрытия внутренних углов между двумя вертикальными секциями кабельного лотка. Она защищает кабели от механических воздействий, пыли и внешней среды, одновременно придавая установке аккуратный вид. Применяется в системах распределения электроэнергии и связи на производствах, в офисах, логистических центрах и других зданиях с вертикальной трассировкой кабелей.

Технические характеристики

• Тип изделия: Крышка внутреннего угла
• Угол поворота: 90°
• Длина: 400 мм
• Материал: Оцинкованная сталь
• Толщина материала: 0,75 мм
• Покрытие: Оцинкованное - антикоррозийное, соответствует требованиям к долговечности в помещениях с повышенной влажностью
• Тип крепления: Фиксатор - позволяет легко защелкивать крышку без дополнительных крепежных элементов
• Совместимость с кабельными лотками: Да - специально разработана для использования с лотками серии OBO DBV

Совместимость и монтаж

Крышка 400мм DBV 400 S FS совместима исключительно с вертикальными угловыми секциями кабельных лотков OBO DBV. Монтаж осуществляется путём защелкивания на предварительно установленную угловую деталь. Для правильной установки необходимо, чтобы угол был точно собран из двух перпендикулярных лотков. Фиксаторы расположены равномерно по всей длине - достаточно прижать крышку до характерного щелчка. Инструменты не требуются.

Преимущества

• Автоматическая фиксация - снижает время монтажа и исключает необходимость сверления или болтовых соединений
• Высокая прочность благодаря толщине 0,75 мм - выдерживает нагрузки при обслуживании и случайных ударах
• Цинковое покрытие - защищает от коррозии даже в условиях высокой влажности
• Единство системы - полностью совпадает с другими компонентами OBO DBV, обеспечивая единый стиль и надёжность сборки

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты и не рассчитан на прямое воздействие осадков
• Подходит только для вертикальных углов 90° - не заменяет горизонтальные или другие углы
• Не совместим с лотками других производителей - требуется точное соответствие габаритам OBO DBV
• Не рекомендуется использовать там, где возможна частая вибрация оборудования - фиксаторы могут ослабнуть при длительном динамическом воздействии

Примеры использования

• Закрытие перехода между вертикальными участками лотка в шахте лифта
• Защита кабелей в углу между стенами в серверной комнате
• Завершение вертикальной трассы от этажа к этажу в многоэтажном здании
• Интеграция в систему управления энергоснабжением на производстве с жесткими требованиями к порядку прокладки кабелей

Практические советы

• Перед монтажом проверьте, что угловые секции лотка установлены строго под 90° - иначе крышка не защелкнётся плотно
• При необходимости удлинить трассу используйте несколько крышек DBV 400 S FS, соединяя их последовательно - они не требуют дополнительных соединителей
• Не применяйте силовые инструменты при установке - это может деформировать фиксаторы
• При ремонте или модификации системы - сохраняйте оригинальные крышки OBO BETTERMANN, так как аналоги часто имеют отличия в форме и глубине зацепления
