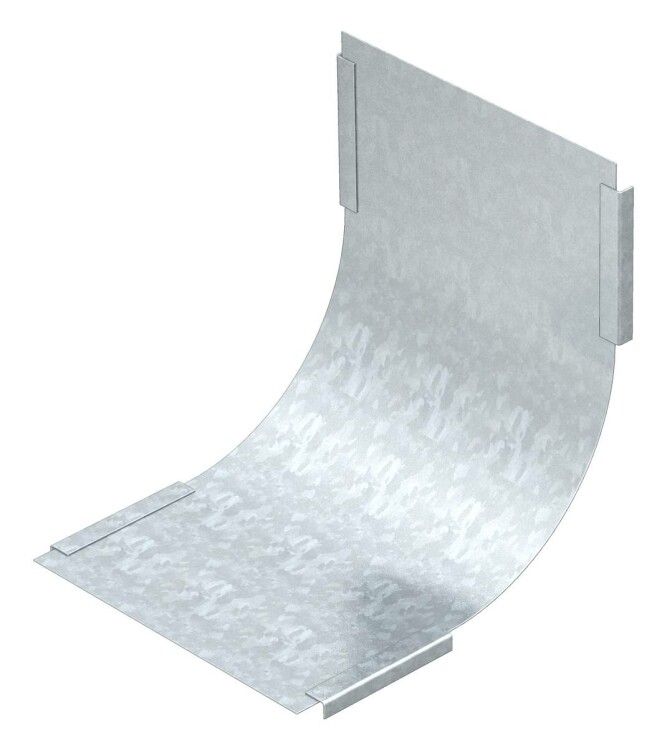

Крышка внутреннего вертикального угла 90° 400мм (DBV 400 S FT) | 7131716 OBO Bettermann

Крышка внутреннего вертикального угла 90 градусов 400 мм горячий цинк от OBO BETTERMANN предназначена для защиты и эстетичного завершения вертикальных угловых участков кабельных лотков. Артикул DBV 400 S FT обеспечивает надежную герметизацию соединений в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Эта крышка используется для закрытия внутренних вертикальных углов в системах кабельных лотков, где провода переходят с одной вертикальной плоскости на другую под углом 90°. Применяется в промышленных объектах, серверных помещениях, распределительных щитах и других местах, где требуется защищенная и аккуратная прокладка кабелей. Подходит для всех восходящих вертикальных угловых секций, совместима с лотками того же производителя и стандарта.

Технические характеристики

• Тип изделия: Крышка угла
• Угол изгиба: 90°
• Размер: 400 мм (длина)
• Материал: Сталь оцинкованная
• Покрытие: Горячий цинк - антикоррозийный слой толщиной до 80–100 мкм, обеспечивающий долговечность даже во влажной среде
• Толщина стенки: 0,75 мм - достаточна для жесткости и сопротивления деформации при монтаже
• Тип крепления: Зажим/фиксатор - фиксируется без сверления, за счет упругих зацепов на боковых гранях
• Артикул: DBV 400 S FT

Совместимость и монтаж

Крышка DBV 400 S FT совместима исключительно с кабельными лотками OBO BETTERMANN серии, имеющими соответствующую ширину и профиль, для которых она спроектирована. Монтируется на уже установленные вертикальные углы лотка. Для установки достаточно совместить кромки крышки с краями лотка и плотно прижать - зажимы автоматически фиксируются. Не требует дополнительных крепежей, болтов или инструментов. Убедитесь, что угол лотка имеет правильную геометрию - искривление или перекос могут помешать плотному прилеганию.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41407 для кабельных систем. Покрытие горячим цинком гарантирует электроизоляционные свойства и предотвращает образование гальванических пар при контакте с другими металлами. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы более 25 лет в помещении и до 15 лет на улице
• Быстрый монтаж без инструментов - экономит время при сборке системы
• Жесткая конструкция из стали 0,75 мм - не прогибается под весом кабелей
• Сохраняет целостность системы: предотвращает попадание пыли, влаги и мелкого мусора в лоток
• Эстетично скрывает кабели и крепления внутри угла

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя покрытие устойчиво, длительное воздействие осадков и УФ-лучей снижает срок службы
• Не подходит для углов с радиусом больше 90° - только для точного прямого угла
• Не рекомендуется использовать с лотками других производителей - возможны проблемы с посадкой и фиксацией
• Не рассчитана на высокие температуры выше +70C - материал теряет прочность при нагреве

Примеры использования

• Закрытие перехода между двумя вертикальными участками лотка в шахте лифта
• Защита углового соединения в серверной комнате, где кабели идут от пола к потолку
• Завершение угла в распределительном щите, чтобы кабели не выступали и не повреждались
• Применение в пищевой промышленности - легко моется, не задерживает грязь

Практические советы

• Перед монтажом проверьте, что лоток собран точно под 90° - малейший перекос сделает крышку DBV 400 S FT негерметичной
• Если лоток имеет большую нагрузку кабелями - убедитесь, что масса не превышает допустимую для данного типа крышки (не более 15 кг равномерно распределенной нагрузки)
• При необходимости замены - можно демонтировать без повреждения лотка: просто оттяните фиксаторы руками
• Для длинных вертикальных трасс используйте несколько крышек - каждая рассчитана на 400 мм, поэтому при высоте 1,2 м потребуется три элемента
• Храните в сухом месте - даже оцинкованная сталь может окисляться при постоянной влажности
