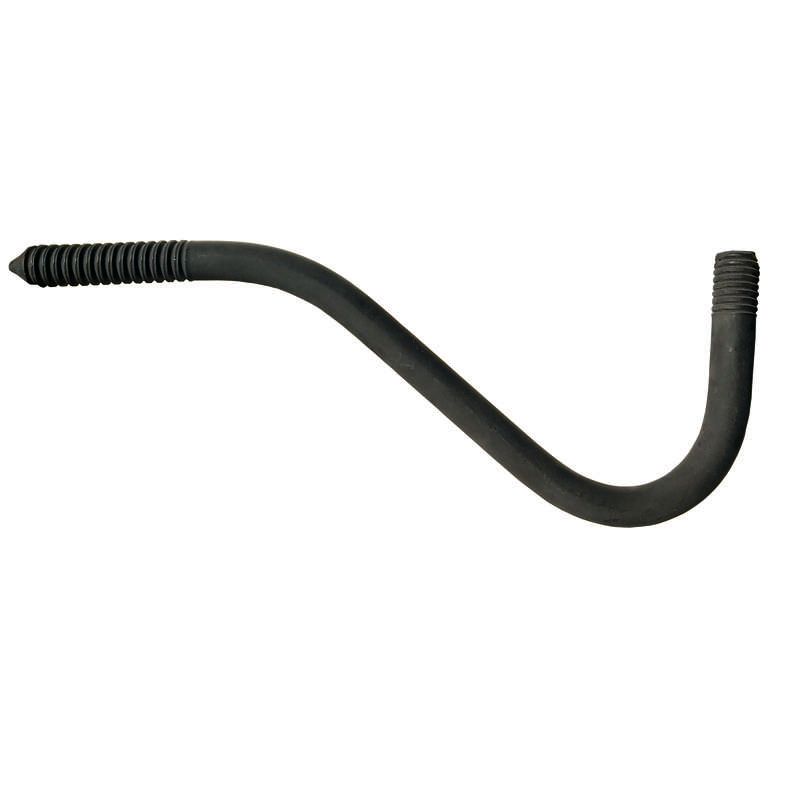

Крюк КН-22 (КВ-22) для ШФ Альянс Мастер 00000163 FBSystems

Крюк КН-22 (КВ-22) для штыревых фарфоровых изоляторов от бренда Альянс Мастер - металлический крепёжный элемент, предназначенный для подвеса самонесущих оптических кабелей на промежуточных опорах. Артикул 00000163 обеспечивает надёжную фиксацию кабеля на изоляторах с диаметром штыря 22 мм.

Назначение и область применения

Крюк КН-22 (КВ-22) используется для крепления самонесущих диэлектрических кабелей связи на промежуточных опорах линий электропередачи, уличного освещения, систем наземного электротранспорта и других объектов городской инфраструктуры. Применяется там, где требуется прочная, долговечная и не проводящая ток точка крепления - например, на фарфоровых штыревых изоляторах. Подходит для пролётов до 30 метров.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к нагрузкам
• Диаметр стержня: 22 мм - соответствует стандартному размеру штырей фарфоровых изоляторов типа ШФ
• Покрытие: грунт - базовое антикоррозийное покрытие, защищающее от воздействия влаги и атмосферных факторов

Совместимость и монтаж

Крюк КН-22 (КВ-22) совместим исключительно со штыревыми фарфоровыми изоляторами, имеющими диаметр штыря 22 мм. Устанавливается путём насадки на штырь изолятора и последующей фиксации кабельной жилы в петле крюка. Для монтажа не требуются специальные инструменты - достаточно ручной установки. Перед установкой проверьте соответствие диаметра штыря изолятора 22 мм - отклонение даже на 1–2 мм может привести к неплотной посадке и снижению надёжности крепления.

Безопасность и стандарты

Крюк изготовлен из немагнитной стали и не проводит электричество, что делает его безопасным для использования рядом с энергоносителями. Соответствует требованиям к изолирующим компонентам в сетях низкого и среднего напряжения. Грунтовое покрытие не является финишным - не заменяет краску или цинкование в агрессивных условиях.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Универсальная совместимость с большинством типов штыревых фарфоровых изоляторов
• Не проводит ток - безопасен для работы вблизи ЛЭП
• Простой монтаж без необходимости в дополнительных крепёжных деталях

Ограничения применения

• Не предназначен для использования на изоляторах с диаметром штыря менее или более 22 мм
• Покрытие «грунт» не обеспечивает длительную защиту в условиях повышенной влажности, солёного воздуха или химически активной среды - рекомендовано дополнять внешней краской или лаком
• Не применяется в качестве основного несущего элемента на анкерных опорах или при пролётах свыше 30 м
• Не подходит для крепления силовых кабелей под напряжением - только для диэлектрических кабелей связи

Примеры использования

• Подвес оптического кабеля связи между столбами уличного освещения
• Крепление кабеля телефонной сети на промежуточных опорах ЛЭП 0,4 кВ
• Фиксация трассы передачи данных на стене здания с использованием фарфорового изолятора как точки крепления
• Установка на опорах трамвайных или троллейбусных линий для прокладки сигнальных кабелей

Практические советы

• Перед установкой проверьте состояние штыря изолятора - он должен быть целым, без трещин и значительной коррозии
• Если крюк будет эксплуатироваться в условиях повышенной влажности (прибрежные районы, промзоны), дополнительно покрасьте его масляной эмалью или антикоррозийным составом
• Не используйте крюк как точку крепления для тросов или тяжёлых грузов - он рассчитан только на вес кабеля
• При групповой прокладке нескольких кабелей на одном изоляторе распределите нагрузку равномерно, чтобы избежать перегрузки одного крюка
• Артикул 00000163 - единственный номер для этого изделия; другие аналоги с похожим названием могут иметь отличный диаметр или материал
