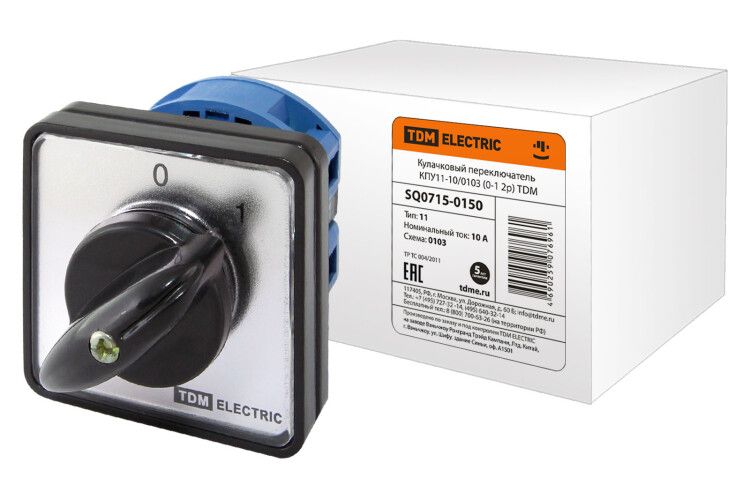

Кулачковый переключатель КПУ11-10/0103 (0-1 2р) - SQ0715-0150 TDM

Кулачковый переключатель КПУ11-10/0103 (0-1 2р) от TDM ELECTRIC предназначен для ручной коммутации цепей постоянного и переменного тока в распределительных щитах и системах управления. Этот переключатель обеспечивает надёжное переключение между двумя положениями — «0» и «1» — и используется там, где требуется механический контроль состояния оборудования.

Назначение и область применения

Кулачковый переключатель КПУ11-10/0103 (0-1 2р) применяется как коммутационное устройство в электрических щитах для управления:

• системами автоматического ввода резерва (АВР);
• электродвигателями и другими нагрузками;
• освещением и аварийным отключением;
• режимами работы трансформаторных подстанций (ТП);
• агрегатами, приводами, секционными выключателями, разъединителями и заземлителями.

Переключатель позволяет физически выбрать одно из двух рабочих состояний — включение или отключение — что делает его удобным для оперативного управления вручную.

Технические характеристики

• Число полюсов: 2
• Количество положений: 2 (0–1)
• Тип переключения: кулачковый, механический
• Применяемые токи: постоянный и переменный
• Механизм: поворотный рычаг с фиксацией в крайних положениях

Этот переключатель не имеет автоматических функций — он работает исключительно при ручном воздействии. Напряжение и токовые пределы в спецификациях не указаны — необходимо уточнять их в документации производителя или по сертификатам соответствия.

Совместимость и монтаж

Кулачковый переключатель КПУ11-10/0103 (0-1 2р) монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются винтовые зажимы — рекомендуется использовать провода сечением до 4 мм². Перед установкой проверьте соответствие габаритов корпуса месту монтажа — устройство требует свободного доступа для поворота рукоятки. Установка возможна как в закрытых щитах, так и на открытых панелях, если соблюдены требования защиты IP.

Безопасность и стандарты

Производитель TDM ELECTRIC указывает применение устройства в соответствии с требованиями ГОСТ Р МЭК 60947-5-1. Однако конкретная степень защиты (IP) и класс электробезопасности в предоставленных данных не указаны — перед использованием в условиях повышенной влажности, запылённости или на открытом воздухе следует запросить сертификаты у поставщика.

Преимущества

• Простая и надёжная механическая конструкция — мало подвержен отказам при частом использовании.
• Ясная визуальная индикация положения: рукоятка занимает чёткие крайние позиции «0» и «1».
• Подходит для сред и условий, где недопустимы сложные электронные решения.
• Легко заменяется при необходимости ремонта или модернизации системы.

Ограничения применения

• Не предназначена для частого автоматического переключения — только ручное управление.
• Не имеет встроенной защиты от перегрузок или коротких замыканий — обязательно использование внешних аппаратов защиты (автоматов, предохранителей).
• Отсутствие информации о максимальных напряжении и токе — нельзя применять без уточнения этих параметров для вашей сети.
• Не рекомендован для использования во взрывоопасных зонах без дополнительной сертификации.

Примеры использования

• Выбор между основным и резервным питанием в щите АВР.
• Переключение режима работы насосной станции — «работа» / «останов».
• Ручное управление заземлителем на ТП для проведения работ по обслуживанию.
• Отключение питания освещения в помещении при плановых работах.

Практические советы

• Перед установкой убедитесь, что цепь обесточена — даже при малых токах контактная группа может находиться под напряжением.
• Избегайте попадания воды и пыли внутрь механизма — хотя корпус прочный, герметичность не гарантирована без дополнительных мер.
• Проверяйте плотность затяжки контактов через 1–2 месяца после первого включения — механические вибрации могут ослабить соединения.
• При замене старого аналога сверьте количество полюсов и тип крепления — КПУ11-10/0103 (0-1 2р) совместим с большинством устройств этой серии от TDM ELECTRIC.
