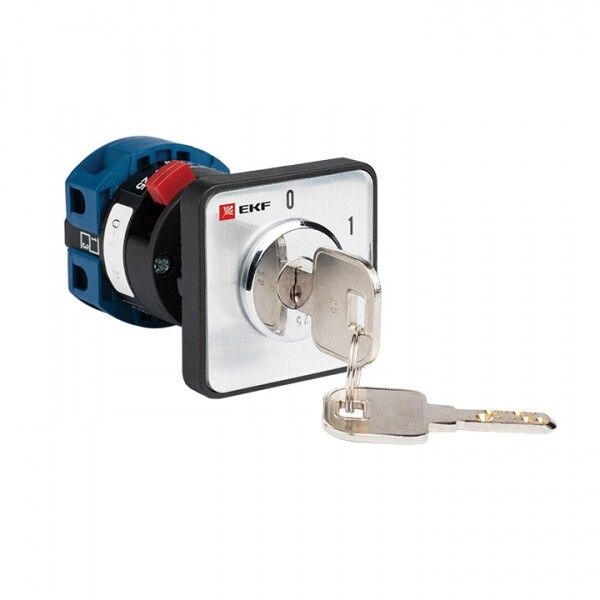

Переключатель кулачковый ПК-1-112 2п 10А "0-1" с ключом EKF pk-1-112-10

Переключатель кулачковый ПК-1-112 10А 2P «0-1» с ключом от EKF PROxima - это двухполюсный механический выключатель с фиксированными положениями «0» и «1», предназначенный для ручного включения и отключения цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с панельным монтажом.

Назначение и область применения

Переключатель кулачковый ПК-1-112 10А 2P «0-1» с ключом используется для ручного коммутирования однотактных цепей: включение/отключение питания, переключение режимов работы оборудования. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и другом промышленном оборудовании, где требуется надёжное и защищённое управление питанием.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество положений: 2 («0» - выкл., «1» - вкл.)
• Наличие нейтрального положения: да (позиция «0» - полностью отключено)
• Тип элемента управления: поворотная рукоятка с ключом
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Габариты передней панели: 48×48 мм
• Модульная ширина: 3 модуля (54 мм)
• Тип монтажа: встраиваемый, на переднюю панель
• Количество нормально открытых (НО) контактов: 0
• Количество переключающих контактов: 0 (переключает все полюсы одновременно - тип «выключатель»)

Совместимость и монтаж

Переключатель кулачковый ПК-1-112 10А 2P «0-1» с ключом устанавливается в отверстие 48×48 мм на лицевой панели шкафа или пульта. Крепится через фланец с зажимами внутри корпуса - не требует дополнительных кронштейнов. Для монтажа используйте стандартные отверстия под 3 модуля. Максимальная толщина панели - до 5 мм. После установки рукоятка фиксируется ключом, что предотвращает случайное включение. Кабель подводится сзади - провода подключаются к винтовым клеммам с моментом затяжки 0,4–0,5 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для коммутационных аппаратов малой мощности. Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Ключевой замок обеспечивает безопасность при обслуживании - переключатель можно заблокировать в положении «0». Не предназначен для работы в условиях взрывоопасной среды или высокой запылённости из-за степени защиты IP20.

Преимущества

• Увеличенное содержание серебра в контактах снижает нагрев и продлевает срок службы при частых включениях
• Жесткая конструкция с металлическими деталями обеспечивает долговечность даже при интенсивной эксплуатации
• Ключевая блокировка позволяет контролировать доступ к управлению - удобно для аварийных остановок и профилактики
• Совместим с панелями стандарта 48×48 мм - легко заменяет аналоги других производителей

Ограничения применения

• Не применяется в цепях постоянного тока - рассчитан только на переменный ток 50/60 Гц
• IP20 не защищает от пыли и влаги - нельзя использовать вне помещений или в сырых помещениях без дополнительной защиты
• Отсутствие нормально открытых контактов - не подходит для сложных схем с сигнализацией или блокировками, требующих дополнительных контактов
• Не рекомендован для частого включения-отключения более 100 раз в час - возможен износ механизмов

Примеры использования

• Ручное отключение питания насоса в системе водоснабжения
• Коммутация рабочего режима конвейера на участке техобслуживания
• Автономный выключатель для тестирования оборудования без снятия напряжения с щита
• Запирание питания в ремонтной зоне - ключ остаётся у мастера во время работ

Практические советы

• При выборе места установки учтите, что рукоятка должна свободно поворачиваться - минимум 15 мм свободного пространства вокруг
• Проверьте посадочный диаметр отверстия - он должен точно совпадать с 48×48 мм, иначе возникнет люфт или трудности с фиксацией
• Для многократного использования в промышленных условиях лучше выбирать модели с ключом - они менее подвержены неквалифицированному вмешательству
• Не используйте переключатель ПК-1-112 10А 2P «0-1» с ключом в качестве основного автомата - он не имеет функции защиты от перегрузки или КЗ
• При замене старого переключателя сверьте количество полюсов и тип контактов - этот экземпляр не имеет NO/NC, только переключающие
